| Габариты, мм71 х 71 х 12,5 | Диаметр отверстия, мм25.4 | Крепёжные элементы8 х Ø6 мм, 1 х SM1, 1 х М4 |
| Максимальная толщина компонента, мм8.3 | Материал корпусаалюминиевый сплав 6061-T6 | Метод фиксации оптикиДва стопорных кольца |
| Минимальная толщина компонента, мм- | Обработка поверхностиЧёрное анодирование | Подходящий ключ для колецOMCW25A/B |
Адаптеры коаксиальных систем Ø30 мм LBB07 — это высококачественные соединители для коаксиальных систем с диаметром 30 мм. Обеспечивают надёжное и герметичное соединение, минимизируя потери сигнала. Идеально подходят для профессионального использования в телевизионных и радиочастотных системах. Обеспечивают стабильную работу оборудования. Просты в установке.
- Материал: алюминиевый сплав 6061-T6
- Установочный размер: оптический элемент φ25.4mm

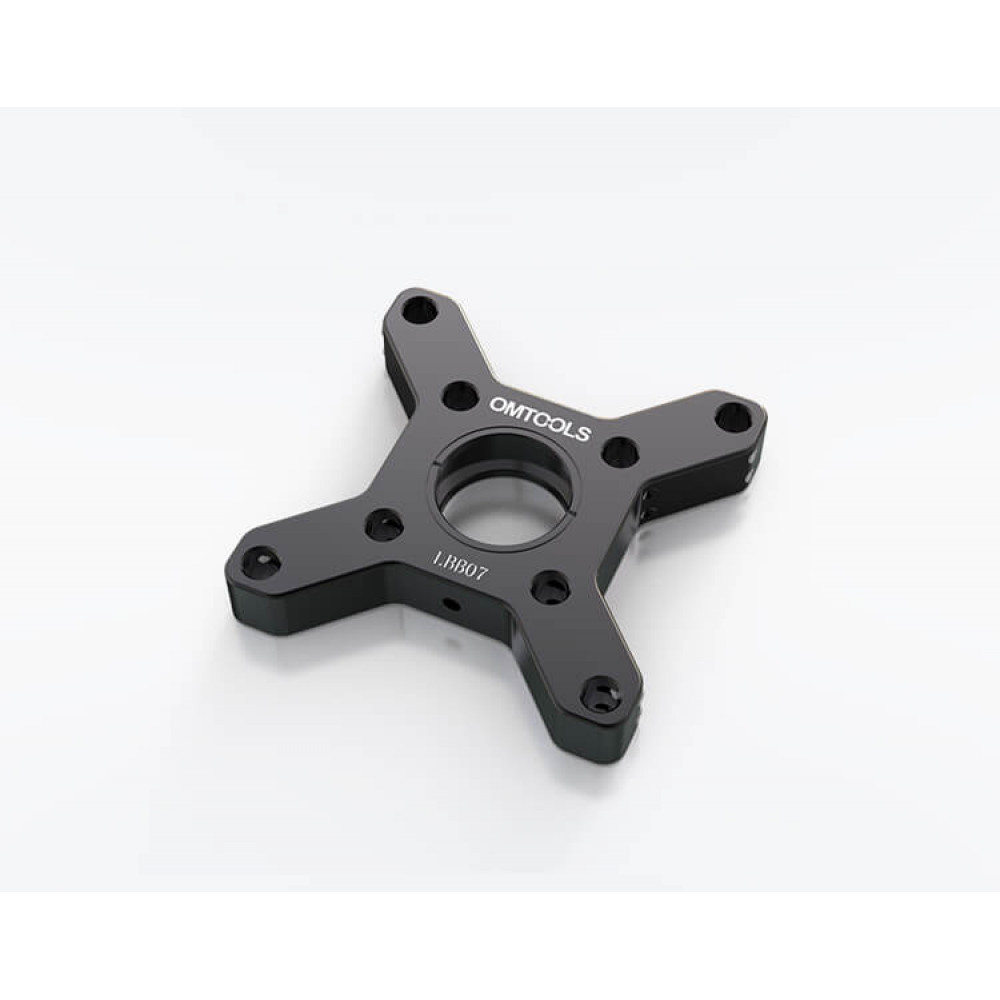

Переходная пластина системы сепараторов OMTOOLS подходит для соединения компонентов сепараторов диаметром 30 мм и 60 мм и соединяется посередине соосным стержнем из нержавеющей стали Ø6 мм.Полотно адаптерной пластины имеет восемь сквозных отверстий φ6 с расстоянием между ними 30x30 мм и 60x60 мм. Сторона сквозного отверстия φ6 фиксируется крепежными винтами M3, которые используются для установки и зажима коаксиальных стержней ø6 мм, совместимых с системами сепараторов 30 мм и 60 мм.Среднее сквозное отверстие с резьбой SM1 совместимо с оптическими механическими деталями с резьбой SM1 и оптическими компонентами диаметром φ25,4 мм по спецификациям SM1.Дно снабжено резьбовым отверстием 1 М4, которое может быть непосредственно смонтировано на оптическом удлинителе из нержавеющей стали Ø12 мм или удлинителе колонны Ø25 мм.
- Ткань переходной пластины имеет 8 сквозных отверстий φ6 с расстоянием между ними 30x30 мм и 60x60 мм.；
- Толщина 12,5 мм
- Непосредственно монтируется на оптический удлинитель Ø12 мм из нержавеющей стали или удлинитель колонны Ø25 мм
| Габариты, мм | 71 х 71 х 12,5 |
|---|---|
| Диаметр отверстия, мм | 25.4 |
| Крепёжные элементы | 8 х Ø6 мм, 1 х SM1, 1 х М4 |
| Максимальная толщина компонента, мм | 8.3 |
| Материал корпуса | алюминиевый сплав 6061-T6 |
| Метод фиксации оптики | Два стопорных кольца |
| Минимальная толщина компонента, мм | - |
| Обработка поверхности | Чёрное анодирование |
| Подходящий ключ для колец | OMCW25A/B |
| Прижимные кольца в комплекте, шт | 2 |
| Производитель | OMTOOLS |
| Расстояние между крепёжными отверстиями сепараторной системы, мм | 30, 60 |
| Резьба для крепления оптики | SM1 |
| Световое отверстие | Есть |
| Световой диаметр, мм | 25.4 |
| Серия | LBB - Простые держатели коаксиальных систем |
| Совместим с | Коаксиальная система 30 мм, Коаксиальная система 60 мм, Система оптических труб SM1 |
| Толщина зажимаемого компонента, мм | 0 - 8,3 |
| Толщина пластины, мм | 12.5 |
