| Габариты, мм42 х 36 х 9,4 | Диаметр зажимаемого компонента, мм25.4 | Максимальная толщина компонента, мм6.1 |
| Материал корпусаАлюминиевый сплав 6061-T6 | Метод фиксации2 зажима Ø6 мм | Метод фиксации оптикиДва стопорных кольца |
| Минимальная толщина компонента, мм- | Обработка поверхностиЧёрное анодирование | Погрешность угла, градусы±0,05 |

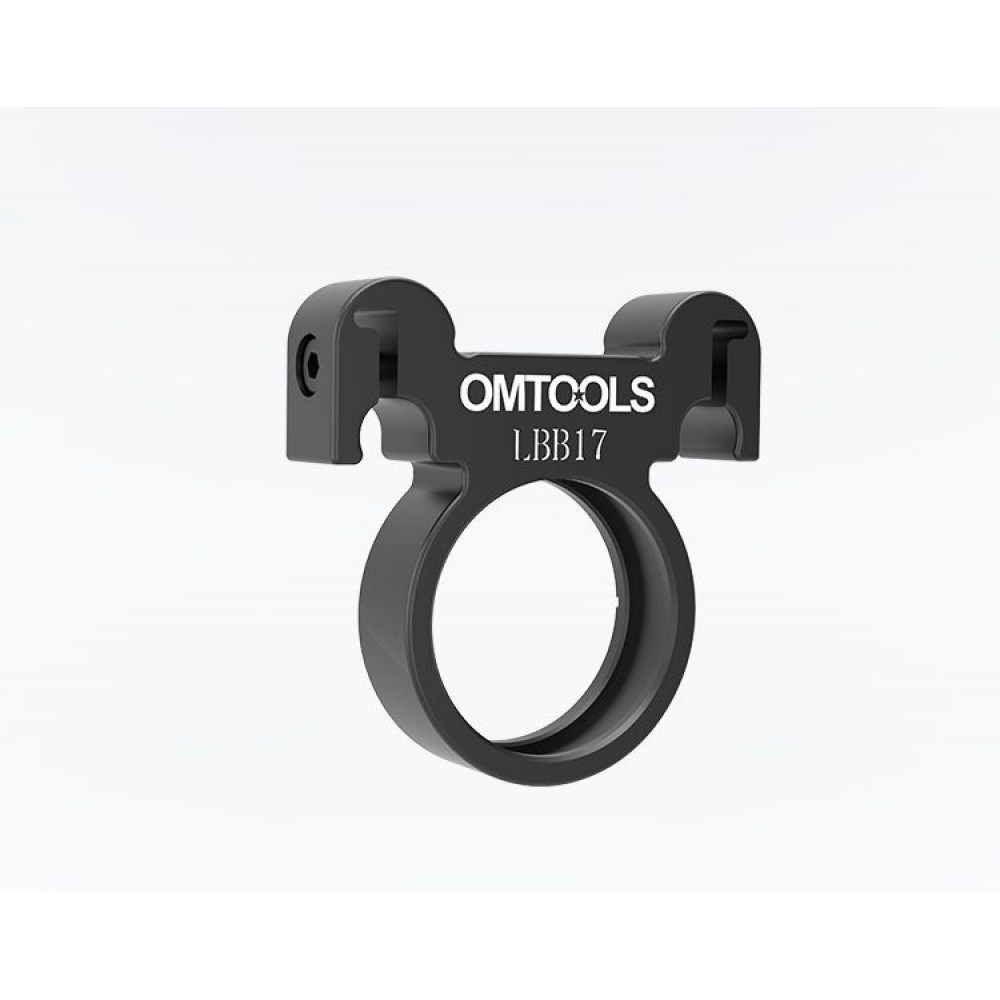

Быстросъёмные держатели оптики LBB17 — это надёжное и удобное решение для крепления оптических приборов. Обеспечивают быструю установку и замену оптики, что экономит время и упрощает работу. Изготовлены из прочных материалов, устойчивы к износу. Подходят для различных моделей оптических устройств. Повышают эффективность и удобство использования оптических приборов.
- Материал: алюминиевый сплав 6061-T6
- Установочный размер: оптический элемент φ25.4mm
Монтажная пластина OMTOOLS cage диаметром 30 мм подходит для оптических компонентов O-образной формы (круглые линзы).Среднее глухое отверстие с резьбой SM1 совместимо с оптическими механическими деталями с резьбой SM1 и совместимо с 30-миллиметровой клеточной системой.Монтажная пластина сконструирована с защелкивающимся отверстием, которое можно установить без демонтажа коаксиальной системы. Сторона фиксируется винтами с шестигранной цилиндрической головкой М2,5, а гибкая конструкция предназначена для обеспечения стабильного зажима.
- Установочный размер: оптический элемент φ25.4mm
- Монтажная плата сконструирована с защелкивающимся отверстием, которое может быть установлено без демонтажа коаксиальной системы.
- Совместимость с 30-мм клеточной системой
| Габариты, мм | 42 х 36 х 9,4 |
|---|---|
| Диаметр зажимаемого компонента, мм | 25.4 |
| Максимальная толщина компонента, мм | 6.1 |
| Материал корпуса | Алюминиевый сплав 6061-T6 |
| Метод фиксации | 2 зажима Ø6 мм |
| Метод фиксации оптики | Два стопорных кольца |
| Минимальная толщина компонента, мм | - |
| Обработка поверхности | Чёрное анодирование |
| Погрешность угла, градусы | ±0,05 |
| Подходящий ключ для колец | OMCW25A/B |
| Прижимные кольца в комплекте, шт | 2 |
| Производитель | OMTOOLS |
| Резьба для крепления оптики | SM1 |
| Серия | LBB - Простые держатели коаксиальных систем |
| Совместим с | Коаксиальная система 30 мм, Система оптических труб SM1 |
| Толщина зажимаемого компонента, мм | 0 - 5,9 |
| Толщина пластины, мм | 9.4 |
