ВысокостабильныйНет | Габариты, мм128,2 х 101,6 х 149,1 | Диаметр зажимаемого компонента, мм25 - 65 |
Количество зажимных винтов6 | Количество осей1 | Максимальное расстояние между центрами зажимов, мм12,5 - 100 |
Максимальный диаметр компонента, мм65 | Масса, кг0.72 | Материал корпусаАлюминиевый сплав 6061-T6 |

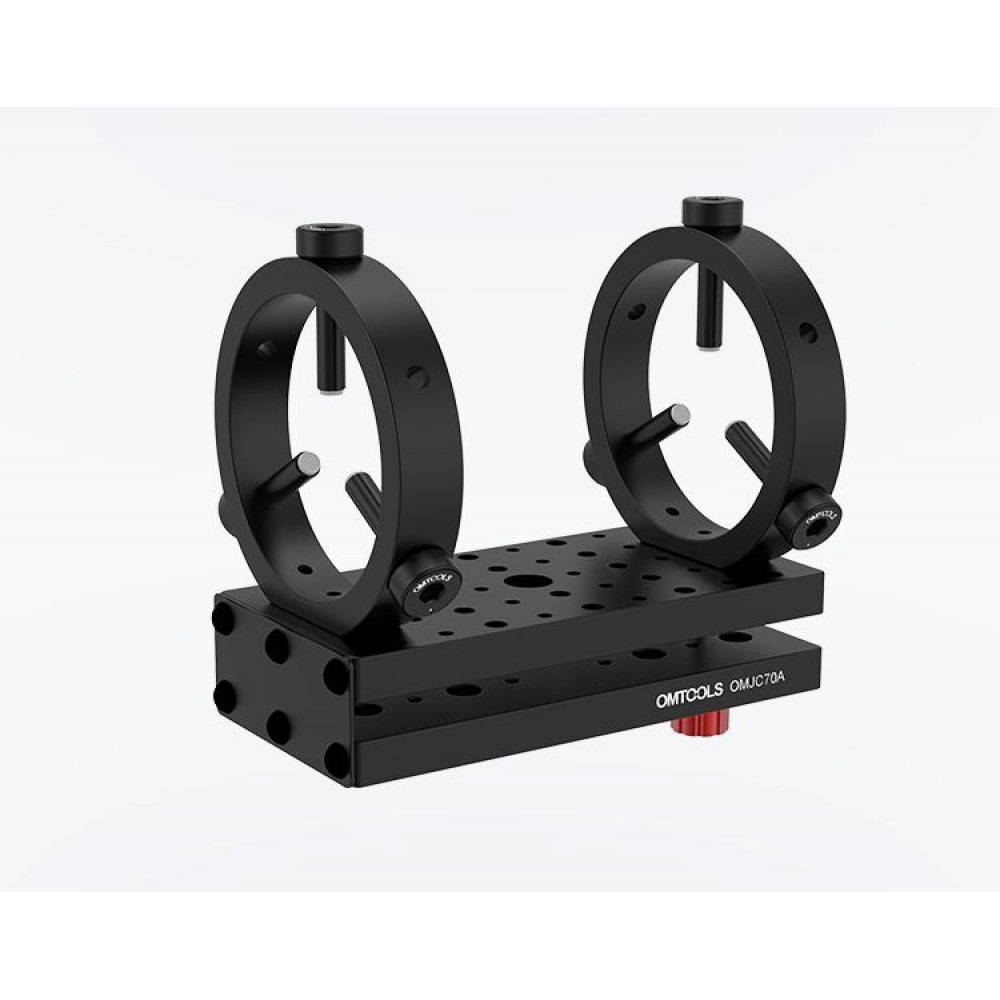

Держатель для лазеров OMJC70A — надёжное крепление для лазерных устройств. Обеспечивает стабильную фиксацию и удобство использования. Подходит для профессиональных лазерных систем. Высокое качество и долговечность. Идеальное решение для лазерно-оптических проектов.
- Обычно используется для зажима цилиндрических предметов, основание может быть отрегулировано для одномерного шага
- Диапазон регулировки составляет ±3°, а на базовой панели имеется несколько резьбовых отверстий M4 и M6.
- Расстояние между двумя зажимами для труб (25 мм-100 мм) можно регулировать произвольно в соответствии с положением резьбового отверстия M4 на базовой панели
Регулируемый трубчатый захват OMJC70A OMTOOLS обычно используется в цилиндрических объектах, таких как лазеры.Диаметр можно изменять, регулируя винты, закручиваемые вручную, и можно зажимать предметы диаметром от 25 мм до 65 мм.Мягкое соединение винтов, завинченных вручную, может гарантировать, что внешняя поверхность цилиндрического предмета не будет повреждена. два передних и задних трубных зажима зажимаются с цилиндрическим предметом посредством трехточечного контакта, и цилиндры разного диаметра также могут быть зажаты.Основание можно отрегулировать для одномерного шага с диапазоном регулировки ± 3 °, который можно использовать для регулировки направления лазерного излучения.Трубный зажим имеет три монтажных отверстия M4 и шесть отверстий для винтов M6 с ручным завинчиванием, которые могут устанавливаться под углом, а положение между двумя трубными зажимами можно регулировать на базовой панели для установки, или его можно использовать отдельно в качестве зажима.Базовая панель имеет несколько резьбовых отверстий M4 и M6, а в центре - потайное отверстие M6, которое можно использовать отдельно или устанавливать на стандартные оптико-механические детали, такие как макетные платы или основания.
Высокостабильный | Нет |
---|---|
Габариты, мм | 128,2 х 101,6 х 149,1 |
Диаметр зажимаемого компонента, мм | 25 - 65 |
Количество зажимных винтов | 6 |
Количество осей | 1 |
Максимальное расстояние между центрами зажимов, мм | 12,5 - 100 |
Максимальный диаметр компонента, мм | 65 |
Масса, кг | 0.72 |
Материал корпуса | Алюминиевый сплав 6061-T6 |
Метод фиксации | 20 х М4, 10 х М6, 13 х М6 (контрборы) |
Метод фиксации оптики | Двухсторонний трёхточечный винтовой зажим |
Метод фиксации чипа | Двухсторонний трёхточечный винтовой зажим |
Минимальный диаметр компонента, мм | 25 |
Наличие блокировки | Нет |
Обработка поверхности | Чёрное анодирование |
Производитель | OMTOOLS |
Рабочие оси | θY |
Серия | OMJC-A - Держатели цилиндрических компонентов |
Угол хода, градусы | ± 3 |
Тип | Двойной трёхточечный фиксатор с регулировкой наклона |
---|
