Возможность вращения компонента в ячейкеДа | Вынимаемые ячейкиЯчейка | ВысокостабильныйНет |
Габариты, мм44 х 25 х 13,5 | Диаметр зажимаемого компонента, мм12.7 | Количество ячеек1 |
Максимальная толщина компонента, мм7.3 | Масса, г20 | Материал корпусаАлюминиевый сплав 6061-T6 |

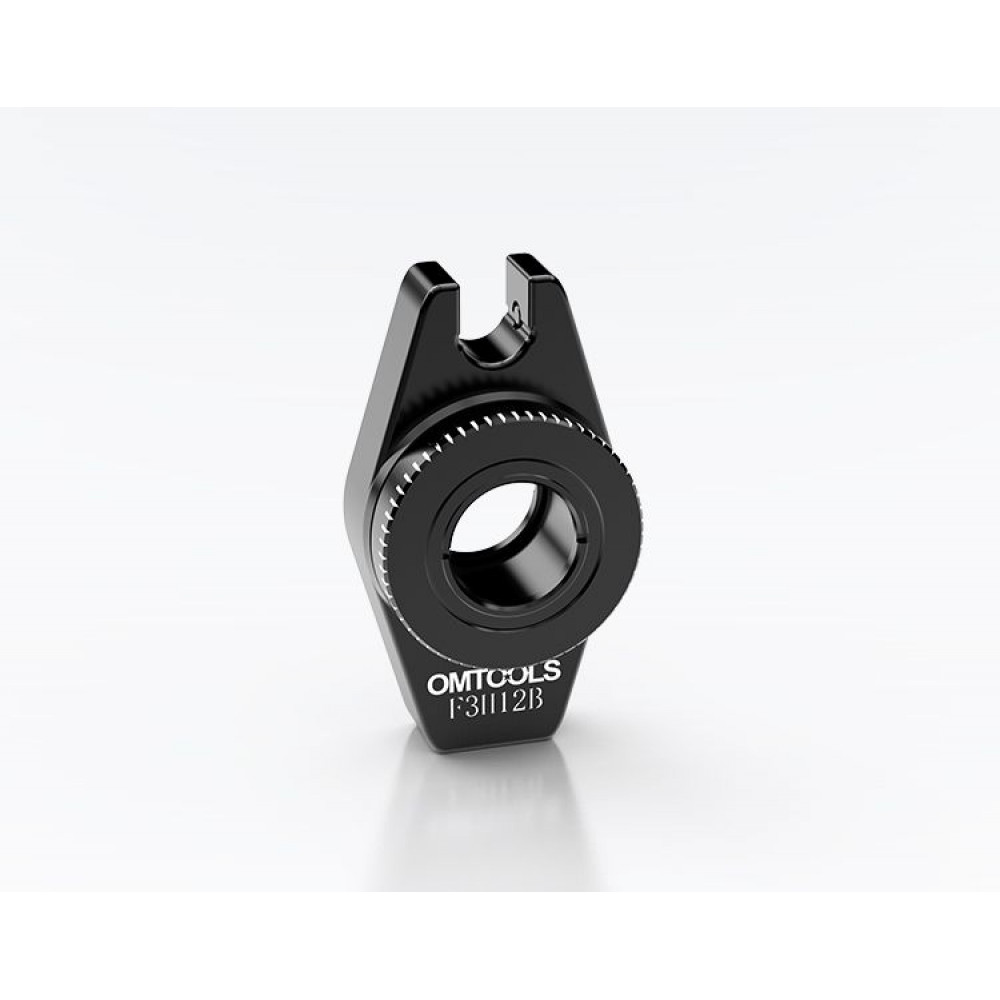

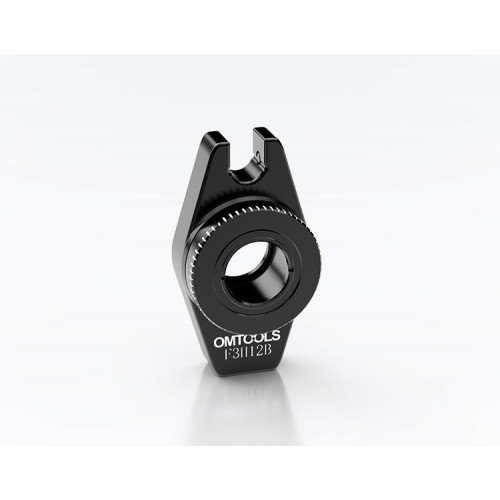

Держатели фильтров F3H12B — незаменимый компонент для лазерных систем. Обеспечивают надёжную фиксацию фильтров, повышая эффективность работы оборудования. Изготовлены из высококачественных материалов, устойчивы к износу. Подходят для различных моделей лазерных устройств. Покупайте в магазине лазерно-оптических изделий и комплектующих.
- Материал: алюминиевый сплав 6061-T6
Колесо фильтра свободного пространства OMTOOLS представляет собой конструкцию с двумя колесами, каждое колесо имеет 6 установочных отверстий, всего 12 установочных отверстий.Порт имеет внутреннюю резьбу SM1. Когда входящий в комплект GYKH25A вставлен и закреплен, можно установить оптику диаметром 1 дюйм (Ø25 мм) толщиной до 3,6 мм (0,14 дюйма) (каждое отверстие на колесе фильтра поставляется с GYKH25A).Более толстые оптические элементы могут быть установлены в гильзу объектива диаметром 1 дюйм, а затем установлены перед фильтрующим колесом.Фильтр может быть установлен и заменен быстро и легко.Точные механические переключатели обеспечивают точное выравнивание и позиционирование усилия зажима, что может улучшить повторяемость позиционирования.На базовой плате устройства имеются два сквозных паза M6, которые можно легко закрепить на оптической платформе и макетной плате.Модульная конструкция позволяет легко заменять фильтрующие диски и устанавливать их с помощью основания или удлинительной штанги.
- Материал: алюминиевый сплав 6061-T6, анодированная поверхность
- Конструкция с двойным колесом, каждое колесо имеет 6 установочных портов, всего 12 установочных портов
- Возможна установка оптики диаметром 1 дюйм (Ø25 мм) толщиной до 3,6 мм (0,14 дюйма).
- Более толстые оптические элементы могут быть установлены в гильзу объектива диаметром 1 дюйм, а затем установлены перед фильтрующим колесом
- На опорной плите имеются два сквозных паза M6, которые можно легко закрепить на оптической платформе и макетной плате
Возможность вращения компонента в ячейке | Да |
---|---|
Вынимаемые ячейки | Ячейка |
Высокостабильный | Нет |
Габариты, мм | 44 х 25 х 13,5 |
Диаметр зажимаемого компонента, мм | 12.7 |
Количество ячеек | 1 |
Максимальная толщина компонента, мм | 7.3 |
Масса, г | 20 |
Материал корпуса | Алюминиевый сплав 6061-T6 |
Метод фиксации | 1 х М4х0,7; 1 х слот 6 мм |
Метод фиксации оптики | Стопорные кольца |
Метод фиксации чипа | Стопорные кольца |
Минимальная толщина компонента, мм | - |
Обработка поверхности | Чёрное анодирование |
Подходящий ключ для колец | OMCW12A/B |
Прижимные кольца в комплекте, шт | 1 |
Производитель | OMTOOLS |
Резьба для крепления оптики | SM05 |
Световой диаметр, мм | 22.8 |
Серия | LBL - Ручное колесо для фильтров |
Тип крепления оптики | Закрытый |
Толщина зажимаемого компонента, мм | 0 - 7,0 |
Тип | Ротационная ячейка |
---|
