| Вращение по оси θY, градус±3 | Вращение по оси θZ, градус±3 | ВысокостабильныйНет |
| Диаметр зажимаемого компонента, мм50.8 | Количество осей2 | Количество юстирующих винтов2 |
| Максимальная толщина компонента, мм5.2 | Материал корпусаАлюминиевый сплав 6061-T6 | Метод фиксацииМ4 (контрбор), М6 (резьба) |
Держатели зеркал OMR50B — надёжное крепление для вашего зеркала. Обеспечивают простоту установки и стабильность. Идеально подходят для различных типов зеркал. Повышают безопасность и удобство использования. Высокое качество и долговечность. Отличный выбор для вашего интерьера.
- Материал: алюминиевый сплав 6061-T6
- 2 пары прецизионных резьбовых пар с тонкой резьбой 0,25 мм
- Размер установки: φ12.7mm, φ25.4mm, φ50.8mm
- Способ загрузки карты: тип закрытого прижимного кольца (тип B)
- Угол регулировки тангажа и рыскания±3° или±4°
- Способ фиксации: стандартный без стопорной гайки, дополнительная стопорная гайка

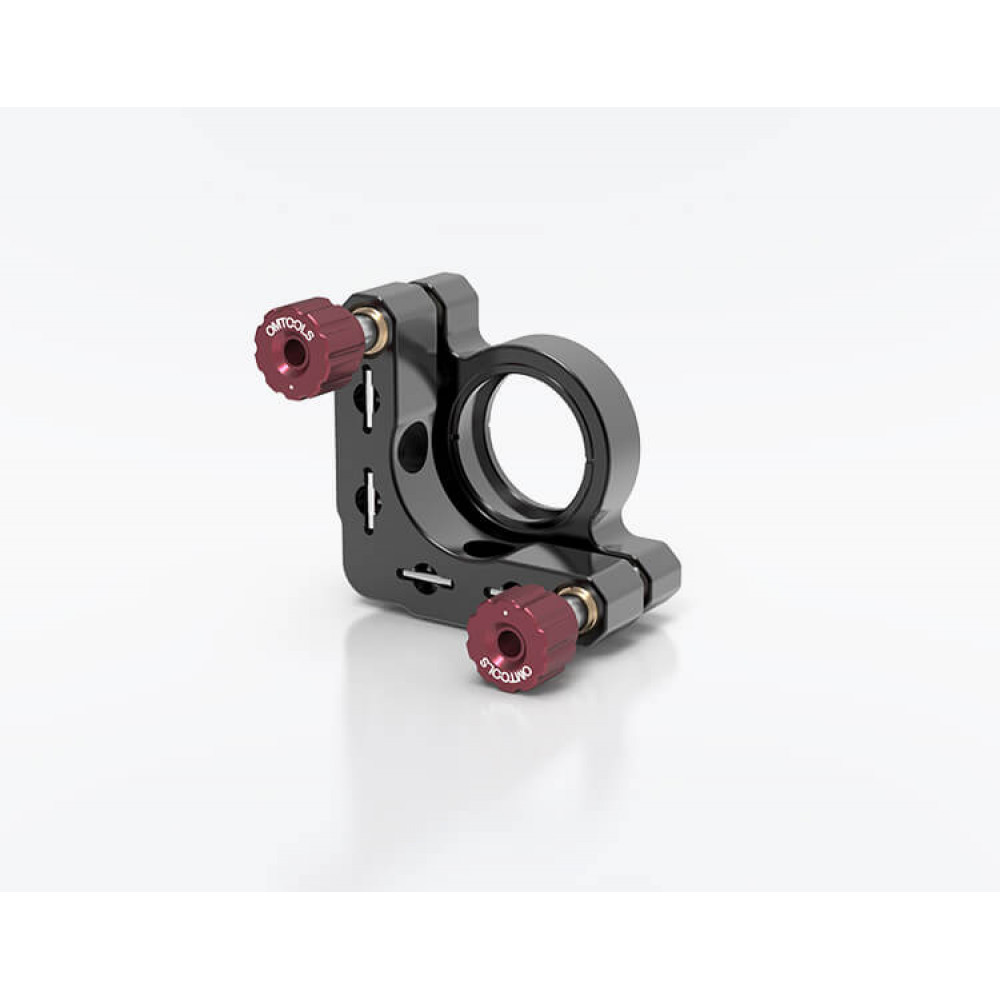

Двухмерная рамка OMTOOLS с замкнутым прижимным кольцом серии OMR-B широко используется при установке и регулировке оптических компонентов O-образной формы (круглые линзы) с использованием метода крепления платы с закрытым прижимным кольцом.Продукт оптимизирован за счет конструктивного исполнения, точной механической обработки и сборки и обладает характеристиками высокой стабильности и высокой чувствительности.Резьбовая пара оснащена втулкой из люминофорной бронзы и винтом из нержавеющей стали для обеспечения плавной регулировки.Нижняя и две боковые части регулировочной рамы снабжены 2 отверстиями с резьбой M4/M6 и потайными отверстиями M3/M4, которые обеспечивают гибкий способ крепления регулировочной рамы для использования в разных сценах.
- 2 регулятора могут обеспечивать регулировку угла наклона ±3 ° или±4 °, а два стопорных кольца типа прижимного кольца закрываются для фиксации оптических компонентов.
- Применимый диаметр оптического компонента: ø12,7 мм, Ø25,4 мм, ø50,8 мм
- Максимальная толщина установленных оптических компонентов: 4,0 мм, 5,4 мм, 5,2 мм
- Способ фиксации: стандартный без стопорной гайки, дополнительная стопорная гайка (модель с типом-S, например OMR25B-S)
- Две нижние стороны регулировочной рамы снабжены 2 резьбовыми отверстиями M4 / M6 и потайными отверстиями M3 / M4, которые могут быть установлены слева и справа.
- Может использоваться с нашим стандартным оптическим удлинителем из нержавеющей стали
| Вращение по оси θY, градус | ±3 |
|---|---|
| Вращение по оси θZ, градус | ±3 |
| Высокостабильный | Нет |
| Диаметр зажимаемого компонента, мм | 50.8 |
| Количество осей | 2 |
| Количество юстирующих винтов | 2 |
| Максимальная толщина компонента, мм | 5.2 |
| Материал корпуса | Алюминиевый сплав 6061-T6 |
| Метод фиксации | М4 (контрбор), М6 (резьба) |
| Метод фиксации оптики | Стопорное кольцо |
| Метод фиксации чипа | Стопорное кольцо |
| Минимальная толщина компонента, мм | - |
| Наличие блокировки | Нет |
| Обработка поверхности | Чёрное анодирование |
| Подходящий ключ для колец | OMCW50A |
| Прижимные кольца в комплекте, шт | 2 |
| Производитель | OMTOOLS |
| Рабочие оси | θY, θZ |
| Резьба для крепления оптики | SM2 |
| Световой диаметр, мм | 48.3 |
| Серия | OMR - серия двухвинтовых держателей |
| Тип крепления оптики | Закрытое |
| Толщина зажимаемого компонента, мм | 0 - 5,2 |
| Точность линейной регулировки, мм/оборот | 0.25 |
| Точность угловой регулировки, градус/оборот | 0.24 |
| Угол хода, градусы | ±3 х ±3 |
| Юстирующий винт | М6х0,25 |
