| Вращение по оси θY, градус±4 | Вращение по оси θZ, градус±4 | ВысокостабильныйНет |
| Диаметр зажимаемого компонента, мм25.4 | Длина хода, мм±3 | Количество осей3 |
| Количество юстирующих винтов3 | Максимальная толщина компонента, мм5.4 | Материал корпусаАлюминиевый сплав 6061-T6 |
Держатели зеркал OMT25B — надёжное крепление для зеркал любого размера. Прочные и долговечные, обеспечивают лёгкость установки и стабильность конструкции. Идеальны для ванных комнат и других помещений. Повышают безопасность и удобство использования зеркал. Подходят для различных дизайнерских решений.
- Материал: алюминиевый сплав 6061-T6
- 3 пары прецизионных резьбовых пар с тонкой резьбой 0,25 мм
- Размер установки: φ12.7mm, φ25.4mm, φ50.8mm
- Различные способы зажима объектива: тип закрытого прижимного кольца (тип B)
- Угол регулировки тангажа и рыскания±3° или±4°
- Способ фиксации: стандартный без стопорной гайки, дополнительная стопорная гайка (модель с типом-S, например, OMT25B-S)

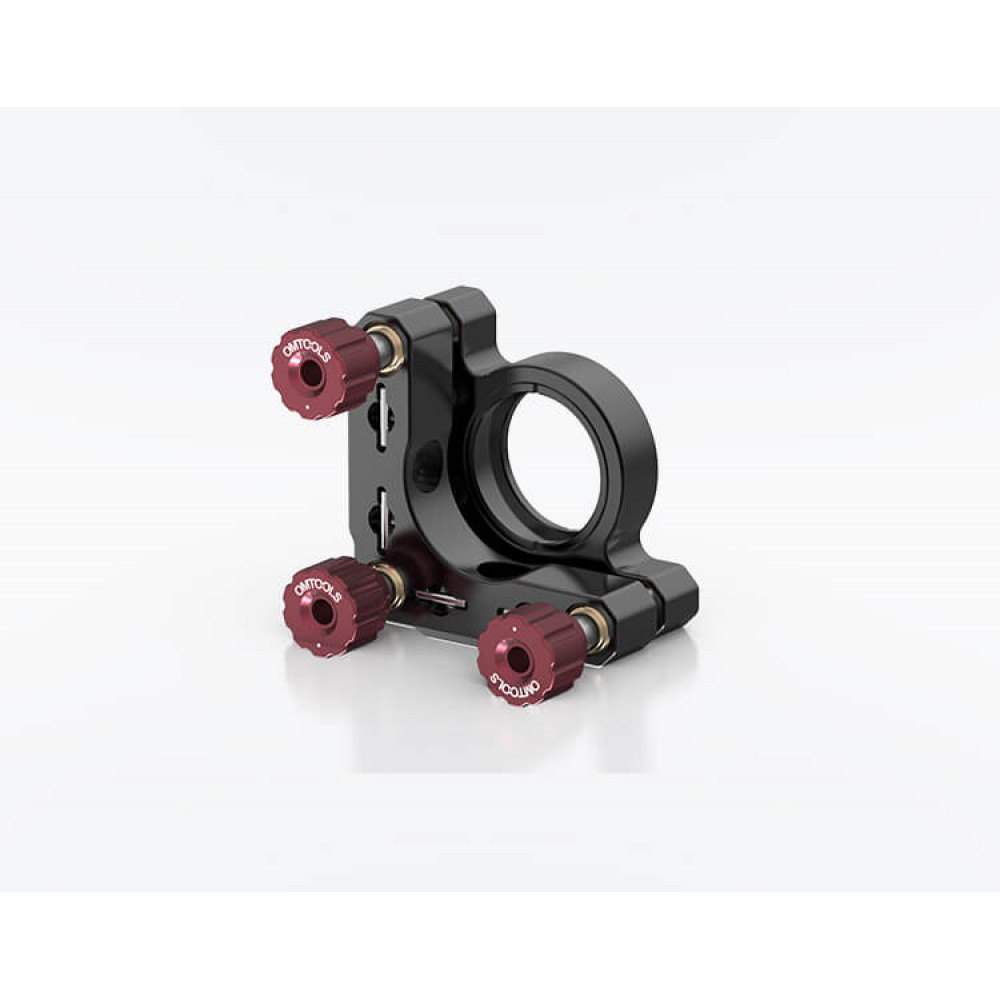

Проволочный каркас OMTOOLS с трехмерным прижимным кольцом серии OMT-A широко используется при установке и регулировке оптических компонентов O-образной формы (круглые линзы).Принят метод загрузки карты закрытого типа прижимного кольца.Серия OMT-A обеспечивает регулировку наклона и наклона, а также регулировку по оси Z (оптической оси).Продукт оптимизирован за счет конструктивного исполнения, точной механической обработки и сборки и обладает характеристиками высокой стабильности и высокой чувствительности.Резьбовая пара оснащена втулкой из люминофорной бронзы и винтом из нержавеющей стали для обеспечения плавной регулировки.Нижняя и две боковые части регулировочной рамы снфабжены 2 отверстиями с резьбой M4/M6 и потайными отверстиями M3/M4, которые обеспечивают гибкий способ крепления регулировочной рамы для использования в разных сценах.
- 3 регулятора могут обеспечивать регулировку угла наклона ±3° или ±4°, а для фиксации оптических компонентов используются два стопорных кольца типа закрытого нажимного кольца.
- Применимый диаметр оптического компонента: ø12,7 мм, Ø25,4 мм, ø50,8 мм
- Максимальная толщина установленных оптических компонентов: 4,0 мм, 5,4 мм, 5,2 мм
- Способ фиксации: стандартный без стопорной гайки, дополнительная стопорная гайка (модель с типом-S, например, OMT25B-S)
- Две нижние стороны регулировочной рамы снабжены 2 резьбовыми отверстиями M4 / M6 и потайными отверстиями M3 / M4, которые могут быть установлены слева и справа.
- Может использоваться с нашим стандартным оптическим удлинителем из нержавеющей стали
| Вращение по оси θY, градус | ±4 |
|---|---|
| Вращение по оси θZ, градус | ±4 |
| Высокостабильный | Нет |
| Диаметр зажимаемого компонента, мм | 25.4 |
| Длина хода, мм | ±3 |
| Количество осей | 3 |
| Количество юстирующих винтов | 3 |
| Максимальная толщина компонента, мм | 5.4 |
| Материал корпуса | Алюминиевый сплав 6061-T6 |
| Метод фиксации | М4 (контрбор), М6 (резьба) |
| Метод фиксации оптики | Стопорное кольцо |
| Метод фиксации чипа | Стопорное кольцо |
| Минимальная толщина компонента, мм | - |
| Наличие блокировки | Нет |
| Обработка поверхности | Чёрное анодирование |
| Перемещение по оси X, мм | ±3 |
| Подходящий ключ для колец | OMCW25A/B |
| Прижимные кольца в комплекте, шт | 2 |
| Производитель | OMTOOLS |
| Рабочие оси | X, θY, θZ |
| Резьба для крепления оптики | SM1 |
| Световой диаметр, мм | 22.8 |
| Серия | OMT - серия трёхвинтовых держателей |
| Тип крепления оптики | Закрытое |
| Толщина зажимаемого компонента, мм | 0 - 5,4 |
| Точность линейной регулировки, мм/оборот | 0.25 |
| Точность угловой регулировки, градус/оборот | 0.41 |
| Угол хода, градусы | ±4 х ±4 |
| Юстирующий винт | М6х0,25 |
