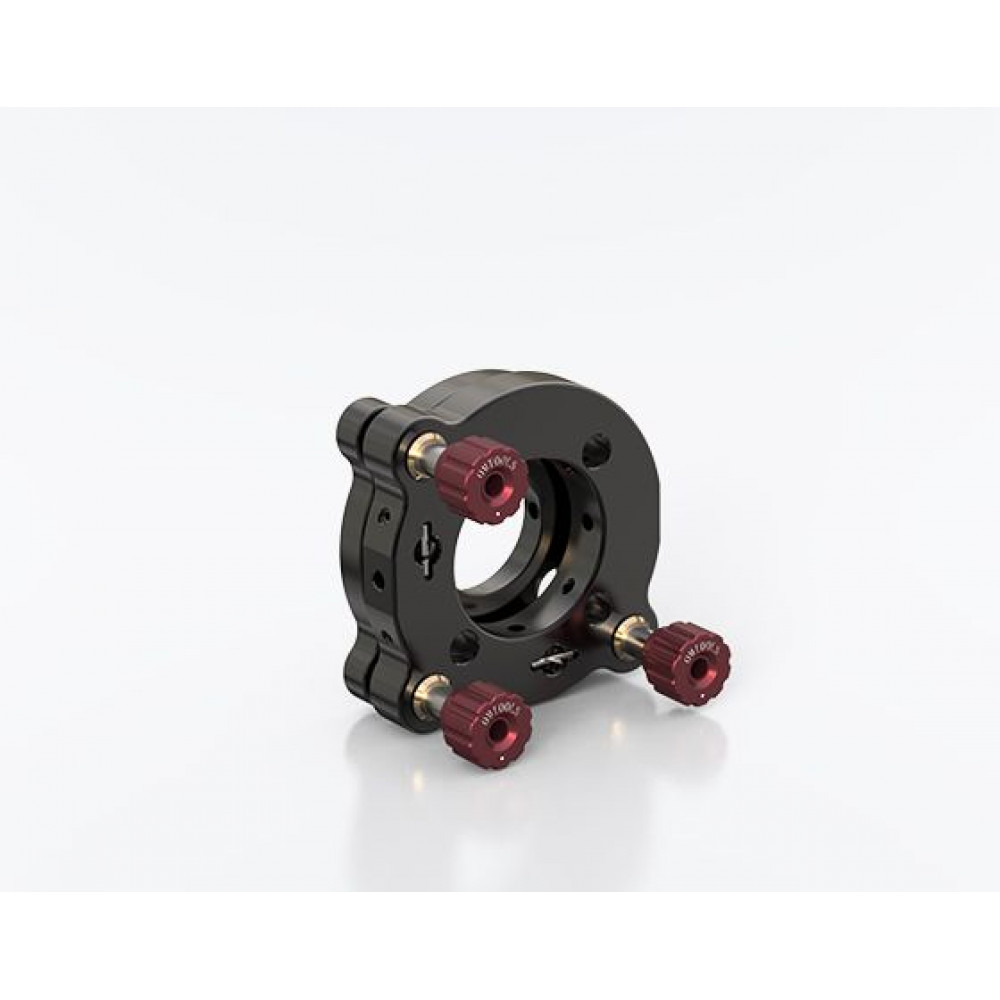

Держатели зеркал OMTF25A

Держатели зеркал OMTF25A — надёжное крепление для зеркал, обеспечивающее их устойчивое положение. Изготовлены из качественных материалов, что гарантирует долгий срок службы. Идеально подходят для различных типов зеркал. Обеспечивают лёгкость монтажа и удобство использования. Превратите ваше пространство в стильное и функциональное с держателями зеркал OMTF25A.

• Материал: алюминиевый сплав 6061-T6
• Размер установки: φ12.7, φ25.4 мм оптические компоненты
• Оптический элемент можно регулировать по оси XY, XYZ (оптическая ось) или регулировать угол наклона в трех измерениях
• Широко используется при установке и регулировке O-образных (круглых линз) оптических компонентов

  Способ установки 1: Для сепараторной системы: Монтажное гнездо имеет четыре сквозных отверстия φ6, а стороны сквозных отверстий φ6 закреплены крепежными винтами M3, которые используются для установки и зажима коаксиальных стержней сепаратора Ø6 мм, совместимых с 30-мм сепараторными системами.Оптимизированный конструктивный дизайн, прецизионная обработка и сборка, он обладает характеристиками высокой стабильности и высокой чувствительности.Резьбовая пара оснащена втулкой из люминофорной бронзы и винтом из нержавеющей стали для плавной регулировки примерно на ± 5 °.В дополнение к 30-мм коаксиальной трехмерной рамке регулировки отражения мы также предлагаем 60-мм коаксиальную трехмерную рамку регулировки отражения.


  Способ установки 2: Дно соединяется с оптическим удлинителем: Частьрегулировочной рамы оснащена резьбовым отверстием M4 в нижней части, которое может быть установлено непосредственно на оптический удлинитель Ø12 мм из нержавеющей стали или удлинитель колонного типа Ø25 мм

• Материал: алюминиевый сплав 6061-T6
• 3 пары прецизионных резьбовых пар с тонкой резьбой 0,25 м
• Размер установки: φ25.4mm, различные оптические компоненты
• Способ загрузки карты объектива: закрытый верхний провод (тип A)
• Угол регулировки тангажа и рыскания ±5 ° способ фиксации: стандартный без стопорной гайки, дополнительная стопорная гайка (модель с типом-S, например, OMTF25A-S)
• Посадочное место имеет четыре сквозных отверстия φ6, а боковые стороны сквозных отверстий φ6 закреплены крепежными винтами M3, которые используются для установки и зажима коаксиальных стержней ø6 мм, совместимых с 30-миллиметровыми системами сепараторов.
• В нижней части регулировочной рамы имеется отверстие с резьбой 1 М4, которое может быть непосредственно смонтировано на оптическом удлинителе из нержавеющей стали Ø12 мм или удлинителе колонны Ø25 мм.
