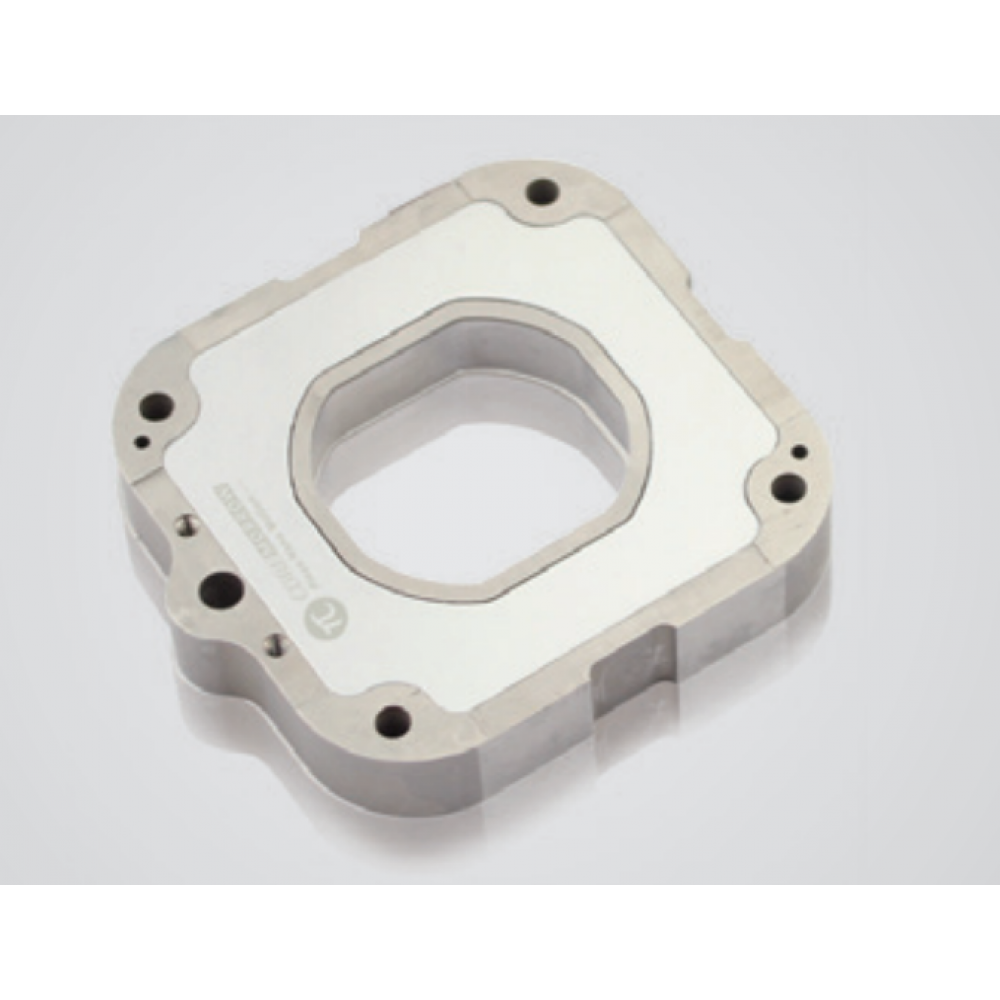

Двухосевые линейные позиционеры N65.XY15K
Новинка
Характеристики
| Время шага без нагрузки, мс1.5 | Высота столика, мм9.8 | Габариты, мм52×54×10 |
| Грузоподъёмность, кг0.2 | Длина кабеля, м1.5 | Длинного ходаНет |
| Допуск по времени шага, %20 | Допуск по массе, %5 | Допуск по резонансной частоте, %20 |
Описание
Двухосевые линейные позиционеры N65.XY15K — это высокоточные устройства, предназначенные для точного позиционирования в двух плоскостях. Они находят широкое применение в различных отраслях промышленности, где требуется высокая точность и надёжность.
Основные характеристики:
- высокая точность позиционирования;
- надёжность и долговечность;
- простота в установке и использовании.
Линейные позиционеры N65.XY15K обеспечивают точное перемещение объектов в двух измерениях, что позволяет оптимизировать производственные процессы и повысить качество продукции. Они идеально подходят для применения в станках с числовым программным управлением, робототехнических системах и других высокотехнологичных устройствах.
Приобретите двухосевые линейные позиционеры N65.XY15K и обеспечьте высокую точность и надёжность ваших производственных процессов!
Технические характеристики Двухосевые линейные позиционеры N65.XY15K
| Время шага без нагрузки, мс | 1.5 |
|---|---|
| Высота столика, мм | 9.8 |
| Габариты, мм | 52×54×10 |
| Грузоподъёмность, кг | 0.2 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Жёсткость, Н/мкм | X3/Y3 |
| Количество осей | 2 |
| Крен, мкрад | <5 |
| Максимальная длина хода, мкм | 15 х 15 |
| Масса, г | 55 |
| Масса, кг | 0.055 |
| Мощность толкающего/тянущего усилия, Н | 30.3 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 12 х 12 |
| Перемещение по оси X, мкм | 15 |
| Перемещение по оси Y, мкм | 15 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность жёсткости, % | 20 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Рабочие оси | X, Y |
| Размер столика, мм | 30 х 27 |
| Разрешение по оси X, нм | 0.2 |
| Разрешение по оси Y, нм | 0.2 |
| Разрешение, нм | 0,2 х 0,2 |
| Резонансная частота без нагрузки, Гц | 1000 х 1000 |
| Рекомендованный контроллер | E01.D3, E70 |
| Рыскание, мкрад | <5 |
| Световое окно, мм | 25 х 27.5 |
| Световое отверстие | Есть |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Тангаж, мкрад | <5 |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | Без обратной связи |
| Электроёмкость, мкФ | 0,7 х 0,7 |
Характеристики
| Материал | Алюминий |
|---|
