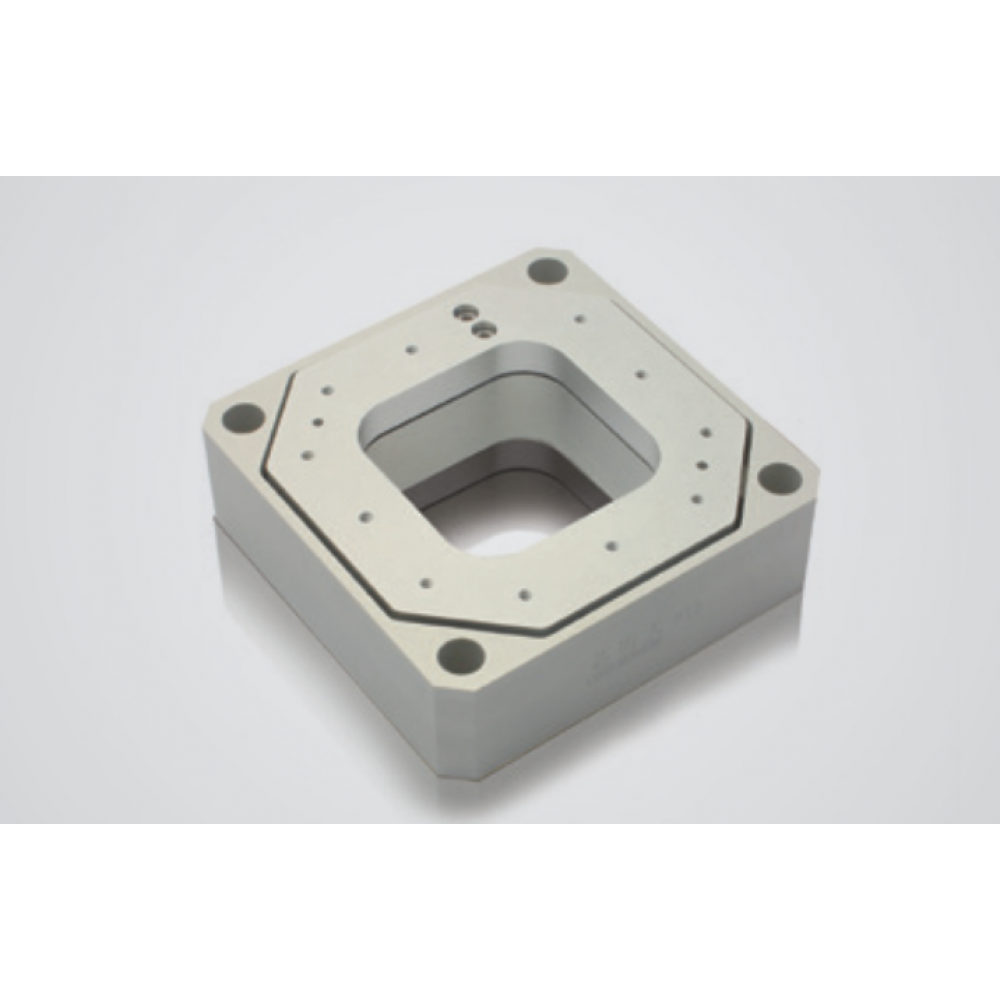

Двухосевые линейные позиционеры P12A.XZ100S
Новинка
Характеристики
| Время шага без нагрузки, мс15 | Высота столика, мм57.5 | Габариты, мм85×85×28 |
| Грузоподъёмность, кг0.6 | Длина кабеля, м1.5 | Длинного ходаНет |
| Допуск по времени шага, %20 | Допуск по массе, %5 | Допуск по резонансной частоте, %20 |
Описание
Двухосевые линейные позиционеры P12A.XZ100S — это высокоточные устройства, предназначенные для точного позиционирования в промышленных системах. Они обеспечивают надёжное и стабильное положение объектов в двух плоскостях, что критически важно для многих производственных процессов.
Основные характеристики:
- высокая точность позиционирования;
- стабильность работы в широком диапазоне условий;
- простота установки и настройки;
- долговечность и надёжность.
Линейные позиционеры P12A.XZ100S находят применение в различных отраслях промышленности, включая машиностроение, робототехнику и автоматизацию производства. Они помогают повысить эффективность и качество производственных линий, снизить вероятность ошибок и обеспечить точное соответствие заданным параметрам.
Выбирая двухосевые линейные позиционеры P12A.XZ100S, вы получаете надёжное и точное решение для ваших производственных задач.
Технические характеристики Двухосевые линейные позиционеры P12A.XZ100S
| Время шага без нагрузки, мс | 15 |
|---|---|
| Высота столика, мм | 57.5 |
| Габариты, мм | 85×85×28 |
| Грузоподъёмность, кг | 0.6 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Жёсткость, Н/мкм | X0,3/Z0,25 |
| Количество осей | 2 |
| Крен, мкрад | <15 |
| Максимальная длина хода, мкм | 100 х 100 |
| Масса, г | 290 |
| Масса, кг | 0.29 |
| Мощность толкающего/тянущего усилия, Н | 25.8 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 80 х 80 |
| Перемещение по оси X, мкм | 100 |
| Перемещение по оси Z, мкм | 100 |
| Повторяемость, %F.S. | 0.05 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность жёсткости, % | 20 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.1 |
| Рабочие оси | X, Z |
| Размер столика, мм | 37 х 37 |
| Разрешение по оси X, нм | 3 |
| Разрешение по оси Z, нм | 3 |
| Разрешение, нм | 3 х 3 |
| Резонансная частота без нагрузки, Гц | 200 х 150 |
| Рекомендованный контроллер | E01.D3, E70 |
| Рыскание, мкрад | <15 |
| Световое отверстие | Есть |
| Световой диаметр, мм | 28 |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Тангаж, мкрад | <15 |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 3,6 х 3,6 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Алюминий, сталь |
