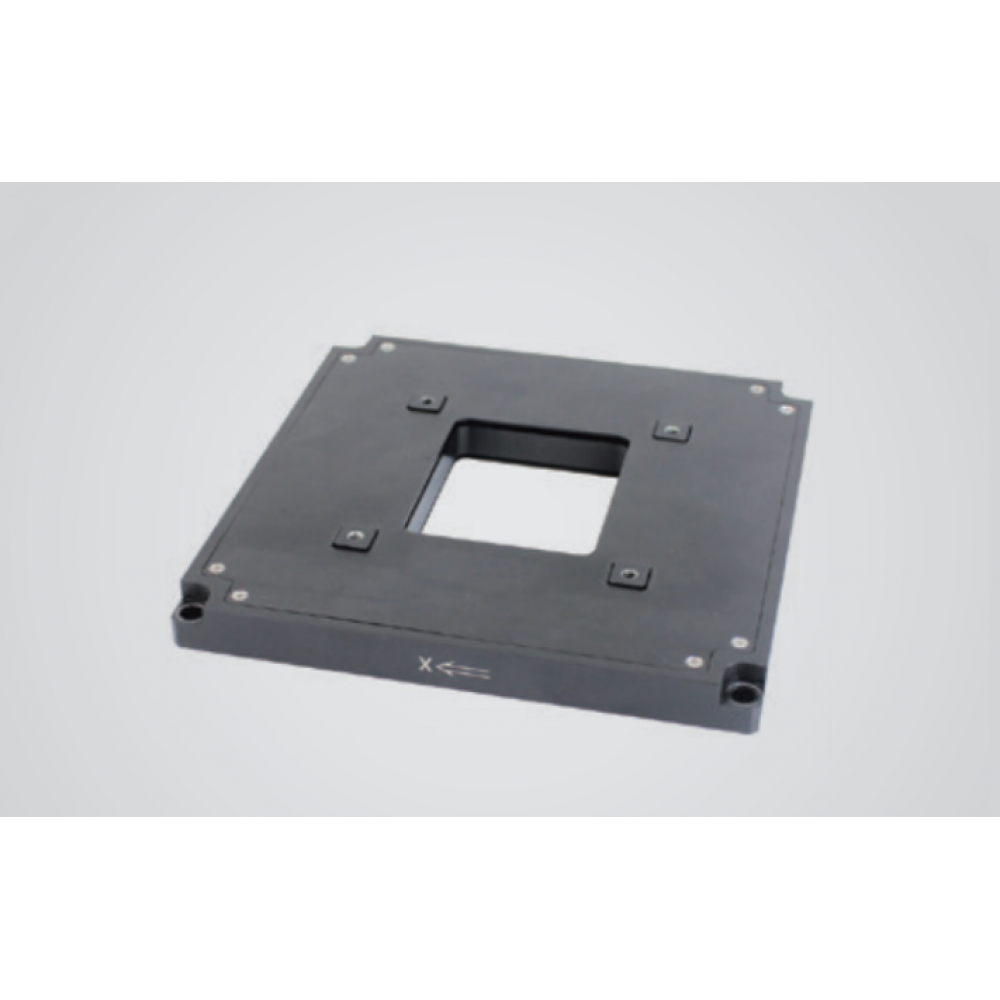

Двухосевые линейные позиционеры P15.XY100S-B1
Новинка
Характеристики
| Время шага без нагрузки, мс50 | Высота столика, мм16 | Габариты, мм160×160×16 |
| Грузоподъёмность, кг0.5 | Длина кабеля, м1.5 | Длинного ходаНет |
| Допуск по времени шага, %20 | Допуск по массе, %5 | Количество осей2 |
Описание
Двухосевые линейные позиционеры P15.XY100S-B1 — это высокоточные устройства, предназначенные для точного позиционирования в промышленных системах. Они обеспечивают надёжное и стабильное положение объектов в двух плоскостях, что позволяет повысить точность и эффективность производственных процессов.
Основные характеристики:
- высокая точность позиционирования;
- стабильность работы в широком диапазоне температур;
- простота установки и настройки;
- долговечность и надёжность.
Линейные позиционеры P15.XY100S-B1 идеально подходят для использования в различных отраслях промышленности, где требуется точное позиционирование объектов. Они помогут вам оптимизировать производственные процессы и повысить качество выпускаемой продукции.
Технические характеристики Двухосевые линейные позиционеры P15.XY100S-B1
| Время шага без нагрузки, мс | 50 |
|---|---|
| Высота столика, мм | 16 |
| Габариты, мм | 160×160×16 |
| Грузоподъёмность, кг | 0.5 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Количество осей | 2 |
| Крен, мкрад | <10 |
| Максимальная длина хода, мкм | 100 х 100 |
| Масса, г | 730 |
| Масса, кг | 0.73 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 80 х 80 |
| Перемещение по оси X, мкм | 100 |
| Перемещение по оси Y, мкм | 100 |
| Повторяемость, %F.S. | 0.05 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 10 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.15 |
| Рабочие оси | X, Y |
| Размер столика, мм | 4х 13х13 - квадрат 78х78 |
| Разрешение по оси X, нм | 3 |
| Разрешение по оси Y, нм | 3 |
| Разрешение, нм | 3 х 3 |
| Резонансная частота без нагрузки, Гц | 490 |
| Рекомендованный контроллер | E01.D3, E70 |
| Рыскание, мкрад | <10 |
| Световое окно, мм | 65 х 55 |
| Световое отверстие | Есть |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Тангаж, мкрад | <10 |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 14,5 х 14,5 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Алюминий |
