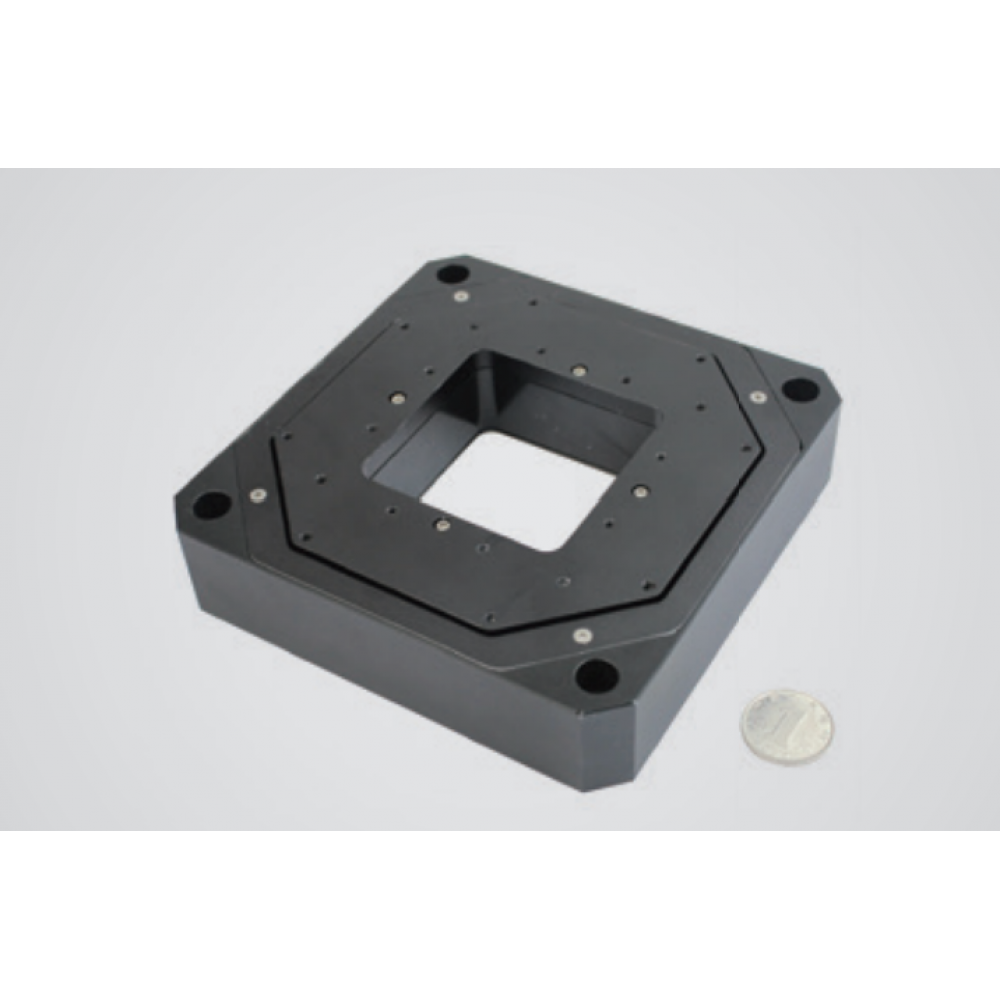

Двухосевые линейные позиционеры P15.XY100S-C1
Новинка
Характеристики
| Высота столика, мм30 | Габариты, мм150×150×30 | Горизонтальная грузоподъёмность, кг6 |
| Грузоподъёмность, кг6 | Длина кабеля, м1.5 | Длинного ходаДа |
| Допуск по массе, %5 | Допуск по резонансной частоте, %20 | Жёсткость, Н/мкм0.6 |
Описание
Двухосевые линейные позиционеры P15.XY100S-C1 — это высокоточные устройства, предназначенные для точного позиционирования в промышленных системах. Они обеспечивают надёжное и стабильное положение объектов в двух плоскостях, что критически важно для многих производственных процессов.
Основные характеристики:
- высокая точность позиционирования;
- стабильность работы в широком диапазоне условий;
- простота установки и настройки;
- долговечность и надёжность.
Позиционеры P15.XY100S-C1 идеально подходят для применения в машиностроении, робототехнике, автоматизации производственных линий и других отраслях, где требуется точное позиционирование объектов.
Приобретите двухосевые линейные позиционеры P15.XY100S-C1 и обеспечьте высокую точность и надёжность ваших производственных процессов!
Технические характеристики Двухосевые линейные позиционеры P15.XY100S-C1
| Высота столика, мм | 30 |
|---|---|
| Габариты, мм | 150×150×30 |
| Горизонтальная грузоподъёмность, кг | 6 |
| Грузоподъёмность, кг | 6 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Да |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Жёсткость, Н/мкм | 0.6 |
| Инвертированная грузоподъёмность, кг | 0.5 |
| Количество каналов | 2 |
| Количество осей | 2 |
| Крен, мкрад | <30 |
| Максимальная длина хода, мкм | 1000 х 1000 |
| Масса, г | <1100 |
| Масса, кг | <1,1 |
| Мощность толкающего/тянущего усилия, Н | 60/10 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 800 х 800 |
| Перемещение по оси X, мкм | 1000 |
| Перемещение по оси Y, мкм | 1000 |
| Повторяемость, %F.S. | 0.1 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность жёсткости, % | 20 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.15 |
| Рабочие оси | X, Y |
| Размер столика, мм | 145 х 145 |
| Разрешение по оси X, нм | 3.5 |
| Разрешение по оси Y, нм | 3.5 |
| Разрешение, нм | 3,5 х 3,5 |
| Резонансная частота без нагрузки, Гц | 200 |
| Рекомендованный контроллер | E01.D3, E70 |
| Рыскание, мкрад | <30 |
| Световое окно, мм | 66 х 66 |
| Световое отверстие | Есть |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Тангаж, мкрад | <30 |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 10,88 х 10,88 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Алюминий |
