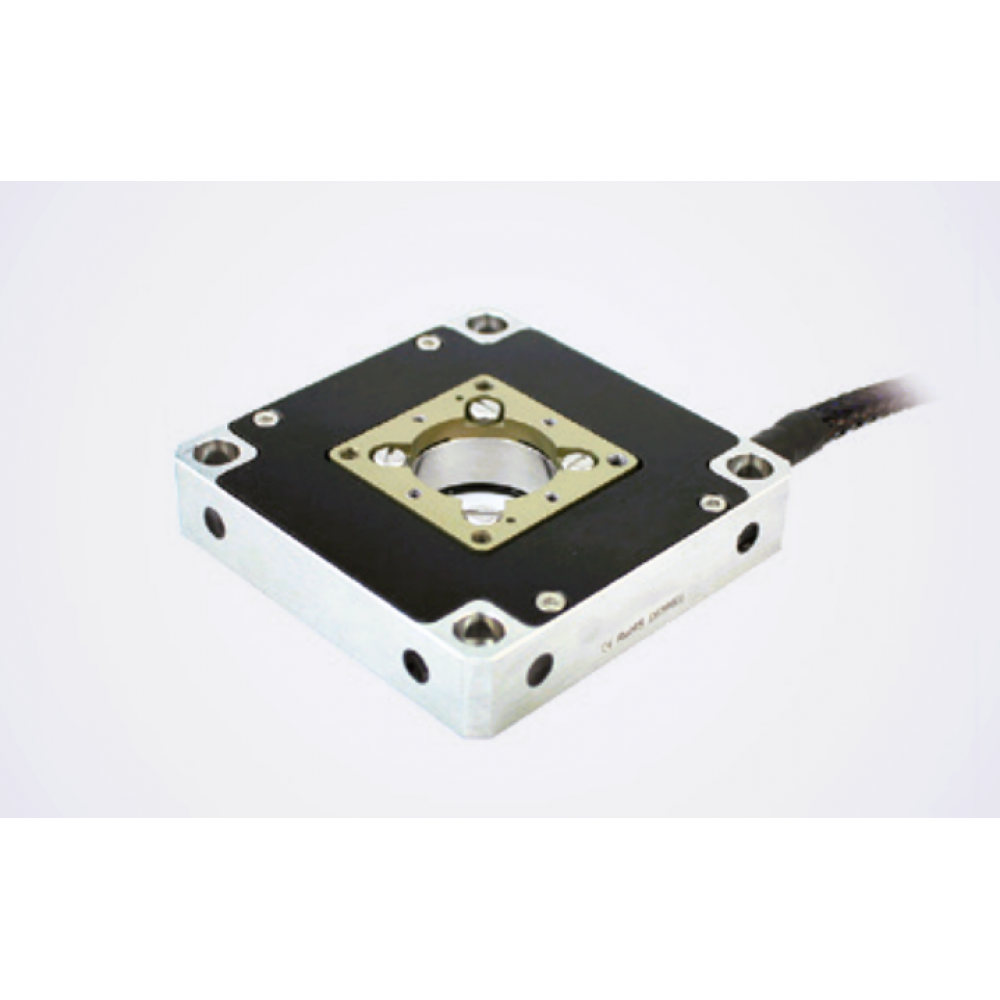

Двухосевые линейные позиционеры P16.XY50S
Новинка
Характеристики
| Время шага без нагрузки, мс10 | Высота столика, мм13 | Габариты, мм60×60×13 |
| Грузоподъёмность, кг1.5 | Длина кабеля, м1.5 | Длинного ходаНет |
| Допуск по времени шага, %20 | Допуск по массе, %5 | Допуск по резонансной частоте, %20 |
Описание
Двухосевые линейные позиционеры P16.XY50S — это высокоточные устройства, предназначенные для точного позиционирования в промышленных системах. Они обеспечивают надёжное и стабильное положение объектов в двух плоскостях, что критически важно для многих производственных процессов.
Основные характеристики:
- высокая точность позиционирования;
- надёжность и долговечность;
- простота в установке и использовании;
- совместимость с различными промышленными системами.
Позиционеры P16.XY50S идеально подходят для применения в машиностроении, робототехнике, автоматизированных линиях сборки и других отраслях, где требуется точное позиционирование объектов.
Приобретите двухосевые линейные позиционеры P16.XY50S и обеспечьте высокую точность и надёжность ваших производственных процессов!
Технические характеристики Двухосевые линейные позиционеры P16.XY50S
| Время шага без нагрузки, мс | 10 |
|---|---|
| Высота столика, мм | 13 |
| Габариты, мм | 60×60×13 |
| Грузоподъёмность, кг | 1.5 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Жёсткость, Н/мкм | 0.5 |
| Количество каналов | 2 |
| Количество осей | 2 |
| Крен, мкрад | <20 |
| Максимальная длина хода, мкм | 50 х 50 |
| Масса, г | 200 |
| Масса, кг | 0.2 |
| Мощность толкающего/тянущего усилия, Н | 30.10 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 40 х 40 |
| Перемещение по оси X, мкм | 50 |
| Перемещение по оси Y, мкм | 50 |
| Повторяемость, %F.S. | 1 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность жёсткости, % | 20 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 1 |
| Рабочие оси | X, Y |
| Размер столика, мм | 35 х 35 |
| Разрешение по оси X, нм | 1.5 |
| Разрешение по оси Y, нм | 1.5 |
| Разрешение, нм | 1,5 х 1,5 |
| Резонансная частота без нагрузки, Гц | 500 |
| Рекомендованный контроллер | E01.D3, E70 |
| Рыскание, мкрад | <20 |
| Световое отверстие | Есть |
| Световой диаметр, мм | 20 |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Тангаж, мкрад | <20 |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 1,8 х 1,8 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Алюминий, сталь |
