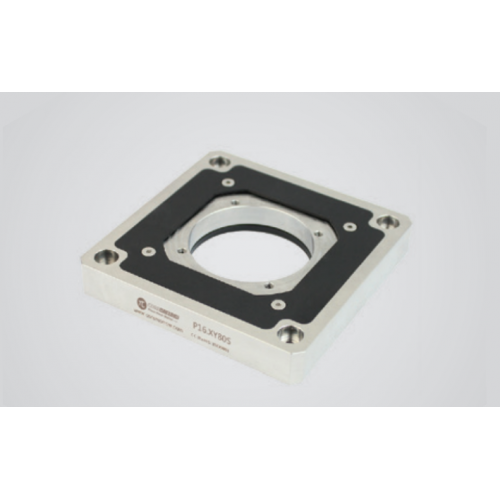

Двухосевые линейные позиционеры P16.XY80S
Новинка
Характеристики
| Время шага без нагрузки, мс5 | Высота столика, мм13 | Габариты, мм85×85×13 |
| Грузоподъёмность, кг0.5 | Длина кабеля, м1.5 | Длинного ходаНет |
| Допуск по времени шага, %20 | Допуск по массе, %5 | Жёсткость, Н/мкм1 |
Описание
Двухосевые линейные позиционеры P16.XY80S — это высокоточные устройства, предназначенные для точного позиционирования в промышленных системах. Они обеспечивают надёжное и стабильное положение объектов в двух плоскостях, что критически важно для многих производственных процессов.
Основные характеристики:
- высокая точность позиционирования;
- стабильность работы в широком диапазоне условий;
- простота установки и настройки;
- долговечность и надёжность.
Линейные позиционеры P16.XY80S находят применение в различных отраслях промышленности, включая машиностроение, электронику, автомобилестроение и другие. Они помогают повысить эффективность производства, снизить вероятность ошибок и обеспечить высокое качество выпускаемой продукции.
Выбирая двухосевые линейные позиционеры P16.XY80S, вы получаете надёжное и точное оборудование, которое станет незаменимым помощником в вашем производстве.
Технические характеристики Двухосевые линейные позиционеры P16.XY80S
| Время шага без нагрузки, мс | 5 |
|---|---|
| Высота столика, мм | 13 |
| Габариты, мм | 85×85×13 |
| Грузоподъёмность, кг | 0.5 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Жёсткость, Н/мкм | 1 |
| Количество каналов | 3 |
| Количество осей | 2 |
| Крен, мкрад | <10 |
| Максимальная длина хода, мкм | 80 х 80 |
| Масса, г | 470 |
| Масса, кг | 0.47 |
| Мощность толкающего/тянущего усилия, Н | 50 |
| Напряжение максимального хода, В | 0 - 120 |
| Напряжение номинального хода, В | 0 - 100 |
| Номинальная длина хода, мкм | 66 х 66 |
| Перемещение по оси X, мкм | 80 |
| Перемещение по оси Y, мкм | 80 |
| Повторяемость, %F.S. | X0,1/Y0,5 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность жёсткости, % | 20 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | X0,3/Y1 |
| Рабочие оси | X, Y |
| Размер столика, мм | 70 х 70 |
| Разрешение по оси X, нм | 2.5 |
| Разрешение по оси Y, нм | 2.5 |
| Разрешение, нм | 2,5 х 2,5 |
| Резонансная частота без нагрузки, Гц | 700 |
| Рекомендованный контроллер | E01.D3, E70 |
| Рыскание, мкрад | <10 |
| Световое отверстие | Есть |
| Световой диаметр, мм | 43 |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Тангаж, мкрад | <10 |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 3,6 х 3,6 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Алюминий, сталь |
