Каретки для конструкционных рельсов OMDK95B

Каретки для конструкционных рельсов OMDK95B — высококачественные комплектующие для лазерных систем. Обеспечивают точное и плавное перемещение лазерных компонентов. Изготовлены из прочных материалов, устойчивы к износу. Идеально подходят для лазерно-оптических систем. Надежная работа и долговечность.

• С множеством монтажных отверстий для компонентов на боковой стороне 95-мм направляющей
• Может вставляться и выниматься в любом положении по направляющей 95 мм
• Может скользить по рельсу диаметром 95 мм перед фиксацией
• Выпускается в диапазоне длин от 25,0 мм до 100,0 мм

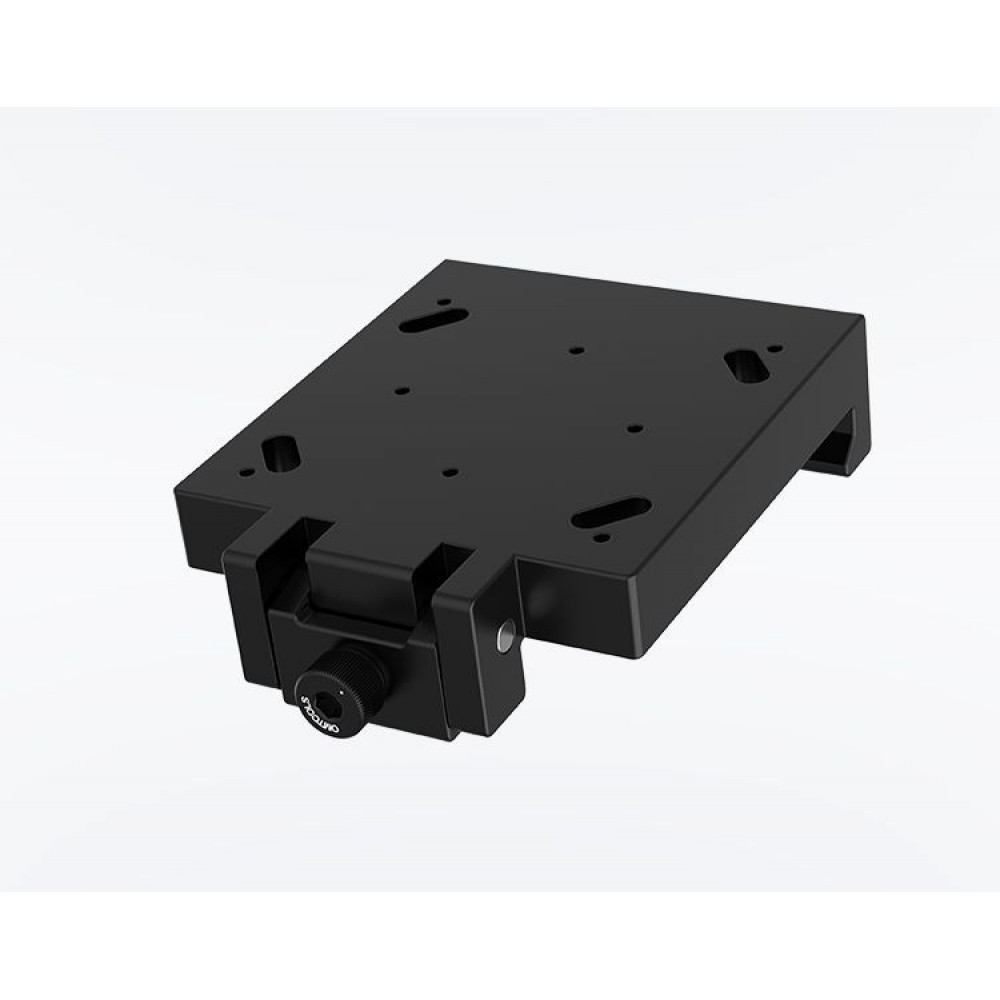

Защелкивающийся кронштейн рейки OMTOOLS можно закрепить сбоку от рейки диаметром 95 мм, затянув установленный сбоку стопорный винт M6.Ослабьте стопорный винт, и вспомогательный механизм открывания выдвинет шарнирный зажимной рычаг и обеспечит достаточный зазор для "ласточкиного хвоста" 95-миллиметровой рейки, чтобы скобу рейки можно было вставить или снять в любом положении вдоль боковой части рейки.Кроме того, когда кронштейн закреплен на направляющей рейке, стопорный винт можно слегка ослабить, чтобы позволить кронштейну скользить по краю направляющей рейки и перемещать его в другом месте.Каждый рельсовый кронштейн имеет множество отверстий для винтов M6 для установки компонентов оптической машины.При установке на направляющую рейку, если вам нужен кронштейн с более низким профилем, вы можете изготовить монтажную пластину направляющей рейки OMDP66A.

• Установите направляющую диаметром 95 мм горизонтально на оптическую платформу или базовую направляющую；
• Отверстия с потайной головкой и канавки на четырех углах обеспечивают метрическую и имперскую совместимость；
• Используйте четыре винта с капюшоном M6 (не входят в комплект), чтобы установить его на конец направляющей рейки；
• Опорная плита имеет отверстия и пазы, в которые могут быть установлены направляющие；

Приспособление OMTOOLS позволяет устанавливать направляющую диаметром 95 мм горизонтально на оптическую платформу.С помощью винтов M6 с колпачками в четырех отверстиях с потайной головкой приспособление можно установить непосредственно на макетную плату.После установки приспособления в нужное положение направляющую рейку диаметром 95 мм можно вставить в приспособление и зафиксировать, затянув винты с колпачками на боковой стороне приспособления.Обратите внимание, что монтажные отверстия и канавки не могут использоваться, когда направляющая рейка находится в креплении.Используя отверстие для винта M6 в направляющей рейке, приспособление также можно установить на конец направляющей рейки диаметром 95 мм. В этом направлении приспособление также может закреплять другую направляющую рейку диаметром 95 мм под прямым углом.При установке на конце прецизионной направляющей диаметром 95 мм можно использовать набор отверстий для позиционирующих штифтов Ø3,0 мм для облегчения выравнивания приспособления на направляющей рейке (позиционирующий штифт в комплект не входит).Приспособление совместимо с опорной плитой OMDP95C и используется для более гибкого монтажа макетной платы.Когда OMDP95C используется в сочетании с OMDK95B, это позволяет пользователю перемещать компоненты, не снимая направляющую рейку с приспособления.Это связано с тем, что конструкция OMDP95C позволяет свободно вращать крепежные винты.Как опорная плита OMDP95C, так и рельсовый зажим OMDK95B имеют соответствующие центровочные отверстия Ø3, так что установочные штифты (не входят в комплект) можно использовать для определения их ортогональности.
