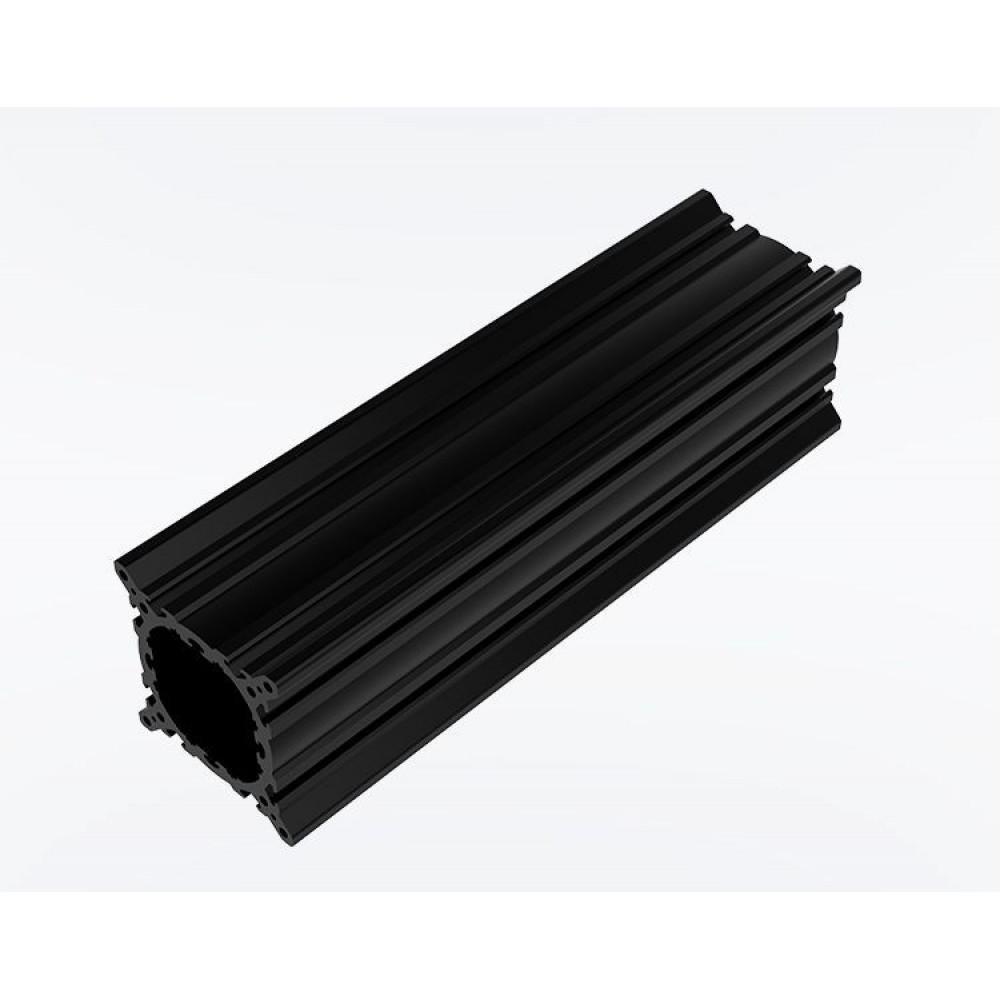

Конструкционные рельсы OMDQ600B

Конструкционные рельсы OMDQ600B — высококачественные комплектующие для лазерных систем. Обеспечивают точность и стабильность при перемещении лазерных компонентов. Идеально подходят для сборки прецизионного оборудования. Надёжность и долговечность делают их незаменимыми в производстве лазерно-оптических изделий.

• Наружное крыло эффективно образует монтажную поверхность в виде ласточкиного хвоста
• С обеих сторон имеется восемь отверстий для винтов M6
• Прочное бесцветное анодированное покрытие

Строительная рейка OMTOOLS диаметром 95 мм имеет внешние крылья по внешнему краю, образующие четыре эффективных ласточкиных хвоста на каждом торце.Кроме того, на каждой стороне дорожки имеются два параллельных Т-образных паза с шагом 46,0 мм.Эти характеристики направляющей рейки позволяют использовать стол направляющей рейки, пластину направляющей рейки и тройную гайку для установки стандартных оптико-механических компонентов непосредственно на направляющую рейку.Кроме того, на внешнем крыле имеется восемь положений с отверстиями для винтов M6.Расположение этих отверстий для винтов также совместимо с нашими выравнивающими ножками и подложками, которые предназначены для соединения направляющих рельсов друг с другом или размещения узла направляющих рельсов на плоской поверхности.

• Допуск параллельности торцевой поверхности направляющей рейки ±10 угловых минут；
• Наружное крыло образует монтажную поверхность в виде ласточкиного хвоста；
• На обоих концах имеется восемь отверстий для винтов M6；
• Четыре центровочных отверстия Ø3,0 мм для установки штифтов на обоих концах；
• Черное анодированное покрытие；

Прецизионная строительная рейка OMDQ-B серии OMTOOLS диаметром 95 мм аналогична строительной рейке серии OMDQ-A диаметром 95 мм, но имеет высокий допуск на угол наклона и используется для чувствительного экспериментального оборудования.Сбоку каждой рейки имеются два параллельных Т-образных паза с шагом 46,0 мм.Эти характеристики позволяют устанавливать стандартные оптико-механические компоненты непосредственно на направляющую с помощью монтажного стола направляющей, пластины направляющей или тройниковой гайки.На внешнем крыле имеется восемь положений с отверстиями для винтов M6, которые могут быть непосредственно механически совместимы с нашими выравнивающими ножками и подложкой. Все они могут использоваться для соединения направляющих друг с другом или для размещения направляющей в сборе на плоской поверхности.В каждом крыле прецизионной направляющей имеется четыре дополнительных отверстия диаметром 3,0 мм, которые используются для горизонтального крепления OMDK95B направляющей 95 мм или центровочного штифта специального устройства.
