| Всего прорезей для тройниковой гайки М68 | Габариты поперечного сечения, мм95 х 95 | Габариты, мм750 х 95 х 95 |
| Количество независимых направляющих4 | Крепёжные элементы16 х М6 | Материал корпусаАлюминиевый сплав 6061-T6 |
| Миллиметровая шкалаНет | Обработка поверхностиБесцветное анодирование | Прорезь для тройниковой гайки М6 на направляющую2 |

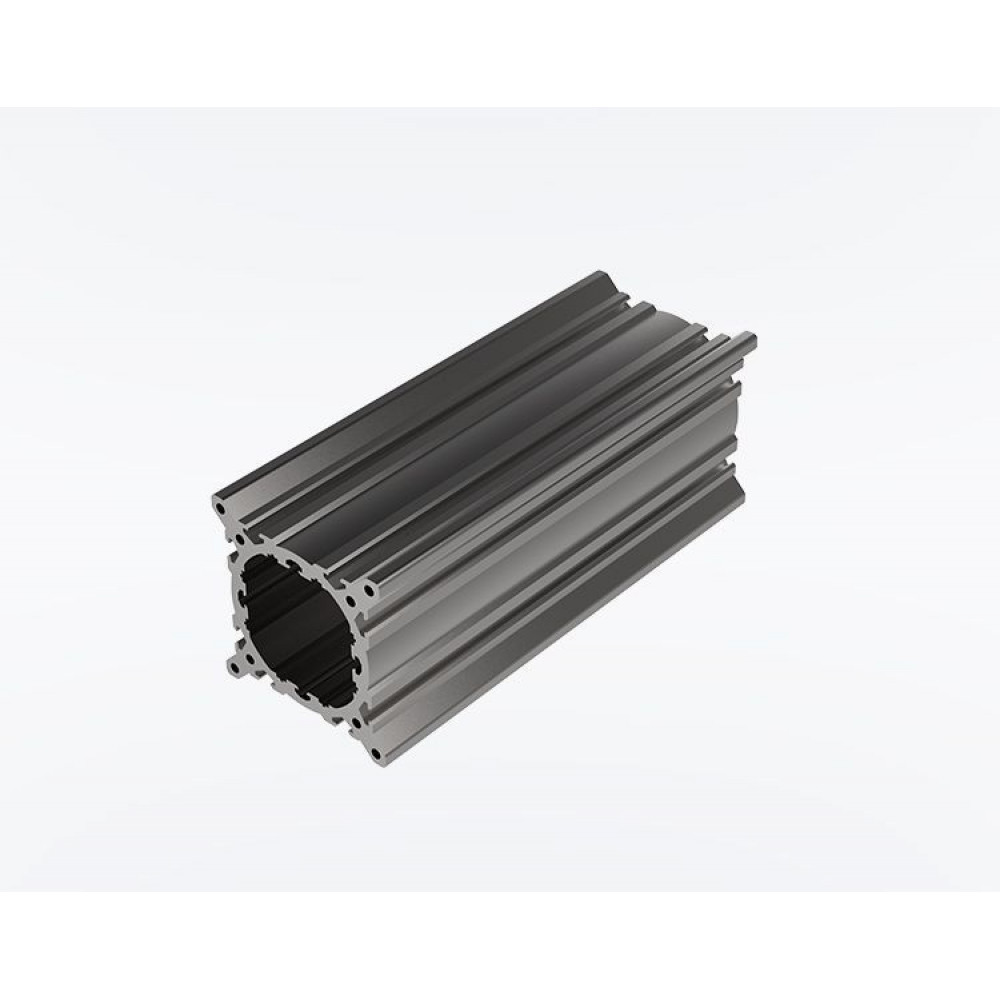

Конструкционные рельсы OMDQ750A — высококачественные комплектующие для лазерных систем. Обеспечивают точность и стабильность при перемещении лазерных компонентов. Идеально подходят для профессиональных установок. Надёжность и долговечность делают их незаменимыми в производстве лазерно-оптических изделий.
- Наружное крыло эффективно образует монтажную поверхность в виде ласточкиного хвоста
- С обеих сторон имеется восемь отверстий для винтов M6
- Прочное бесцветное анодированное покрытие
Строительная рейка OMTOOLS диаметром 95 мм имеет внешние крылья по внешнему краю, образующие четыре эффективных ласточкиных хвоста на каждом торце.Кроме того, на каждой стороне дорожки имеются два параллельных Т-образных паза с шагом 46,0 мм.Эти характеристики направляющей рейки позволяют использовать стол направляющей рейки, пластину направляющей рейки и тройную гайку для установки стандартных оптико-механических компонентов непосредственно на направляющую рейку.Кроме того, на внешнем крыле имеется восемь положений с отверстиями для винтов M6.Расположение этих отверстий для винтов также совместимо с нашими выравнивающими ножками и подложками, которые предназначены для соединения направляющих рельсов друг с другом или размещения узла направляющих рельсов на плоской поверхности.
| Всего прорезей для тройниковой гайки М6 | 8 |
|---|---|
| Габариты поперечного сечения, мм | 95 х 95 |
| Габариты, мм | 750 х 95 х 95 |
| Количество независимых направляющих | 4 |
| Крепёжные элементы | 16 х М6 |
| Материал корпуса | Алюминиевый сплав 6061-T6 |
| Миллиметровая шкала | Нет |
| Обработка поверхности | Бесцветное анодирование |
| Прорезь для тройниковой гайки М6 на направляющую | 2 |
| Световое отверстие | Есть |
| Световой диаметр, мм | 70 |
| Ширина направляющей Ласточкин Хвост, мм | 95 |
| Длина, мм | 750 |
|---|---|
| Тип | Объёмные |
