Конструкционные рельсы OMDR500B

Конструкционные рельсы OMDR500B — высококачественные комплектующие для лазерных систем. Обеспечивают точность и стабильность при перемещении лазерных компонентов. Идеально подходят для создания надёжных и точных установок. Прочные и долговечные, гарантируют стабильную работу вашего оборудования.

• Наружное крыло эффективно образует монтажную поверхность в виде ласточкиного хвоста
• С обеих сторон имеется восемь отверстий для винтов M6
• Прочное бесцветное анодированное покрытие

Строительная рейка OMTOOLS диаметром 95 мм имеет внешние крылья по внешнему краю, образующие четыре эффективных ласточкиных хвоста на каждом торце.Кроме того, на каждой стороне дорожки имеются два параллельных Т-образных паза с шагом 46,0 мм.Эти характеристики направляющей рейки позволяют использовать стол направляющей рейки, пластину направляющей рейки и тройную гайку для установки стандартных оптико-механических компонентов непосредственно на направляющую рейку.Кроме того, на внешнем крыле имеется восемь положений с отверстиями для винтов M6.Расположение этих отверстий для винтов также совместимо с нашими выравнивающими ножками и подложками, которые предназначены для соединения направляющих рельсов друг с другом или размещения узла направляющих рельсов на плоской поверхности.

• Минимальная занимаемая площадь, используемая для направляющей одномерной конструкции диаметром 95 мм；
• Канавка с зазором длиной 50,8 мм для крепления к оптической платформе；
• Нижняя режущая канавка обеспечивает две соединительные линии；
• Черный анодированный, с градуированным диапазоном；

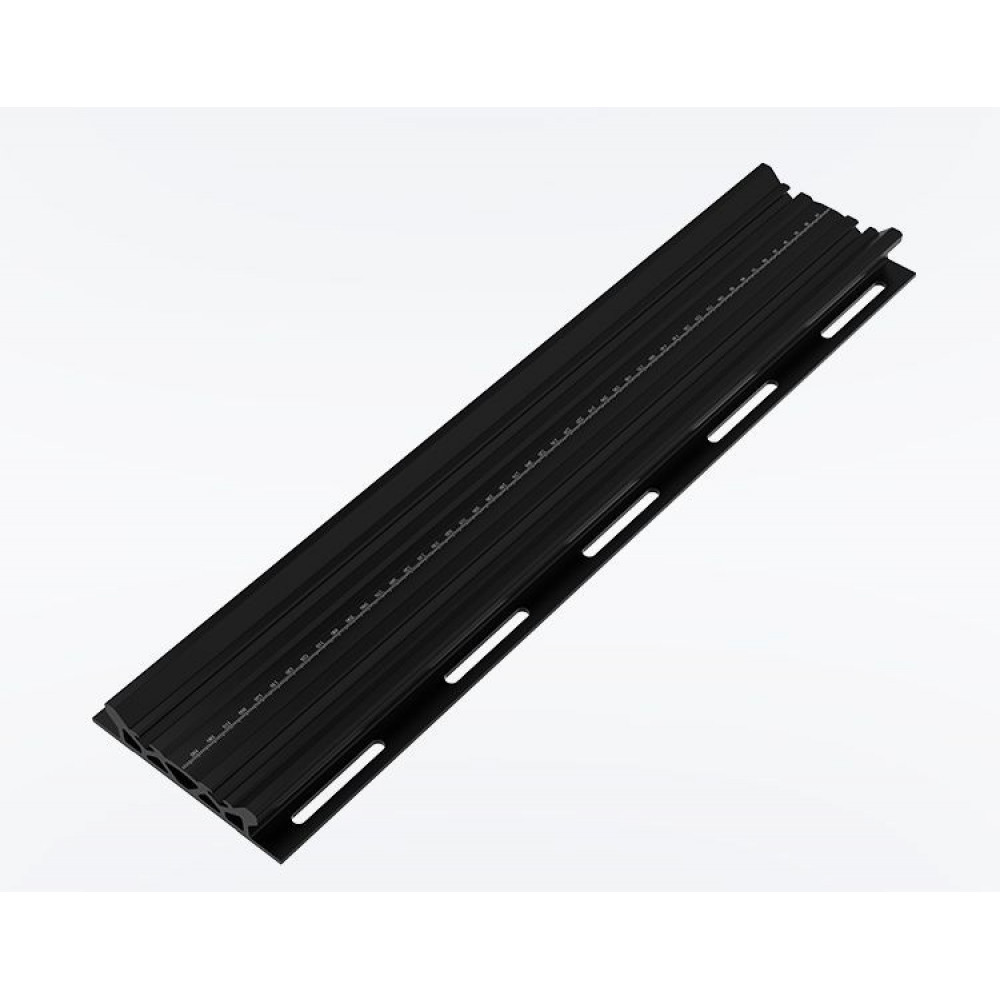

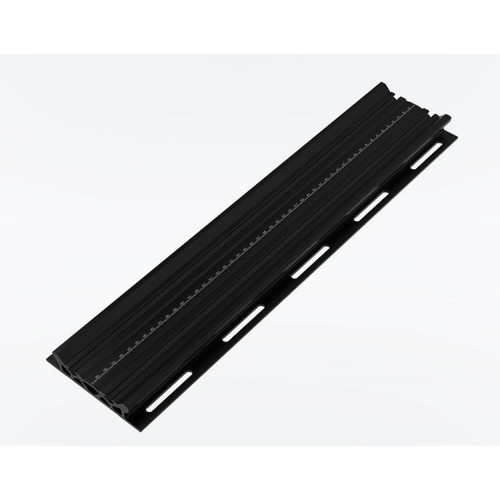

Односторонняя структурная направляющая OMDR-B OMTOOLS 95 мм серии OMDR-B имеет ту же монтажную поверхность, что и стандартная четырехсторонняя направляющая.На каждой стороне направляющей имеется несколько зазорных канавок длиной 50,8 мм, можно использовать винты с капюшоном M6, а в нижней части имеется режущая канавка, которая позволяет надежно установить направляющую на ее монтажную поверхность.Эта компактная, универсальная конструкция позволяет легко устанавливать компоненты на основе OMDK-A на оптическую платформу или макетную плату.Серия OMDR-B имеет черную анодированную поверхность, а каждая рейка также имеет шкалу с шагом 1 мм для точного и повторяемого позиционирования по длине рейки.
