Габариты, мм95 х 95 х 95 | Длина хода, мм- | Крепёжные элементы16 х М6 |
Материал корпусаАлюминиевый сплав 6061-T6 | Обработка поверхностиЧёрное анодирование | Размер столика, мм95 х 95 |
Световое отверстиеНет | Толщина пластины, мм95 |
Конструкционные опоры и основания OMDL95A — надёжные комплектующие для лазерных систем. Обеспечивают точное позиционирование и стабильность работы оборудования. Изготовлены из высококачественных материалов. Подходят для различных лазерно-оптических устройств. Гарантируют долгий срок службы и высокую точность. Идеальны для профессиональных установок.
- С множеством монтажных отверстий для компонентов на боковой стороне 95-мм направляющей
- Может вставляться и выниматься в любом положении по направляющей 95 мм
- Может скользить по рельсу диаметром 95 мм перед фиксацией
- Выпускается в диапазоне длин от 25,0 мм до 100,0 мм
Защелкивающийся кронштейн рейки OMTOOLS можно закрепить сбоку от рейки диаметром 95 мм, затянув установленный сбоку стопорный винт M6.Ослабьте стопорный винт, и вспомогательный механизм открывания выдвинет шарнирный зажимной рычаг и обеспечит достаточный зазор для "ласточкиного хвоста" 95-миллиметровой рейки, чтобы скобу рейки можно было вставить или снять в любом положении вдоль боковой части рейки.Кроме того, когда кронштейн закреплен на направляющей рейке, стопорный винт можно слегка ослабить, чтобы позволить кронштейну скользить по краю направляющей рейки и перемещать его в другом месте.Каждый рельсовый кронштейн имеет множество отверстий для винтов M6 для установки компонентов оптической машины.При установке на направляющую рейку, если вам нужен кронштейн с более низким профилем, вы можете изготовить монтажную пластину направляющей рейки OMDP66A.
- Соедините пять направляющих в параллельном и вертикальном направлениях;
- Цельная алюминиевая конструкция, хорошая твердость;
- Используйте винты с низким каналом;

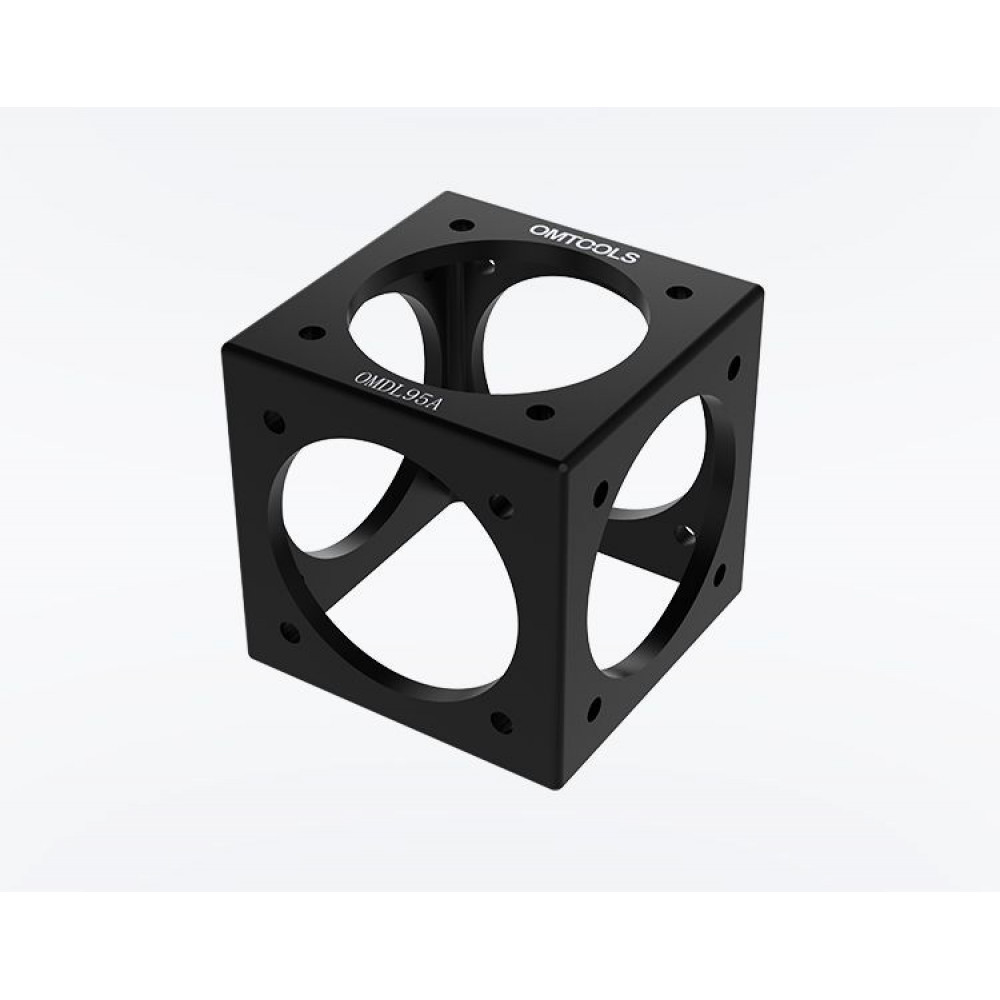

OMTOOLS пятиходовой куб OMDL95A позволяет соединять направляющую с торца или под прямым углом.Пять монтажных поверхностей куба имеют центральное отверстие со сквозным отверстием 71,9 мм, обеспечивающее беспрепятственный оптический путь. На каждой поверхности также имеется по четыре сквозных отверстия, которые совпадают и совмещаются с четырьмя сквозными отверстиями с резьбой M6 на конце стандартной 95-мм направляющей рейки.way cube состоит из алюминиевого блока, обработанного для обеспечения вертикальности и параллельности пяти монтажных поверхностей.Пожалуйста, обратите внимание, что крышка стандартного винта M6 будет касаться друг друга при установке прилегающей поверхности куба, что предотвратит затягивание направляющей рейки.Поэтому мы рекомендуем использовать низкопрофильные винты, которые имеют меньшую высоту крышки винта.
Габариты, мм | 95 х 95 х 95 |
---|---|
Длина хода, мм | - |
Крепёжные элементы | 16 х М6 |
Материал корпуса | Алюминиевый сплав 6061-T6 |
Обработка поверхности | Чёрное анодирование |
Размер столика, мм | 95 х 95 |
Световое отверстие | Нет |
Толщина пластины, мм | 95 |
