Габариты, мм95 х 111 х 111 | Длина хода, мм- | Крепёжные элементы4 х М6 (контрборы); 4 х М6 |
Материал корпусаАлюминиевый сплав 6061-T6 | Обработка поверхностиЧёрное анодирование | Размер столика, мм95 х 95 |
Световое отверстиеНет | Угол хода, градусы±90 |
Конструкционные опоры и основания OMDM95A — это высококачественные комплектующие для лазерных систем. Обеспечивают надёжную фиксацию и точную установку оборудования. Изготовлены из прочных материалов, устойчивы к внешним воздействиям. Подходят для различных моделей лазерных устройств. Прецизионная инженерия для ваших лазерных проектов.
- Двухступенчатая направляющая может быть закреплена под любым углом;
- Угол между направляющими может быть зафиксирован с помощью болта и гайки M12;

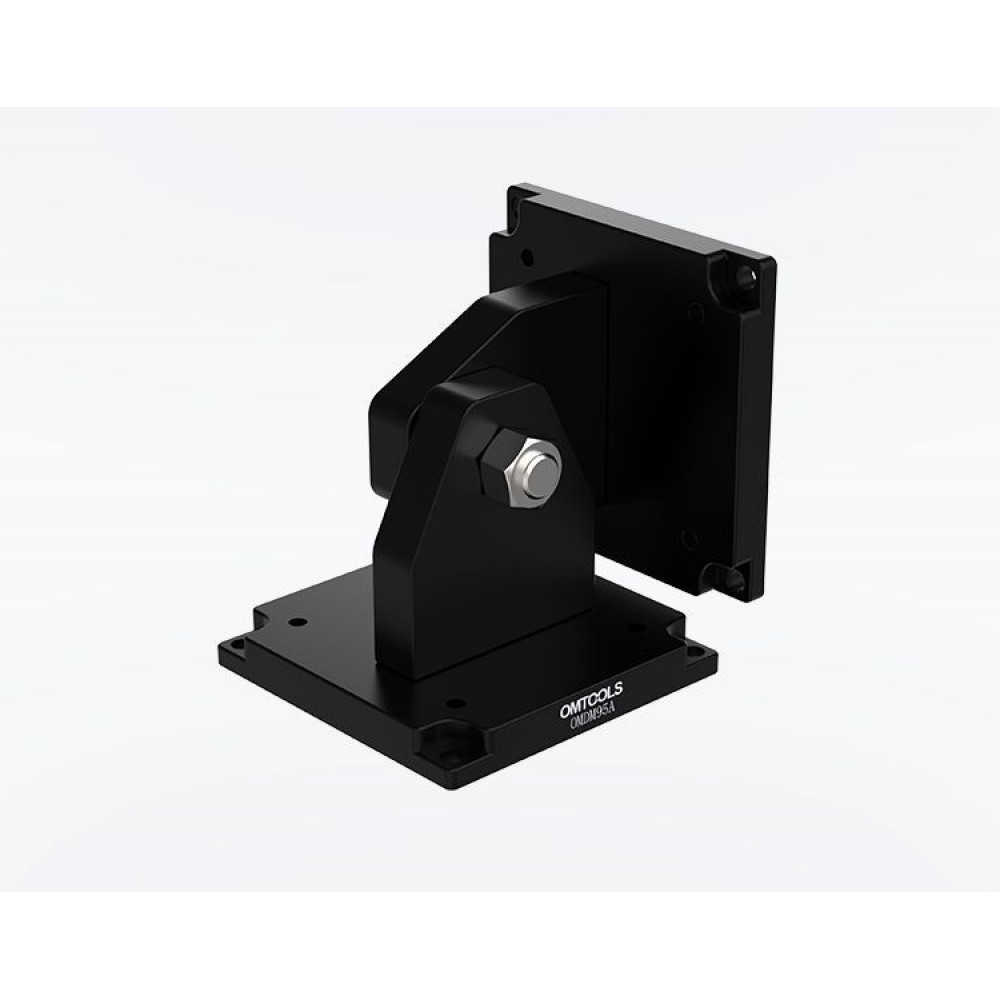

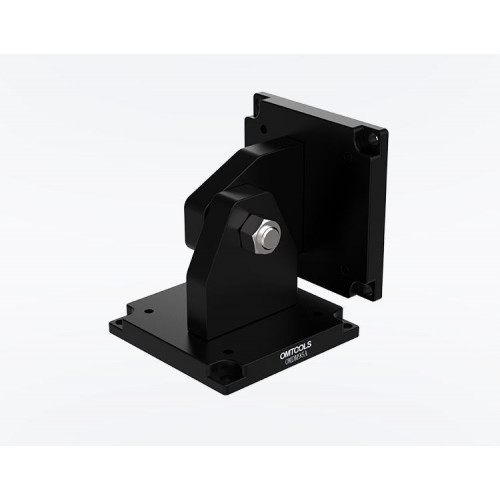

Поворотная опора OMTOOLS для направляющих OMDM95A имеет диапазон поворота ± 90 °, что чрезвычайно подходит для строительства крупногабаритных непрямоугольных конструкций.Когда соединенная с ним направляющая установлена под нужным углом, затяните болт и гайку M12, установленные сбоку, чтобы зафиксировать соединительную конструкцию.В верхних углах двух сторон шарнирного соединения имеется в общей сложности четыре сквозных отверстия, и шарнирное соединение может быть прикреплено к опорной плите вертикального монтажа OMDP102C или к резьбе M6 на конце стандартной направляющей 95 мм.Комбинированная конструкция поворотной опоры и рамы направляющей рейки позволяет устанавливать две направляющие рейки диаметром 95 мм под любым углом в любом положении вдоль базовой направляющей рейки.
Габариты, мм | 95 х 111 х 111 |
---|---|
Длина хода, мм | - |
Крепёжные элементы | 4 х М6 (контрборы); 4 х М6 |
Материал корпуса | Алюминиевый сплав 6061-T6 |
Обработка поверхности | Чёрное анодирование |
Размер столика, мм | 95 х 95 |
Световое отверстие | Нет |
Угол хода, градусы | ±90 |
