Конструкционные опоры и основания OMDN95B

Конструкционные опоры и основания OMDN95B — надёжные комплектующие для лазерных систем. Обеспечивают точное позиционирование и стабильность оборудования. Изготовлены из высококачественных материалов. Подходят для профессиональных установок. Гарантируют долгий срок службы и бесперебойную работу.

• С множеством монтажных отверстий для компонентов на боковой стороне 95-мм направляющей
• Может вставляться и выниматься в любом положении по направляющей 95 мм
• Может скользить по рельсу диаметром 95 мм перед фиксацией
• Выпускается в диапазоне длин от 25,0 мм до 100,0 мм

Защелкивающийся кронштейн рейки OMTOOLS можно закрепить сбоку от рейки диаметром 95 мм, затянув установленный сбоку стопорный винт M6.Ослабьте стопорный винт, и вспомогательный механизм открывания выдвинет шарнирный зажимной рычаг и обеспечит достаточный зазор для "ласточкиного хвоста" 95-миллиметровой рейки, чтобы скобу рейки можно было вставить или снять в любом положении вдоль боковой части рейки.Кроме того, когда кронштейн закреплен на направляющей рейке, стопорный винт можно слегка ослабить, чтобы позволить кронштейну скользить по краю направляющей рейки и перемещать его в другом месте.Каждый рельсовый кронштейн имеет множество отверстий для винтов M6 для установки компонентов оптической машины.При установке на направляющую рейку, если вам нужен кронштейн с более низким профилем, вы можете изготовить монтажную пластину направляющей рейки OMDP66A.

• диапазон вертикальной регулировки 30 мм, фиксируется шестигранной гайкой M12；
• Прочная вращающаяся накладка из нержавеющей стали；
• Каждая выравнивающая опора выдерживает нагрузку до 226 кг.；

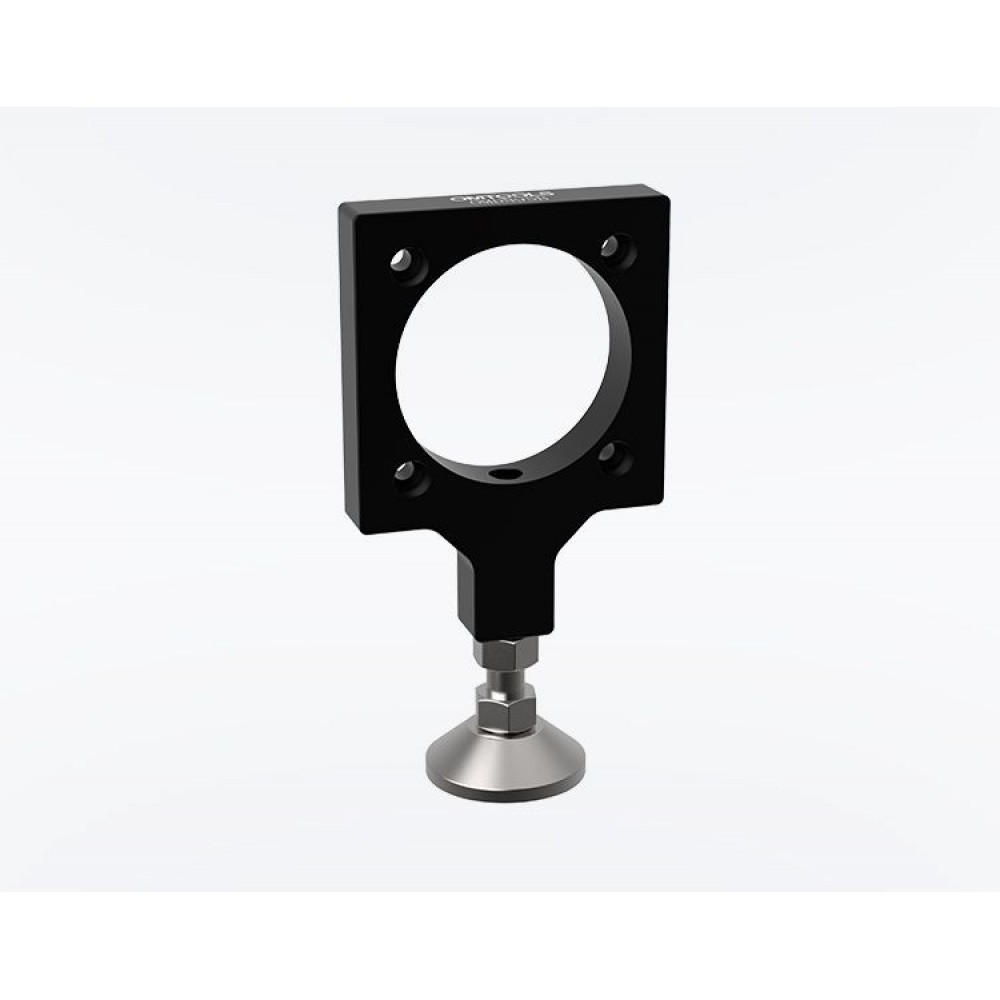

Вертикальные выравнивающие ножки OMDN95B и OMDN150B OMTOOLS имеют четыре сквозных отверстия с потайной головкой M6, расположение которых позволяет использовать четыре винта M6 для крепления выравнивающих ножек к концу направляющей XT95.Каждая выравнивающая лапка имеет центральное отверстие со сквозным отверстием 71,9 мм.Диапазон вертикальной регулировки выравнивающей ножки составляет 30 мм.После установки правильной высоты дальнейшую регулировку можно предотвратить, затянув стопорную гайку.Прочная вращающаяся накладка из нержавеющей стали обеспечивает стабильный контакт выравнивающей ножки с контактной поверхностью даже при наклоне поверхности.Во избежание тряски мы рекомендуем трехточечную опору направляющей относительно монтажной плоскости.Например, установите направляющую параллельно поверхности и выберите регулировку OMDN95B с одной ножкой и OMDN150B с двумя ножками.
