| Гигроскопичностьотсутствует | Двулучепреломление (Δn=ne-no)Δn=-0.083@632.8 нм; Δn=-0.076@1064 нм; Δn=-0.074@1300 нм | Диапазон прозрачности на уровне "0"0.42 – 5.2 мкм |
| Коэффициенты линейного расширения∥c – 2.2 ×10-6К-1, ∥a–2.0 ×10-6К-1 | Кристаллическая структураОтрицательный одноосный кристалл, Тригональная сингония, Точечная группа 3m | Плотность4.64 г/см3 |
| Показатель преломленияno= 2.286, ne= 2.203 @632.8 нм; no= 2.232, ne= 2.156@1064 нм; no= 2.220, ne= 2.146@1300 нм | Твёрдость по Моосу5 | Теплопроводность38 Вт/(м×К) |

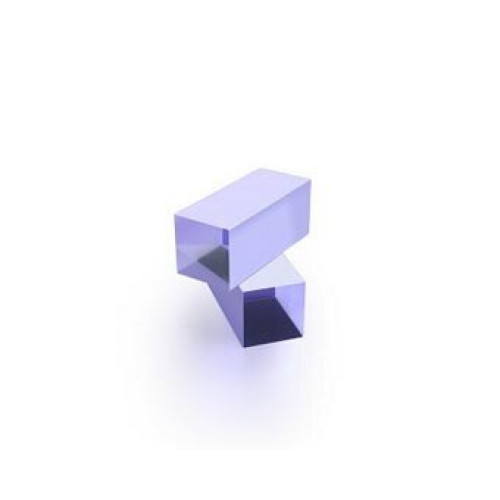

LiNbO3 - Двулучепреломляющий кристалл ниобата лития
Кристалл ниобата лития (LiNbO3) характеризуется низкой стоимостью, хорошими механическими и физическими свойствами. Он также обладает высокой оптической однородностью. Благодаря этому клинья, изготовленные из LiNbO3, повсеместно используются в волоконных изоляторах и циркуляторах.
Технические характеристики двулучепреломляющих клиньев для волоконно-оптических изоляторов фирмы Castech
|
Апертура |
От 1,0 x 1,0 мм2 до 4.0 x 4.0 мм2 |
|
Допуск размера |
+/-0,05 мм |
|
Допуск угла клина |
+/-0,1° |
|
Ориентация оптической оси |
+/-0,5° |
|
Плоскостность |
λ/4 для 632,8 нм |
|
Качество поверхности |
20-10 |
|
Просветляющее покрытие |
R<0,2% для 1550±40 нм |
|
Стандартные размеры |
1,25 мм x 1,25 мм x 0,5 мм |
| Угол клина | 13° или 15° |
| Направление среза | φ=22.5° |
Примечание: Другие размеры и покрытия доступны по запросу.
CASTECH предлагает
- от 50 000 до 100 000 шт/месяц клиньев LiNbO3, используемых для волоконно-оптических изоляторов и циркуляторов
- Надежная доставка
- Строгий контроль качества
- Техническая поддержка
- Очень конкурентоспособная цена
| Гигроскопичность | отсутствует |
|---|---|
| Двулучепреломление (Δn=ne-no) | Δn=-0.083@632.8 нм; Δn=-0.076@1064 нм; Δn=-0.074@1300 нм |
| Диапазон прозрачности на уровне "0" | 0.42 – 5.2 мкм |
| Коэффициенты линейного расширения | ∥c – 2.2 ×10-6К-1, ∥a–2.0 ×10-6К-1 |
| Кристаллическая структура | Отрицательный одноосный кристалл, Тригональная сингония, Точечная группа 3m |
| Плотность | 4.64 г/см3 |
| Показатель преломления | no= 2.286, ne= 2.203 @632.8 нм; no= 2.232, ne= 2.156@1064 нм; no= 2.220, ne= 2.146@1300 нм |
| Твёрдость по Моосу | 5 |
| Теплопроводность | 38 Вт/(м×К) |
| Угол отклонения ρ | ρ=2.13°@632.8 нм; ρ=1.98°@1064 нм; ρ=1.95°@1300 нм |
