| Допуск по размеруОсь Z: ±0,2 мм; Ось X и ось Y: ±0,1 мм | Искажение волнового фронта< λ/4 для 633 нм | Параллелизм< 20" |
| Просветляющее покрытиеR < 0,2% для 1064 нм | Размер9 X 9 X 25 мм3 или 4 X 4 X 15 мм3; Другие размеры доступны по запросу | Точность ориентацииОсь Z: < ±5', ось X и ось Y: <±10' |
| ФаскаМеньше, чем 0,5 мм для 45° | ЭлектродыПозолоченные/хромированные концы на оси X | Качество поверхности10/5 царапины/углубления |

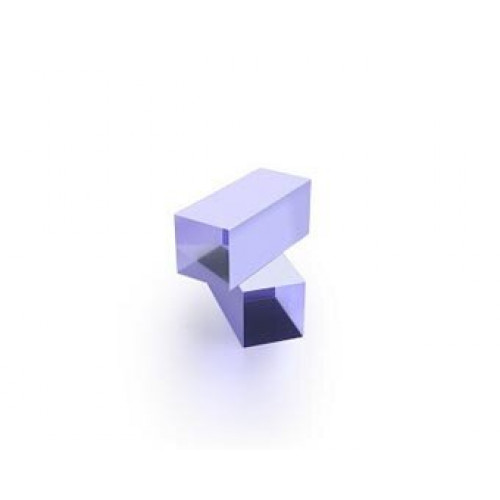

LiNbO3 - Электрооптический кристалл ниобата лития
Кристалл ниобата лития LiNbO3 часто применяется как электрооптический модулятор и модулятор добротности для лазеров на кристаллах Nd:YAG, Nd:YLF и Ti:Sapphire, а также как модулятор для волоконной оптики. В таблице, приведенной ниже, перечислены параметры кристалла LiNbO3 фирмы Castech
|
Тип Параметры |
Буля |
Пластина |
||
|
Диаметр |
f3" |
f4" |
f3" |
f4" |
|
Длина или толщина (мм) |
≤ 100 |
≤ 50 |
0,35-0,5 |
|
|
Ориентация |
127,86°Y, 64°Y, 135°Y, X, Y, Z, и другие |
|||
|
Эталонная ориентация |
X,Y |
|||
|
Эталонная длина |
22±2 мм |
32±2 мм |
22±2 мм |
32±2 мм |
|
Фронтальная полировка |
|
Зеркальная полировка 5-15 Å |
||
|
Затирка задней стороны |
|
0,3-1,0 мкм |
||
|
Плоскостность (мкм) |
|
≤ 15 |
||
|
Изгиб (мкм) |
|
≤ 25 |
||
Кристалл LiNbO3 - это также отличный акустооптический материал для пластин поверхностных акустических (SAW) и акустооптических волн. CASTECH производит акустические (SAW) кристаллы LiNbO3 в пластинах, разрезанных булях, готовых компонентов и изготовленных на заказ элементов.
Типичные параметры SAW
|
Тип среза |
Скорость SAW(м/с) |
Коэффициент электромеханической связи (%) |
Температурный коэффициент скорости TCV (10-6/°C) |
Температурный коэффициент задержки TCD (10-6/°C) |
|
127,86° Y-X |
3970 |
5,5 |
-60 |
78 |
|
Y-X |
3485 |
4,3 |
-85 |
95 |
| Допуск по размеру | Ось Z: ±0,2 мм; Ось X и ось Y: ±0,1 мм |
|---|---|
| Искажение волнового фронта | < λ/4 для 633 нм |
| Параллелизм | < 20" |
| Просветляющее покрытие | R < 0,2% для 1064 нм |
| Размер | 9 X 9 X 25 мм3 или 4 X 4 X 15 мм3; Другие размеры доступны по запросу |
| Точность ориентации | Ось Z: < ±5', ось X и ось Y: <±10' |
| Фаска | Меньше, чем 0,5 мм для 45° |
| Электроды | Позолоченные/хромированные концы на оси X |
| Качество поверхности | 10/5 царапины/углубления |
|---|---|
| Плоскостность | λ/8 для 633 нм |
