Габариты поперечного сечения, мм19 х 9,6 | Габариты, мм300 х 19 х 9,6 | Количество независимых направляющих1 |
Крепёжные элементы7 х М6 (контрборы) 2 х слоты М6 | Материал корпусаАлюминиевый сплав 6061-T6 | Миллиметровая шкалаЕсть |
Обработка поверхностиЧёрное анодирование | Ширина направляющей Ласточкин Хвост, мм18 | Длина, мм300 |
Миниатюрные рельсы LBA300 — это высококачественные комплектующие для лазерных систем. Обеспечивают точное и плавное движение лазерных компонентов. Идеально подходят для лабораторных и демонстрационных установок. Надёжность и простота в использовании делают их незаменимыми в различных лазерно-оптических проектах. Материал: алюминиевый сплав 6061-T6
Компактный профиль
Лазерная шкала используется для точного построения

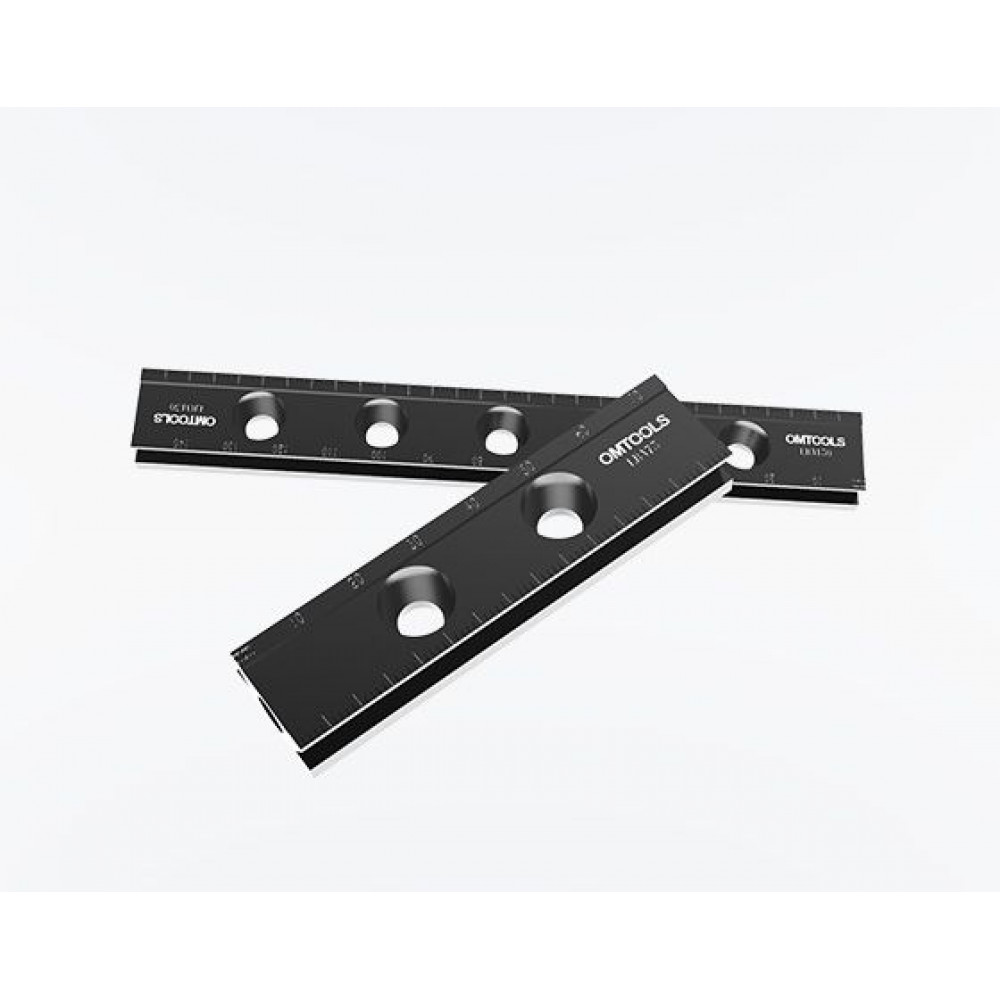

Миниатюрная направляющая OMTOOLS серии LBA с пазом в виде ласточкиного хвоста подходит для нашего защелкивающегося направляющего слайдера в виде ласточкиного хвоста.На направляющей рейке нанесена лазерная гравировка со шкалой с индексом 1,0 мм, а каждые 10 мм отмечены цифровой шкалой, которая используется для точного позиционирования оптико-механического оборудования.Благодаря нескольким отверстиям с потайной головкой M6 направляющие рельсы длиной более 150 мм имеют несколько пазов для крепления на талии M6, а направляющие рельсы LDA26 также можно использовать для крепления прижимного блока для фиксации направляющей, которую можно гибко устанавливать на макетных платах или оптических платформах.Направляющий рельс подвергнут прецизионной механической обработке, обжат и имеет форму в направлении длины. На обоих концах направляющего рельса имеются цилиндрические штифты Ø 6 для позиционирования, что позволяет увеличить длину нескольких направляющих рельсов, соединенных в начале и конце.
Габариты поперечного сечения, мм | 19 х 9,6 |
---|---|
Габариты, мм | 300 х 19 х 9,6 |
Количество независимых направляющих | 1 |
Крепёжные элементы | 7 х М6 (контрборы) 2 х слоты М6 |
Материал корпуса | Алюминиевый сплав 6061-T6 |
Миллиметровая шкала | Есть |
Обработка поверхности | Чёрное анодирование |
Ширина направляющей Ласточкин Хвост, мм | 18 |
Длина, мм | 300 |
---|
