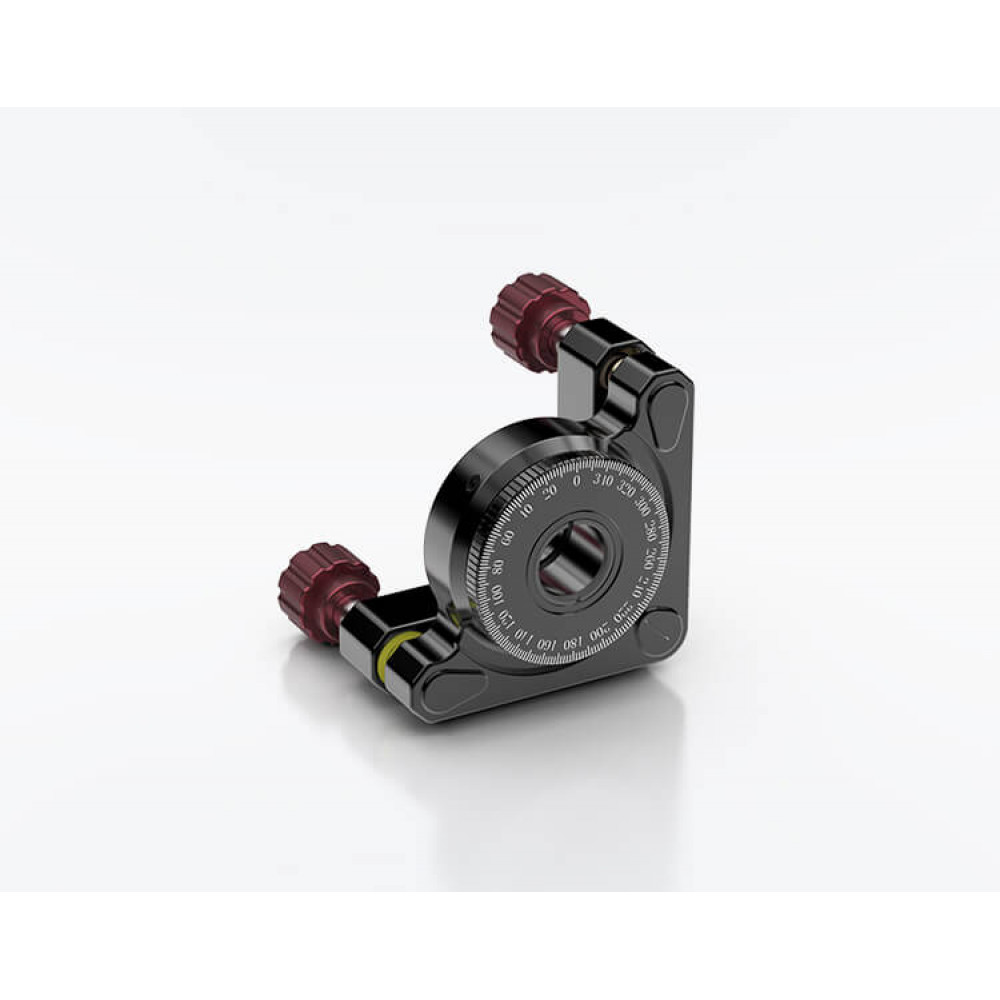

Многоосевые держатели оптики OMFW25B
Новинка
Характеристики
| Вращение по оси θX, градус360 | Вращение по оси θY, градус±3 | Вращение по оси θZ, градус±3 |
| ВысокостабильныйНет | Диаметр зажимаемого компонента, мм25.4 | Длина хода, мм±5 |
| Количество осей4 | Максимальная толщина компонента, мм12.6 | Материал корпусаАлюминиевый сплав 6061-T6 |
Описание
Многоосевые держатели оптики OMFW25B — это высококачественные комплектующие для лазерно-оптических систем. Обеспечивают точную фиксацию оптических элементов с возможностью многоосевой регулировки. Идеально подходят для настройки и выравнивания лазерных лучей. Надёжная конструкция и простота использования делают их незаменимыми в работе. Повысьте точность ваших установок с держателями OMFW25B. Прецизионная вращающаяся регулировочная рамка OMTOOLS имеет характеристики как оптической, так и ручной регулировочной рамки, может непрерывно поворачиваться на 360 ° и может обеспечивать регулировку шага / отклонения ± 4 °, регулировку точности шкалы на 2 °, а поворот регулировочной рамки можно зафиксировать стопорными винтами.
Технические характеристики Многоосевые держатели оптики OMFW25B
| Вращение по оси θX, градус | 360 |
|---|---|
| Вращение по оси θY, градус | ±3 |
| Вращение по оси θZ, градус | ±3 |
| Высокостабильный | Нет |
| Диаметр зажимаемого компонента, мм | 25.4 |
| Длина хода, мм | ±5 |
| Количество осей | 4 |
| Максимальная толщина компонента, мм | 12.6 |
| Материал корпуса | Алюминиевый сплав 6061-T6 |
| Метод фиксации | 6 х М4 (контрбор), М6 (резьба) |
| Метод фиксации оптики | Стопорное кольцо |
| Метод фиксации чипа | Стопорное кольцо |
| Минимальная толщина компонента, мм | - |
| Наличие блокировки | Нет |
| Обработка поверхности | Чёрное анодирование |
| Перемещение по оси X, мм | ±5 |
| Прижимные кольца в комплекте, шт | 1 |
| Производитель | OMTOOLS |
| Рабочие оси | X, θX, θY, θZ |
| Резьба для крепления оптики | SM1 |
| Световой диаметр, мм | 22.8 |
| Серия | OMFW - Серия держателей для поляризаторов |
| Тип крепления оптики | Закрытое |
| Точность линейной регулировки, мм/оборот | 0.25 |
| Точность регулировки по оси θY, градус/оборот | 0.24 |
| Точность регулировки по оси θZ, градус/оборот | 0.24 |
| Точность угловой регулировки, градус/оборот | 0.24 |
| Угол хода, градусы | 360 х ±4 х ±4 |
| Цена деления основной шкалы, градусы | 2 |
