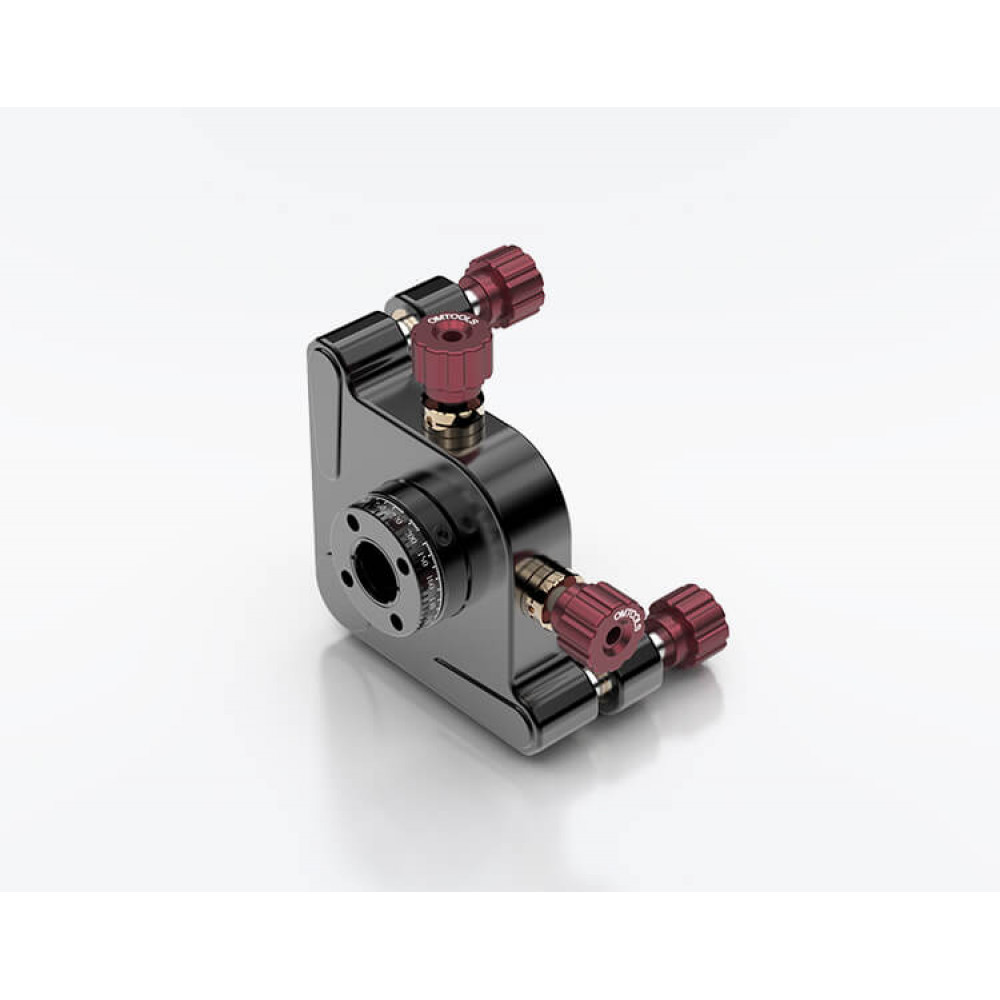

Многоосевые держатели оптики OMSA12B
Новинка
Характеристики
| Вращение по оси θX, градус360 | Вращение по оси θY, градус±4 | Вращение по оси θZ, градус±4 |
| ВысокостабильныйНет | Диаметр зажимаемого компонента, мм12.7 | Длина хода, мм±5 х ±1,5 х ±1,5 |
| Количество осей6 | Максимальная толщина компонента, мм19.3 | Материал корпусаАлюминиевый сплав 6061-T6 |
Описание
Многоосевые держатели оптики OMSA12B — это высококачественные комплектующие для лазерно-оптических систем. Обеспечивают точное позиционирование оптических элементов. Надежная конструкция и простота использования. Идеально подходят для профессиональных установок. Повышают точность и стабильность работы оборудования. Шестиосевая оптическая рамка регулировки поворота OMTOOLS имеет функцию перемещения по трем осям и вращения вокруг трех осей.Регулировочная рамка доступна в трех размерах, а монтажная часть имеет резьбовые отверстия SM05, SM1 или SM2 для установки оптических компонентов или компонентов с резьбой SM.
Технические характеристики Многоосевые держатели оптики OMSA12B
| Вращение по оси θX, градус | 360 |
|---|---|
| Вращение по оси θY, градус | ±4 |
| Вращение по оси θZ, градус | ±4 |
| Высокостабильный | Нет |
| Диаметр зажимаемого компонента, мм | 12.7 |
| Длина хода, мм | ±5 х ±1,5 х ±1,5 |
| Количество осей | 6 |
| Максимальная толщина компонента, мм | 19.3 |
| Материал корпуса | Алюминиевый сплав 6061-T6 |
| Метод фиксации | 2 х М4 (контрбор), М6 (резьба) |
| Метод фиксации оптики | Стопорное кольцо |
| Метод фиксации чипа | Стопорное кольцо |
| Минимальная толщина компонента, мм | - |
| Наличие блокировки | Нет |
| Обработка поверхности | Чёрное анодирование |
| Перемещение по оси X, мм | ±5 |
| Перемещение по оси Y, мм | ±1,5 |
| Перемещение по оси Z, мм | ±1,5 |
| Прижимные кольца в комплекте, шт | 1 |
| Производитель | OMTOOLS |
| Рабочие оси | X, Y, Z, θX, θY, θZ |
| Резьба для крепления оптики | SM05 |
| Световой диаметр, мм | 11.4 |
| Серия | OMSA - Серия шестиосевых держателей |
| Тип крепления оптики | Закрытое |
| Точность линейной регулировки, мм/оборот | 0.25 |
| Точность регулировки по оси θY, градус/оборот | 0.35 |
| Точность регулировки по оси θZ, градус/оборот | 0.35 |
| Точность угловой регулировки, градус/оборот | 0.35 |
| Угол хода, градусы | 360 х ±4 х ±4 |
| Цена деления основной шкалы, градусы | 5 |
