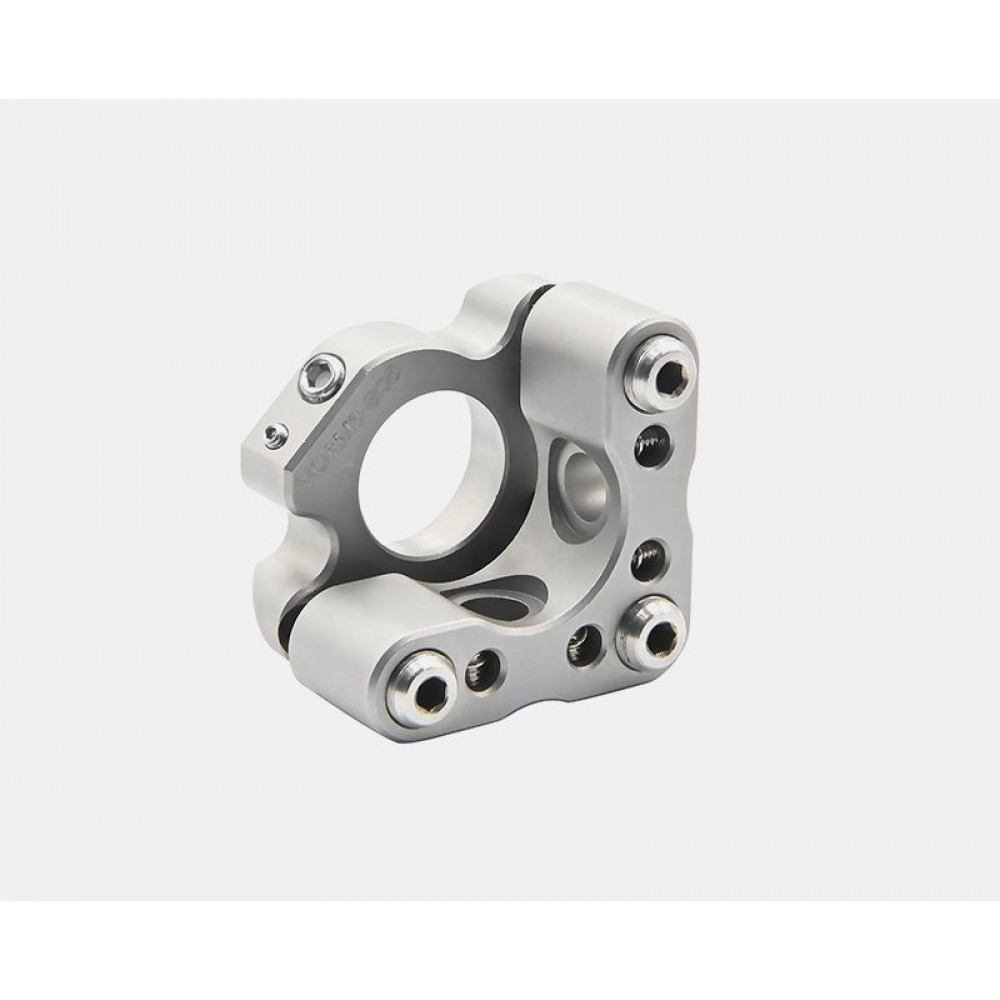

Многоосевые держатели оптики VOAM3-S05
Новинка
Характеристики
| Вращение по оси θY, градус±5 | Вращение по оси θZ, градус±5 | ВысокостабильныйДа |
| Габариты, мм25,4 х 25, х 421,7 | Диаметр зажимаемого компонента, мм12.7 | Длина хода, мм10 |
| Количество осей3 | Количество юстирующих винтов3 | Масса, г39.5 |
Описание
Многоосевые держатели оптики VOAM3-S05 — это высококачественные комплектующие для лазерно-оптических систем. Обеспечивают точную фиксацию оптических элементов с возможностью многоосевой регулировки. Идеально подходят для настройки и выравнивания лазерных лучей. Надёжная конструкция и простота использования делают их незаменимыми в профессиональной работе.
Технические характеристики Многоосевые держатели оптики VOAM3-S05
| Вращение по оси θY, градус | ±5 |
|---|---|
| Вращение по оси θZ, градус | ±5 |
| Высокостабильный | Да |
| Габариты, мм | 25,4 х 25, х 421,7 |
| Диаметр зажимаемого компонента, мм | 12.7 |
| Длина хода, мм | 10 |
| Количество осей | 3 |
| Количество юстирующих винтов | 3 |
| Масса, г | 39.5 |
| Метод фиксации | 2 х под M4 (контрбор) |
| Метод фиксации оптики | Зажимной винт |
| Минимальная толщина компонента, мм | 3 |
| Наличие блокировки | Нет |
| Обработка поверхности | Термическая обработка |
| Перемещение по оси X, мм | 10 |
| Производитель | OBT |
| Рабочие оси | X, θY, θZ |
| Световой диаметр, мм | 11.43 |
| Серия | VOAM - Стальные трёхвинтовые держатели |
| Тип крепления оптики | Закрытое |
| Толщина зажимаемого компонента, мм | 3 и более |
| Точность линейной регулировки, мм/оборот | 0.25 |
| Точность угловой регулировки, градус/оборот | 1.13 |
| Угол хода, градусы | ±5 х ±5 |
| Юстирующий винт | M5х0,25 |
Характеристики
| Материал | Нержавеющая сталь 304 |
|---|
