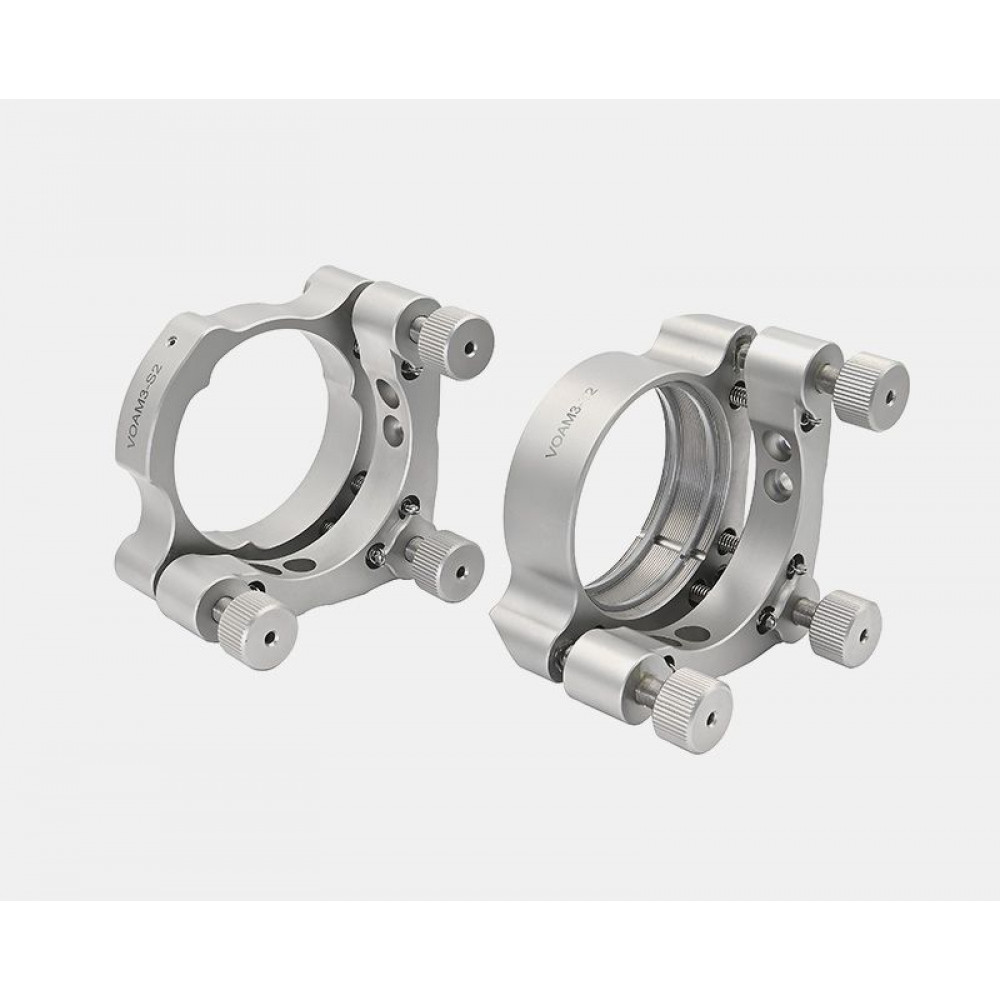

Многоосевые держатели оптики VOAM3-S2
Новинка
Характеристики
| Вращение по оси θY, градус±3,4 | Вращение по оси θZ, градус±3,4 | ВысокостабильныйДа |
| Высота оптической оси (относительно основания), мм35.56 | Габариты, мм69 х 69 х 36 | Диаметр зажимаемого компонента, мм50.8 |
| Длина хода, мм13 | Количество осей3 | Количество юстирующих винтов3 |
Описание
Многоосевые держатели оптики VOAM3-S2 — это высококачественные комплектующие для лазерно-оптических систем. Обеспечивают точную фиксацию оптических элементов, минимизируя вибрации и искажения. Идеально подходят для профессионального использования в научных исследованиях, промышленности и медицине. Надёжность и точность — ключевые преимущества держателей VOAM3-S2.
Технические характеристики Многоосевые держатели оптики VOAM3-S2
| Вращение по оси θY, градус | ±3,4 |
|---|---|
| Вращение по оси θZ, градус | ±3,4 |
| Высокостабильный | Да |
| Высота оптической оси (относительно основания), мм | 35.56 |
| Габариты, мм | 69 х 69 х 36 |
| Диаметр зажимаемого компонента, мм | 50.8 |
| Длина хода, мм | 13 |
| Количество осей | 3 |
| Количество юстирующих винтов | 3 |
| Масса, г | 342.1 |
| Метод фиксации | 4 х под M4 (контрбор) |
| Метод фиксации оптики | Зажимной винт |
| Наличие блокировки | Нет |
| Обработка поверхности | Термическая обработка |
| Перемещение по оси X, мм | 13 |
| Производитель | OBT |
| Рабочие оси | X, θY, θZ |
| Световой диаметр, мм | 50.8 |
| Серия | VOAM - Стальные трёхвинтовые держатели |
| Тип крепления оптики | Закрытое |
| Толщина зажимаемого компонента, мм | Не ограничено |
| Точность линейной регулировки, мм/оборот | 0.35 |
| Точность угловой регулировки, градус/оборот | 0.7 |
| Угол хода, градусы | ±3,4 х ±3,4 |
| Юстирующий винт | M6х0,35 |
Характеристики
| Материал | Нержавеющая сталь 304 |
|---|
