| Вращение по оси θY, градус±1,5 | Вращение по оси θZ, градус±1,5 | Вынос центра вращения (относительно передней грани столика), мм25.4 |
| Высота столика, мм131.83 | Высота центра вращения (относительно основания), мм144.53 | Высота центра вращения (относительно столика), мм12.7 |
| Габариты (без учёта микрометра), мм147,07 х 44,45 х 131,83 | Грузоподъёмность, кг1 | Длина хода аттеньюатора, мм12,7 х 0,5 х 0,5 |

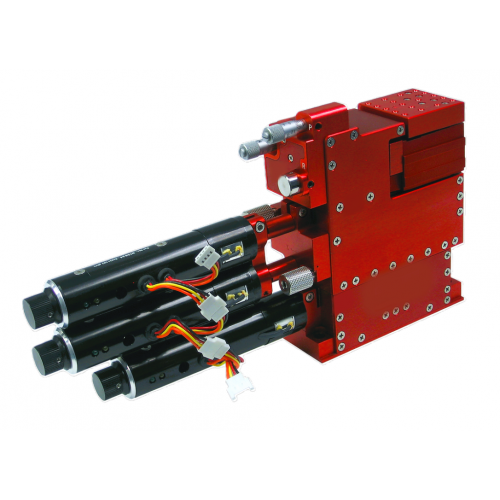

Многоосевые моторизованные манипуляторы L-P5-BBBMM-N-2A-HN-SI — это высокотехнологичное решение для автоматизации производственных процессов. Они обеспечивают высокую точность и скорость выполнения задач, что позволяет повысить эффективность работы и снизить затраты.
Манипуляторы имеют несколько осей, что позволяет им выполнять сложные движения и манипуляции с высокой точностью. Моторизованный привод обеспечивает плавное и точное перемещение, а прочная конструкция гарантирует долговечность и надёжность работы.
Эти манипуляторы идеально подходят для использования в различных отраслях, включая производство, логистику и медицину. Они могут использоваться для автоматизации сборки, упаковки, перемещения грузов и других задач.
Ключевые особенности:
- многоосевая конструкция;
- моторизованный привод;
- высокая точность и скорость;
- прочность и надёжность;
- широкий спектр применения.
| Вращение по оси θY, градус | ±1,5 |
|---|---|
| Вращение по оси θZ, градус | ±1,5 |
| Вынос центра вращения (относительно передней грани столика), мм | 25.4 |
| Высота столика, мм | 131.83 |
| Высота центра вращения (относительно основания), мм | 144.53 |
| Высота центра вращения (относительно столика), мм | 12.7 |
| Габариты (без учёта микрометра), мм | 147,07 х 44,45 х 131,83 |
| Грузоподъёмность, кг | 1 |
| Длина хода аттеньюатора, мм | 12,7 х 0,5 х 0,5 |
| Длина хода, мм | 12,7 х 2,5 х 2,5 |
| Жёсткость на вращение, Н∙м/рад | 150 х 100 х 130 |
| Количество осей | 5 |
| Критическая нагрузка, кг | 4.5 |
| Линейная жёсткость, кН/м | 140 х 110 х 40 |
| Масса, кг | 1.5 |
| Метод фиксации | 4 х Ø6,6 - 100х25 мм |
| Обработка поверхности | Красное анодирование |
| Перемещение по оси X, мм | 12.7 |
| Перемещение по оси Y, мм | 2.5 |
| Перемещение по оси Z, мм | 2.5 |
| Поворот на деление шкалы микрометра, градусы | 0,0083 х 0,0083 |
| Поврот на деление шкалы микрометра, угл.сек. | 30 х 30 |
| Примечание | Метрическая монтажная пластина в комплекте. Доступна версия с дюймовой монтажной пластиной. |
| Производитель | Luminos |
| Рабочие оси | X, Y, Z, θY, θZ |
| Размер столика, мм | 44,45 х 44,45 |
| Разрешение по оси X, нм | 100 |
| Разрешение по оси Y, нм | 4 |
| Разрешение по оси Z, нм | 4 |
| Разрешение по оси θY, угл.сек. | 0.2 |
| Разрешение по оси θZ, угл.сек. | 0.2 |
| Разрешение, мкм | 0,1 х 0,004 х 0,004 |
| Разрешение, мкрад | 0,97 х 0,97 |
| Разрешение, нм | 100 х 4 х 4 |
| Разрешение, угл.сек. | 0,2 х 0,2 |
| Совмещённый центр вращения | Есть |
| Тип по кривизне (тип Изгиба) | X: Двойной Y, Z: Одиночный θY, θZ: Двойной |
| Тип привода | X: Прямой привод Y, Z: Привод с передаточным соотношением 25Х θY, θZ: Вращательный |
| Угловые отклонения, мкм | X: Нет - Истинное линейное движение Y, Z: Максимальная погрешность 30 мкм только по Z θY, θZ: Нет |
| Угол хода, градусы | ±1,5 х ±1,5 |
| Материал | Алюминий 6006 и 7075-T6 |
|---|---|
| Тип | Моторизованный с ручными угловыми осями |
