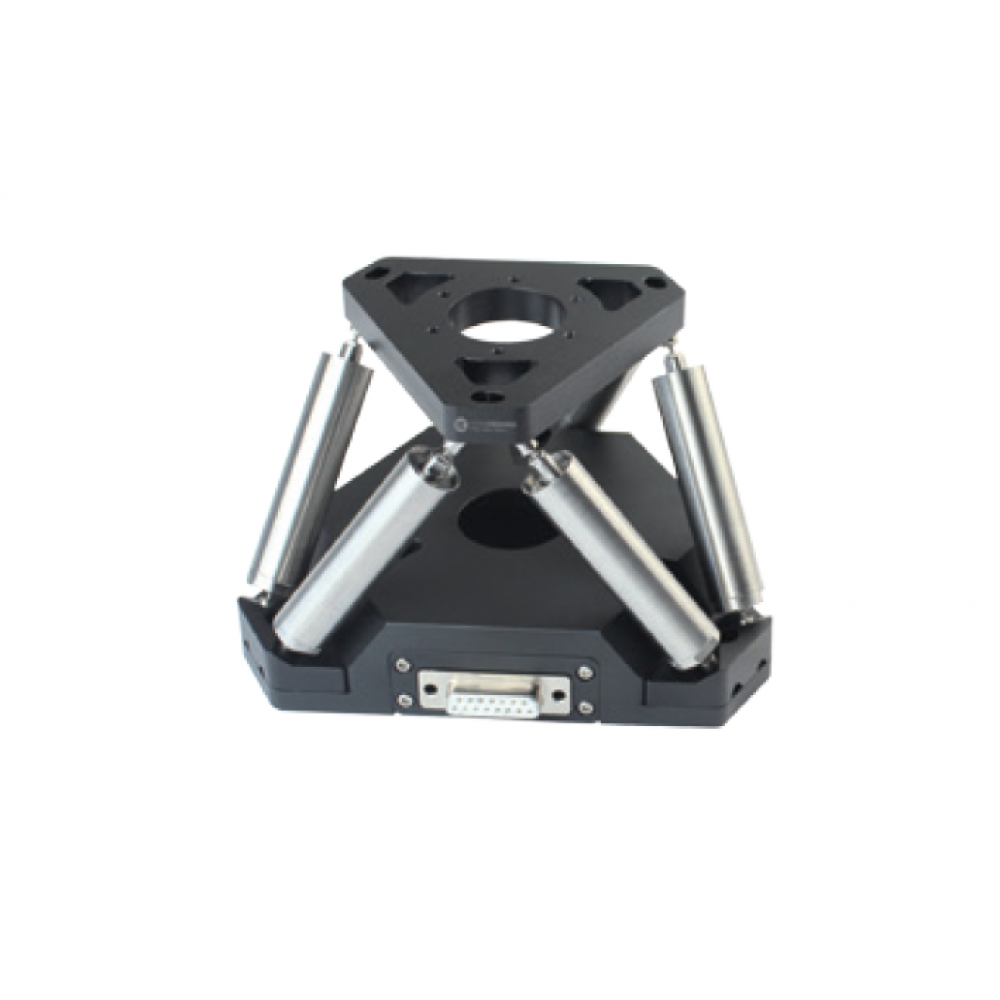

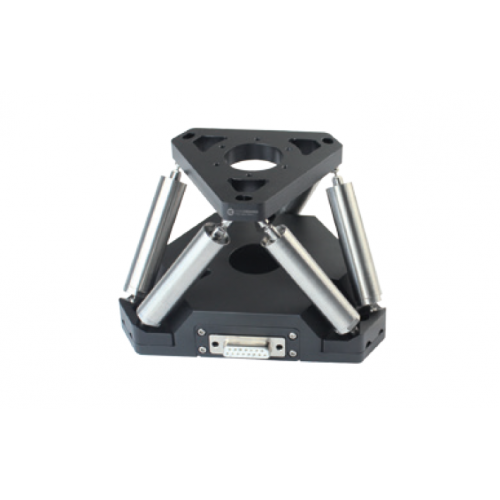

Многоосевые позиционеры H60.XYZTR2S
Новинка
Характеристики
| Вращение по оси θX, мрад0.64 | Вращение по оси θY, мрад0.64 | Вращение по оси θZ, мрад0.96 |
| Высота столика, мм78 | Грузоподъёмность, кг5 | Длинного ходаНет |
| Допуск по массе, %5 | Допуск по резонансной частоте, %5 | Жёсткость, Н/мкм58 |
Описание
Многоосевые позиционеры H60.XYZTR2S — это высококачественные компоненты, предназначенные для точного позиционирования в различных промышленных приложениях. Они обеспечивают надёжную и стабильную работу оборудования, что позволяет повысить эффективность производства.
Основные характеристики:
- многоосевая конструкция;
- высокая точность позиционирования;
- стабильность работы;
- долговечность.
Преимущества использования многоосевых позиционеров H60.XYZTR2S:
- повышение точности и скорости производственных процессов;
- снижение риска ошибок и дефектов;
- увеличение срока службы оборудования.
Эти позиционеры идеально подходят для применения в автоматизированных системах, где требуется высокая точность и надёжность. Они станут незаменимым помощником в оптимизации производственных линий и повышении качества выпускаемой продукции.
Технические характеристики Многоосевые позиционеры H60.XYZTR2S
| Вращение по оси θX, мрад | 0.64 |
|---|---|
| Вращение по оси θY, мрад | 0.64 |
| Вращение по оси θZ, мрад | 0.96 |
| Высота столика, мм | 78 |
| Грузоподъёмность, кг | 5 |
| Длинного хода | Нет |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 5 |
| Жёсткость, Н/мкм | 58 |
| Количество осей | 6 |
| Масса, г | 1150 |
| Масса, кг | 1.15 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 25 x 25 x 12,8 |
| Номинальный угол хода, мрад | 0,64 x 0,64 x 0,96 |
| Номинальный угол хода, угл.сек | 132 x 132 x 198 |
| Перемещение по оси X, мкм | 25 |
| Перемещение по оси Y, мкм | 25 |
| Перемещение по оси Z, мкм | 12.8 |
| Повторяемость, %F.S. | 0.1 |
| Погрешность жёсткости, % | 20 |
| Погрешность хода, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.25 |
| Рабочие оси | X, Y, Z, θX, θY, θZ |
| Размер столика, мм | 89 х 89 |
| Разрешение, мкрад | 0,04 x 0,04 x 0,06 |
| Разрешение, нм | 1,6 x 1,6 x 0,8 |
| Разрешение, угл.сек. | 0,008 x 0,008 x 0,012 |
| Резонансная частота без нагрузки, Гц | 1000 |
| Световое отверстие | Есть |
| Световой диаметр, мм | 30 |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Гексапод |
| Тип управления | С обратной связью |
