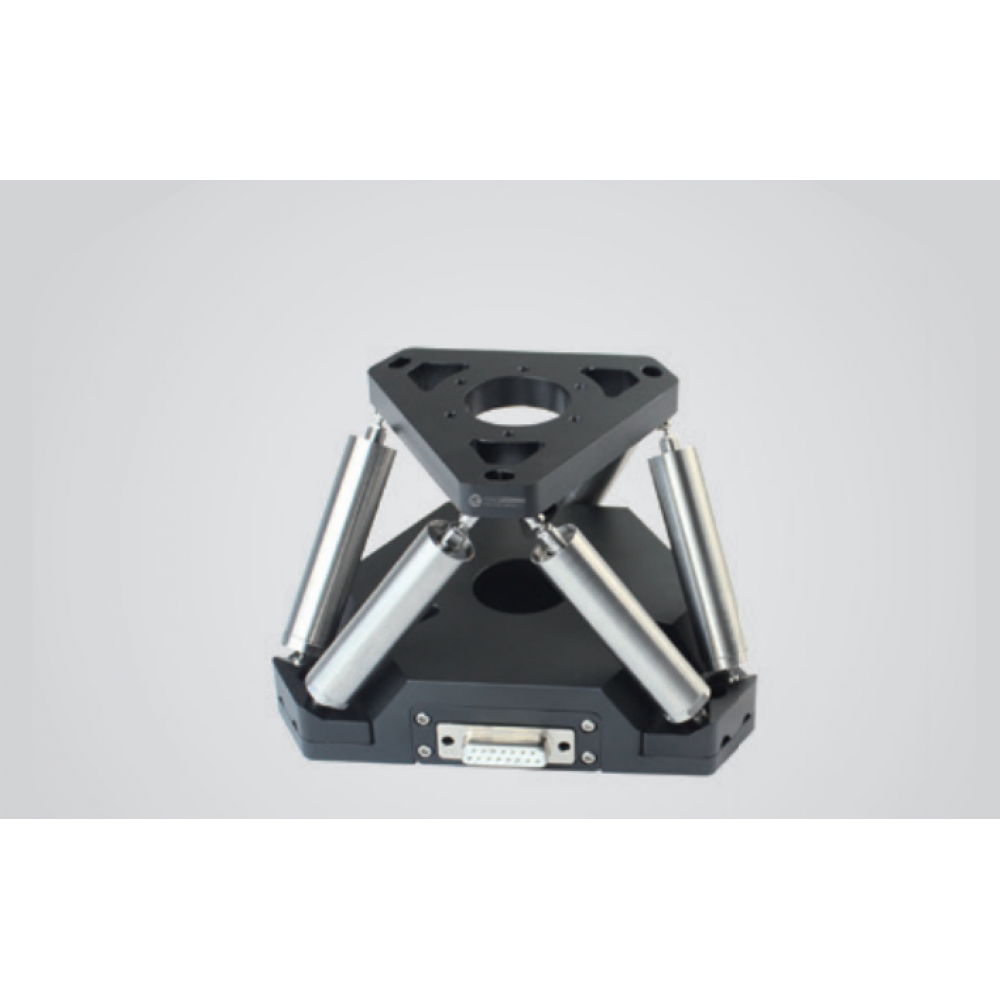

Многоосевые позиционеры H60.XYZTR5S
Новинка
Характеристики
| Вращение по оси θX, мрад1.2 | Вращение по оси θY, мрад1.2 | Вращение по оси θZ, мрад1.6 |
| Высота столика, мм93 | Грузоподъёмность, кг5 | Длинного ходаНет |
| Допуск по массе, %5 | Допуск по резонансной частоте, %5 | Количество осей6 |
Описание
Многоосевые позиционеры H60.XYZTR5S — это высококачественные компоненты, предназначенные для точного позиционирования в различных промышленных системах. Они обеспечивают надёжную и стабильную работу оборудования, минимизируя ошибки и повышая точность выполнения задач.
Основные характеристики:
- многоосевая конструкция;
- высокая точность позиционирования;
- надёжность и долговечность;
- простота в установке и использовании.
Многоосевые позиционеры H60.XYZTR5S идеально подходят для использования в автоматизированных производственных линиях, робототехнических системах и других областях, где требуется точное позиционирование.
Приобретите многоосевые позиционеры H60.XYZTR5S и обеспечьте высокую точность и надёжность работы вашего оборудования!
Технические характеристики Многоосевые позиционеры H60.XYZTR5S
| Вращение по оси θX, мрад | 1.2 |
|---|---|
| Вращение по оси θY, мрад | 1.2 |
| Вращение по оси θZ, мрад | 1.6 |
| Высота столика, мм | 93 |
| Грузоподъёмность, кг | 5 |
| Длинного хода | Нет |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 5 |
| Количество осей | 6 |
| Масса, г | 1300 |
| Масса, кг | 1.3 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 80 x 80 x 55 |
| Номинальный угол хода, мрад | 1,2 x 1,2 x 1,6 |
| Номинальный угол хода, угл.сек | 246 x 246 x 330 |
| Перемещение по оси X, мкм | 80 |
| Перемещение по оси Y, мкм | 80 |
| Перемещение по оси Z, мкм | 55 |
| Повторяемость, %F.S. | 0.1 |
| Погрешность хода, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.1 |
| Рабочие оси | X, Y, Z, θX, θY, θZ |
| Размер столика, мм | 80 х 80 |
| Разрешение по оси X, нм | 0.5 |
| Разрешение по оси Y, нм | 0.5 |
| Разрешение по оси Z, нм | 0.5 |
| Разрешение по оси θX, мкрад | 0.5 |
| Разрешение по оси θY, мкрад | 0.5 |
| Разрешение по оси θZ, мкрад | 0.5 |
| Разрешение, мкрад | 0,5 х 0,5 х 0,5 |
| Разрешение, нм | 0,5 х 0,5 х 0,5 |
| Разрешение, угл.сек. | 0,1 х 0,1 х 0,1 |
| Резонансная частота без нагрузки, Гц | 1000 |
| Рекомендованный контроллер | E00.D6, E70 |
| Световое отверстие | Есть |
| Световой диаметр, мм | 30 |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Гексапод |
| Тип управления | С обратной связью |
