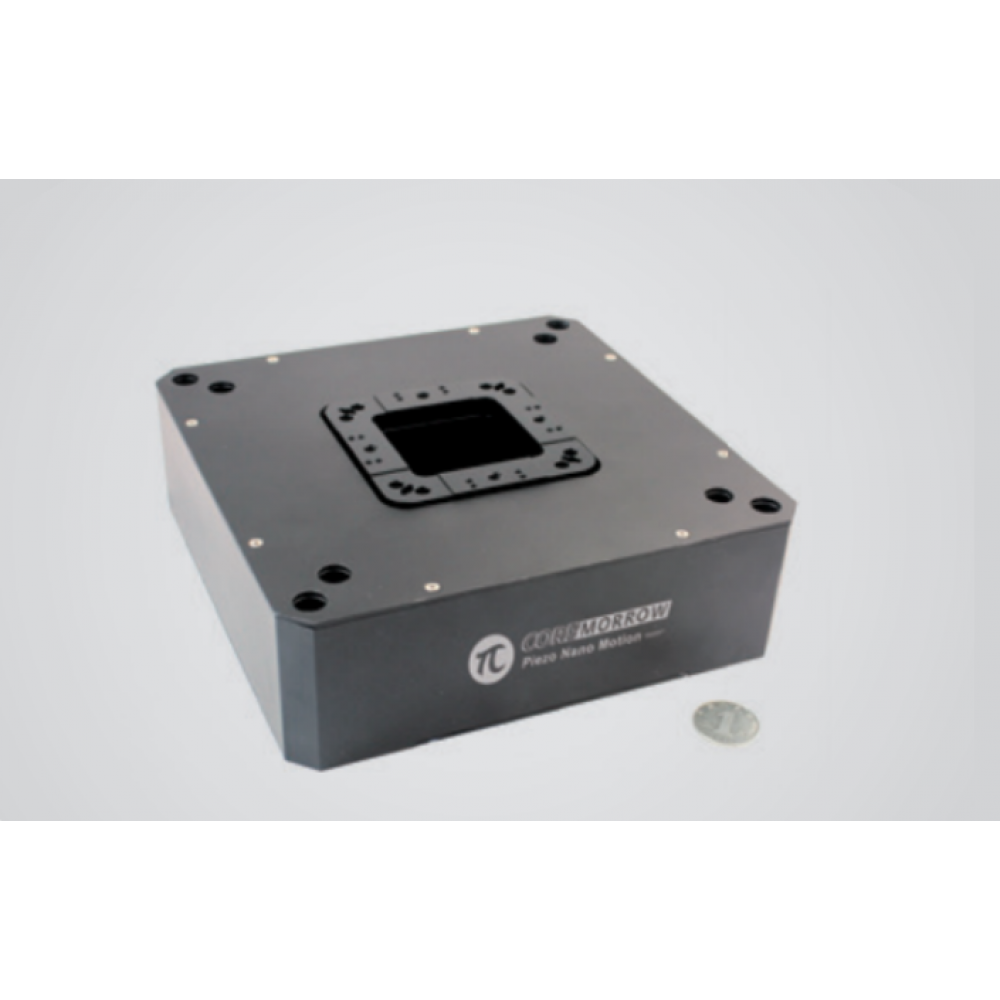

Многоосевые позиционеры H61.XYZTR0S-B2
Новинка
Характеристики
| Вертикальная грузоподъёмность, кг0.1 | Вращение по оси θX, мрад0.5 | Вращение по оси θY, мрад0.5 |
| Вращение по оси θZ, мрад0.3 | Габариты, мм190 х 190 х 56 | Горизонтальная грузоподъёмность, кг2 |
| Длина кабеля, м1.5 | Длинного ходаНет | Допуск по массе, %5 |
Описание
Многоосевые позиционеры H61.XYZTR0S-B2 — это высококачественные компоненты, предназначенные для точного позиционирования в различных промышленных системах. Они обеспечивают надёжную и стабильную работу оборудования, что позволяет повысить эффективность производства.
Основные характеристики:
- многоосевая конструкция;
- высокая точность позиционирования;
- долговечность и надёжность;
- простота в установке и использовании.
Многоосевые позиционеры H61.XYZTR0S-B2 идеально подходят для применения в автоматизированных производственных линиях, робототехнических системах и других областях, где требуется точное позиционирование.
Приобретите многоосевые позиционеры H61.XYZTR0S-B2 и обеспечьте бесперебойную работу вашего оборудования!
Технические характеристики Многоосевые позиционеры H61.XYZTR0S-B2
| Вертикальная грузоподъёмность, кг | 0.1 |
|---|---|
| Вращение по оси θX, мрад | 0.5 |
| Вращение по оси θY, мрад | 0.5 |
| Вращение по оси θZ, мрад | 0.3 |
| Габариты, мм | 190 х 190 х 56 |
| Горизонтальная грузоподъёмность, кг | 2 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Инвертированная грузоподъёмность, кг | 0.2 |
| Использованная нагрузка для измерения резонансной частоты, г | 2000 |
| Количество каналов | 7 |
| Количество осей | 6 |
| Максимальная длина хода, мкм | 125 х 125 х 31 |
| Максимальный угол хода, мрад | 0,5 х 0,5 х 0,3 |
| Масса, г | <3000 |
| Масса, кг | <3 |
| Назначение | Только прямое статичное горизонтальное положение |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 100 х 100 х 25 |
| Номинальный угол хода, мрад | 0,4 х 0,4 х 0,24 |
| Перемещение по оси X, мкм | 125 |
| Перемещение по оси Y, мкм | 125 |
| Перемещение по оси Z, мкм | 31 |
| Повторяемость, %F.S. | 0.1 |
| Погрешность грузоподъёмности, % | 5 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность хода, % | 20 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.2 |
| Рабочие оси | X, Y, Z, θX, θY, θZ |
| Разрешение по оси X, нм | 10 |
| Разрешение по оси Y, нм | 10 |
| Разрешение по оси Z, нм | 2.5 |
| Разрешение по оси θX, мкрад | 0.5 |
| Разрешение по оси θY, мкрад | 0.5 |
| Разрешение по оси θZ, мкрад | 0.5 |
| Разрешение, мкрад | 0,5 х 0,5 х 0,5 |
| Разрешение, нм | 10 х 10 х 2,5 |
| Разрешение, угл.сек. | 0,1 х 0,1 х 0,1 |
| Разъём кабеля | D-SUB |
| Резонансная частота без нагрузки, Гц | 150 |
| Резонансная частота с нагрузкой, Гц | 70 |
| Рекомендованный контроллер | E51.D7S, E01.A9 |
| Световое окно, мм | 50 х 50 |
| Световое отверстие | Есть |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 10,8 х 10,8 х 14,4 х 3,6 х 3,6 х 3,6 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Сталь, алюминий |
| Тип | Прямой |
