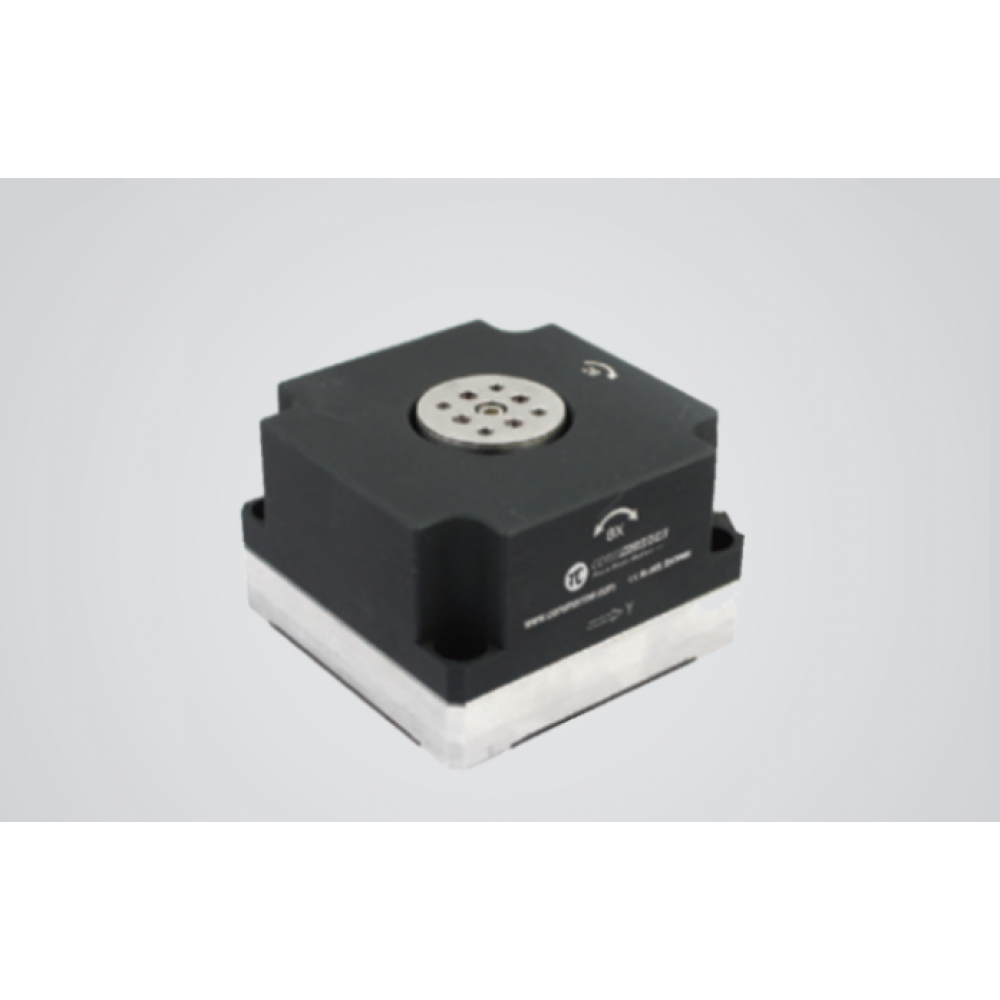

Многоосевые позиционеры H63.XYZTR1K
Новинка
Характеристики
| Вращение по оси θX, мрад0.8 | Вращение по оси θY, мрад0.8 | Вращение по оси θZ, мрад0.8 |
| Время шага без нагрузки, мс25 | Высота столика, мм40 | Габариты, мм60 x 60 x 40 |
| Грузоподъёмность, кг0.5 | Диаметр столика, мм23.5 | Длина кабеля, м1.5 |
Описание
Многоосевые позиционеры H63.XYZTR1K — это высококачественные компоненты, предназначенные для точного позиционирования в различных промышленных системах. Они обеспечивают надёжную и стабильную работу оборудования, минимизируя ошибки и повышая точность выполнения задач.
Основные характеристики:
- многоосевая конструкция;
- высокая точность позиционирования;
- надёжность и долговечность;
- простота в установке и использовании.
Многоосевые позиционеры H63.XYZTR1K идеально подходят для применения в автоматизированных производственных линиях, робототехнических системах и других областях, где требуется высокая точность и стабильность работы.
Технические характеристики Многоосевые позиционеры H63.XYZTR1K
| Вращение по оси θX, мрад | 0.8 |
|---|---|
| Вращение по оси θY, мрад | 0.8 |
| Вращение по оси θZ, мрад | 0.8 |
| Время шага без нагрузки, мс | 25 |
| Высота столика, мм | 40 |
| Габариты, мм | 60 x 60 x 40 |
| Грузоподъёмность, кг | 0.5 |
| Диаметр столика, мм | 23.5 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Количество каналов | 7 |
| Количество осей | 6 |
| Максимальная длина хода, мкм | 8 х 8 х 8 |
| Максимальный угол хода, мрад | 0,8 х 0,8 х 0,8 |
| Масса, г | 440 |
| Масса, кг | 0.44 |
| Напряжение максимального хода, В | 0 - 120 |
| Напряжение номинального хода, В | 0 - 100 |
| Номинальная длина хода, мкм | 4 х 4 х 4 |
| Номинальный угол хода, мрад | 0,6 х 0,6 х 0,6 |
| Перемещение по оси X, мкм | 8 |
| Перемещение по оси Y, мкм | 8 |
| Перемещение по оси Z, мкм | 8 |
| Повторяемость, %F.S. | 0.2 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.2 |
| Рабочие оси | X, Y, Z, θX, θY, θZ |
| Разрешение по оси X, нм | 0.1 |
| Разрешение по оси Y, нм | 0.1 |
| Разрешение по оси Z, нм | 0.1 |
| Разрешение по оси θX, мкрад | 0.01 |
| Разрешение по оси θY, мкрад | 0.01 |
| Разрешение по оси θZ, мкрад | 0.01 |
| Разрешение, мкрад | 0,01 х 0,01 х 0,01 |
| Разрешение, нм | 0,1 х 0,1 х 0,1 |
| Разрешение, угл.сек. | 0,002 х 0,002 х 0,002 |
| Разъём кабеля | DB15-HD |
| Резонансная частота без нагрузки, Гц | 2330 х 895 х 1425 х 3485 х 5620 х 2300 |
| Рекомендованный контроллер | E51.D7S, E01.A9 |
| Световое отверстие | Нет |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | Без обратной связи |
| Электроёмкость, мкФ | 1,8 x 1,8 x 1,8 x 3,6 x 3,6 x 3,6 |
Характеристики
| Материал | Сталь, алюминий |
|---|
