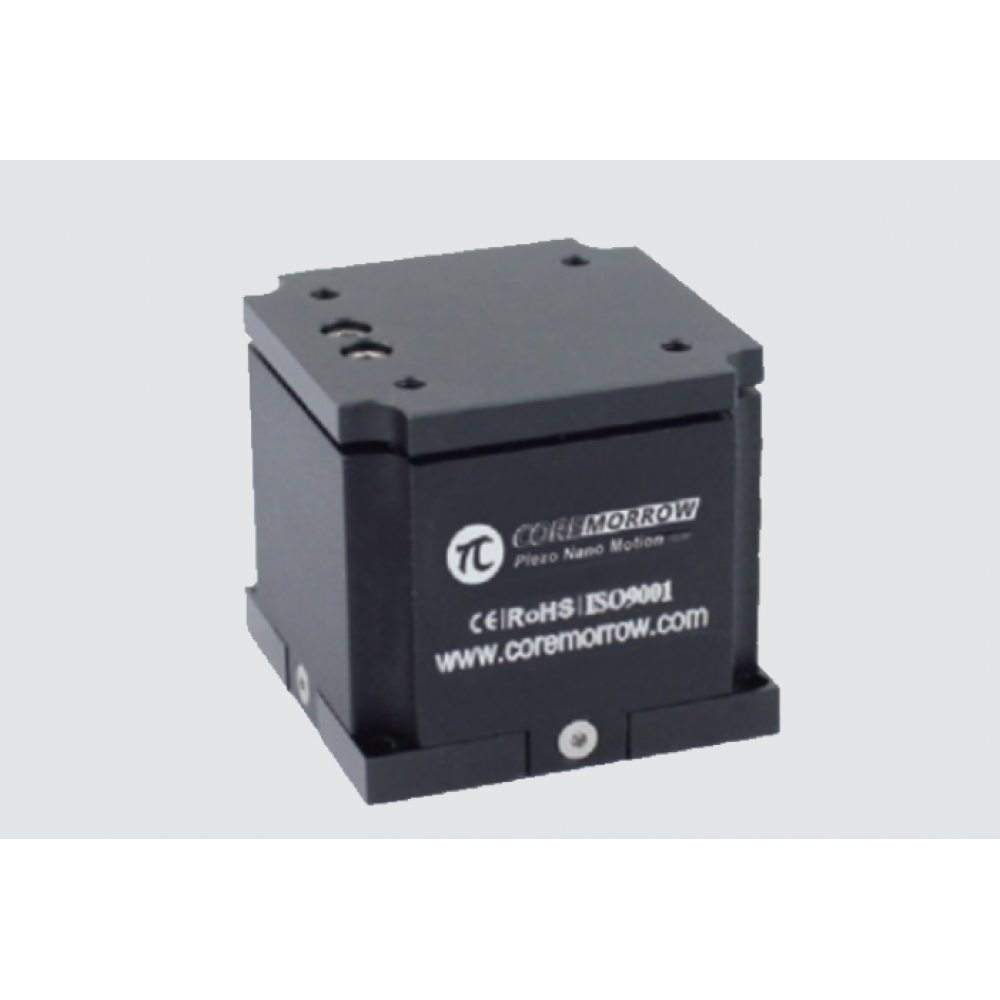

Многоосевые позиционеры P11.XYZ100S
Новинка
Характеристики
| Время шага без нагрузки, мс20 | Высота столика, мм36.5 | Габариты, мм40×40×36,5 |
| Грузоподъёмность, кг0.6 | Длина кабеля, м1.5 | Длинного ходаНет |
| Допуск по времени шага, %20 | Допуск по массе, %5 | Допуск по резонансной частоте, %20 |
Описание
Многоосевые позиционеры P11.XYZ100S — это высокотехнологичное оборудование, предназначенное для точного позиционирования объектов в различных промышленных и научных приложениях. Они обеспечивают высокую точность и стабильность при работе с объектами, что делает их незаменимыми в задачах, требующих высокой точности позиционирования.
Основные характеристики:
- многоосевая конструкция;
- высокая точность позиционирования;
- стабильность работы;
- широкий спектр применения.
Преимущества использования многоосевых позиционеров P11.XYZ100S:
- повышение точности и качества производственных процессов;
- сокращение времени на настройку и калибровку оборудования;
- увеличение производительности и эффективности работы;
- снижение риска ошибок и дефектов.
Многоосевые позиционеры P11.XYZ100S — надёжный и точный инструмент для решения задач, связанных с позиционированием объектов. Они станут незаменимым помощником в вашей работе.
Технические характеристики Многоосевые позиционеры P11.XYZ100S
| Время шага без нагрузки, мс | 20 |
|---|---|
| Высота столика, мм | 36.5 |
| Габариты, мм | 40×40×36,5 |
| Грузоподъёмность, кг | 0.6 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Жёсткость, Н/мкм | X0.25/Y0.3/Z0.2 |
| Количество осей | 3 |
| Крен, мкрад | <10 |
| Максимальная длина хода, мкм | 100 х 100 х 100 |
| Масса, г | 230 |
| Масса, кг | 0.23 |
| Мощность толкающего/тянущего усилия, Н | 30.5 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 80 х 80 х 80 |
| Перемещение по оси X, мкм | 100 |
| Перемещение по оси Y, мкм | 100 |
| Перемещение по оси Z, мкм | 100 |
| Повторяемость, %F.S. | 0.05 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность жёсткости, % | 20 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.1 |
| Рабочие оси | X, Y, Z |
| Размер столика, мм | 40 х 40 |
| Разрешение по оси X, нм | 3 |
| Разрешение по оси Y, нм | 3 |
| Разрешение по оси Z, нм | 3 |
| Разрешение, нм | 3 |
| Резонансная частота без нагрузки, Гц | 200 х 300 х 180 |
| Рекомендованный контроллер | E01.D3, E70 |
| Рыскание, мкрад | <10 |
| Световое отверстие | Нет |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Тангаж, мкрад | <10 |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 1, 8 х 1,8 х 1,8 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Сталь, Алюминий |
