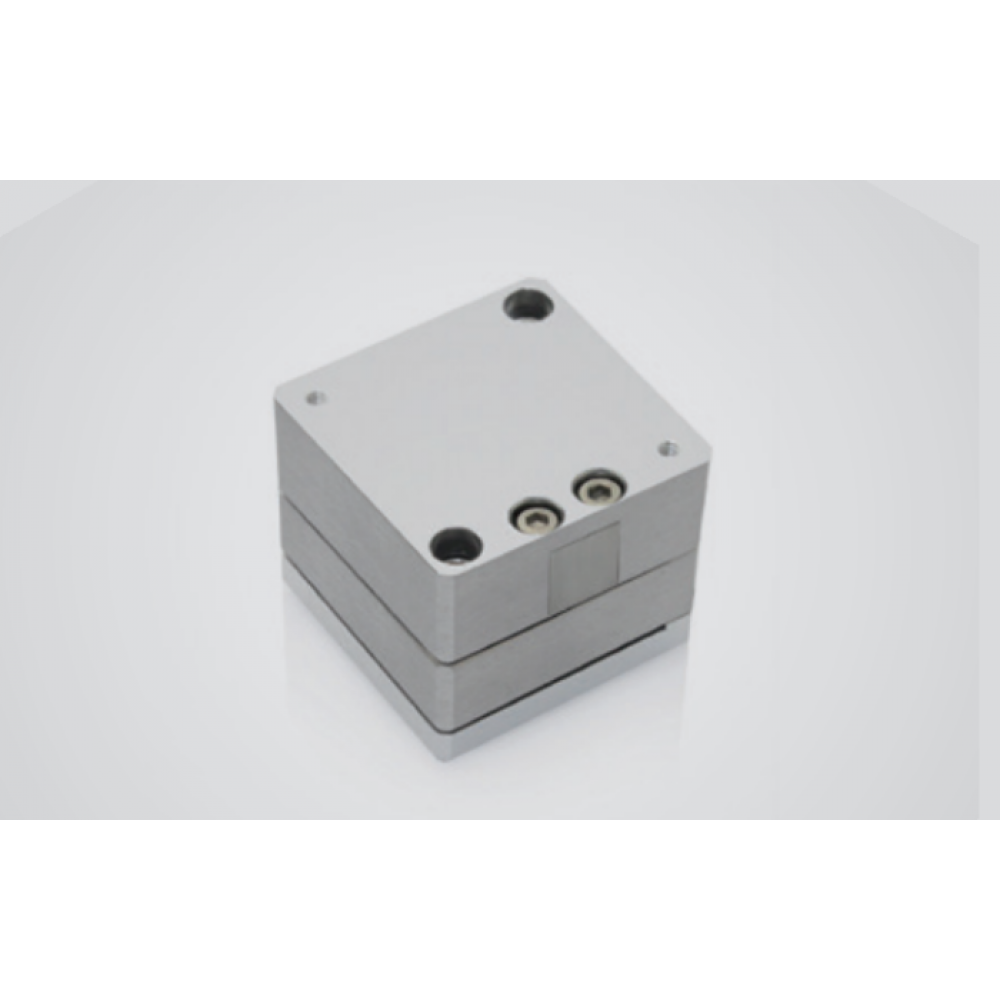

Многоосевые позиционеры P13.XYZ40K
Новинка
Характеристики
| Время шага без нагрузки, мс3 | Высота столика, мм24 | Габариты, мм26×26×26 |
| Грузоподъёмность, кг0.05 | Длина кабеля, м1.5 | Длинного ходаНет |
| Допуск по времени шага, %20 | Допуск по массе, %5 | Допуск по резонансной частоте, %20 |
Описание
Многоосевые позиционеры P13.XYZ40K — это высокоточные устройства, предназначенные для точного позиционирования объектов в трёхмерном пространстве. Они находят широкое применение в различных отраслях, включая машиностроение, аэрокосмическую промышленность и робототехнику.
Основные характеристики:
- высокая точность позиционирования;
- возможность многоосевого управления;
- надёжная конструкция;
- простота в использовании.
Многоосевые позиционеры P13.XYZ40K обеспечивают точное и стабильное позиционирование объектов, что позволяет повысить эффективность производства и качество выпускаемой продукции. Они являются незаменимым инструментом для достижения высокой точности и надёжности в различных производственных процессах.
Технические характеристики Многоосевые позиционеры P13.XYZ40K
| Время шага без нагрузки, мс | 3 |
|---|---|
| Высота столика, мм | 24 |
| Габариты, мм | 26×26×26 |
| Грузоподъёмность, кг | 0.05 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Жёсткость, Н/мкм | X0.1/Y0.15/Z0.2 |
| Количество осей | 3 |
| Крен, мкрад | <5 |
| Максимальная длина хода, мкм | 37,5 х 37,5 х 37,5 |
| Масса, г | 220 |
| Масса, кг | 0.22 |
| Мощность толкающего/тянущего усилия, Н | 8.3 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальная длина хода, мкм | 30 х 30 х 30 |
| Перемещение по оси X, мкм | 37.5 |
| Перемещение по оси Y, мкм | 37.5 |
| Перемещение по оси Z, мкм | 37.5 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность жёсткости, % | 20 |
| Погрешность хода, % | 20 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Рабочие оси | X, Y, Z |
| Размер столика, мм | 26 х 26 |
| Разрешение по оси X, нм | 0.5 |
| Разрешение по оси Y, нм | 0.5 |
| Разрешение по оси Z, нм | 0.5 |
| Разрешение, нм | 0.5 |
| Резонансная частота без нагрузки, Гц | 350 х 400 х 580 |
| Рекомендованный контроллер | E01.D3, E70 |
| Рыскание, мкрад | <5 |
| Световое отверстие | Нет |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Тангаж, мкрад | <5 |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | Без обратой связи |
| Электроёмкость, мкФ | 0,8 х 0,8 х 0,8 |
Характеристики
| Материал | Сталь, Алюминий |
|---|
