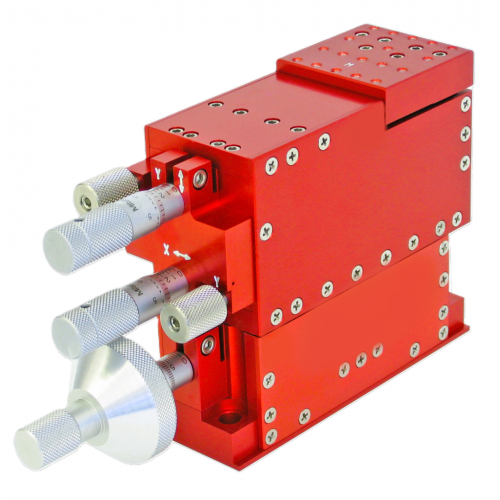

Многоосевые станции для ручной стыковки волокна L-P3-LM-MM-2-NHN-SI
Новинка
Характеристики
| Высота столика, мм100.08 | Габариты (без учёта микрометра), мм114,3 х 44,45 х 96,52 | Грузоподъёмность, кг1 |
| Длина хода, мм12,7 х 2,5 х 2,5 | Жёсткость на вращение, Н∙м/рад900 х 1300 х 1500 | Количество осей3 |
| Критическая нагрузка, кг4.5 | Линейная жёсткость, кН/м1600 х 1000 х 260 | Масса, кг1 |
Описание
Многоосевые станции для ручной стыковки волокна L-P3-LM-MM-2-NHN-SI — это высокотехнологичное оборудование, предназначенное для точного и надёжного соединения оптических волокон. Благодаря многоосевой конструкции, эти станции обеспечивают максимальную гибкость и удобство при работе, позволяя быстро и точно выполнять стыковку волокон в различных условиях.
Основные характеристики:
- высокая точность стыковки;
- гибкость и удобство в использовании;
- надёжное соединение оптических волокон.
Многоосевые станции L-P3-LM-MM-2-NHN-SI идеально подходят для применения в интернет-магазинах, телекоммуникационных компаниях и других отраслях, где требуется высококачественное соединение оптических волокон.
Технические характеристики Многоосевые станции для ручной стыковки волокна L-P3-LM-MM-2-NHN-SI
| Высота столика, мм | 100.08 |
|---|---|
| Габариты (без учёта микрометра), мм | 114,3 х 44,45 х 96,52 |
| Грузоподъёмность, кг | 1 |
| Длина хода, мм | 12,7 х 2,5 х 2,5 |
| Жёсткость на вращение, Н∙м/рад | 900 х 1300 х 1500 |
| Количество осей | 3 |
| Критическая нагрузка, кг | 4.5 |
| Линейная жёсткость, кН/м | 1600 х 1000 х 260 |
| Масса, кг | 1 |
| Метод фиксации | 4 х Ø6,6 - 100х25 мм |
| Обработка поверхности | Красное анодирование |
| Перемещение по оси X, мм | 12.7 |
| Перемещение по оси Y, мм | 2.5 |
| Перемещение по оси Z, мм | 2.5 |
| Примечание | Метрическая монтажная пластина в комплекте. Доступна версия с дюймовой монтажной пластиной. Для оси X: Метрический микрометр с широким радиусом в комплекте. Доступна версия с дюймовым микрометром. Доступны метрическая и дюймовая версия дифференциального микрометра. |
| Производитель | Luminos |
| Рабочие оси | X, Y, Z |
| Размер столика, мм | 44,45 х 44,45 |
| Разрешение по оси X, нм | 50 |
| Разрешение по оси Y, нм | 10 |
| Разрешение по оси Z, нм | 10 |
| Разрешение, мкм | 0,05 х 0,01 х 0,01 |
| Разрешение, нм | 50 х 10 х 10 |
| Тип по кривизне (тип Изгиба) | X: Двойной Y, Z: Одиночный |
| Тип привода | X: Прямой привод Y, Z: Привод с передаточным соотношением 25Х |
| Угловые отклонения, мкм | X: Нет - Истинное линейное движение Y, Z: Максимальная погрешность 30 мкм только по Z |
| Цена деления шкалы микрометра, мкм | 10 х 1 х 1 |
Характеристики
| Материал | Алюминий 6006 и 7075-T6 |
|---|---|
| Тип | Ручной |
