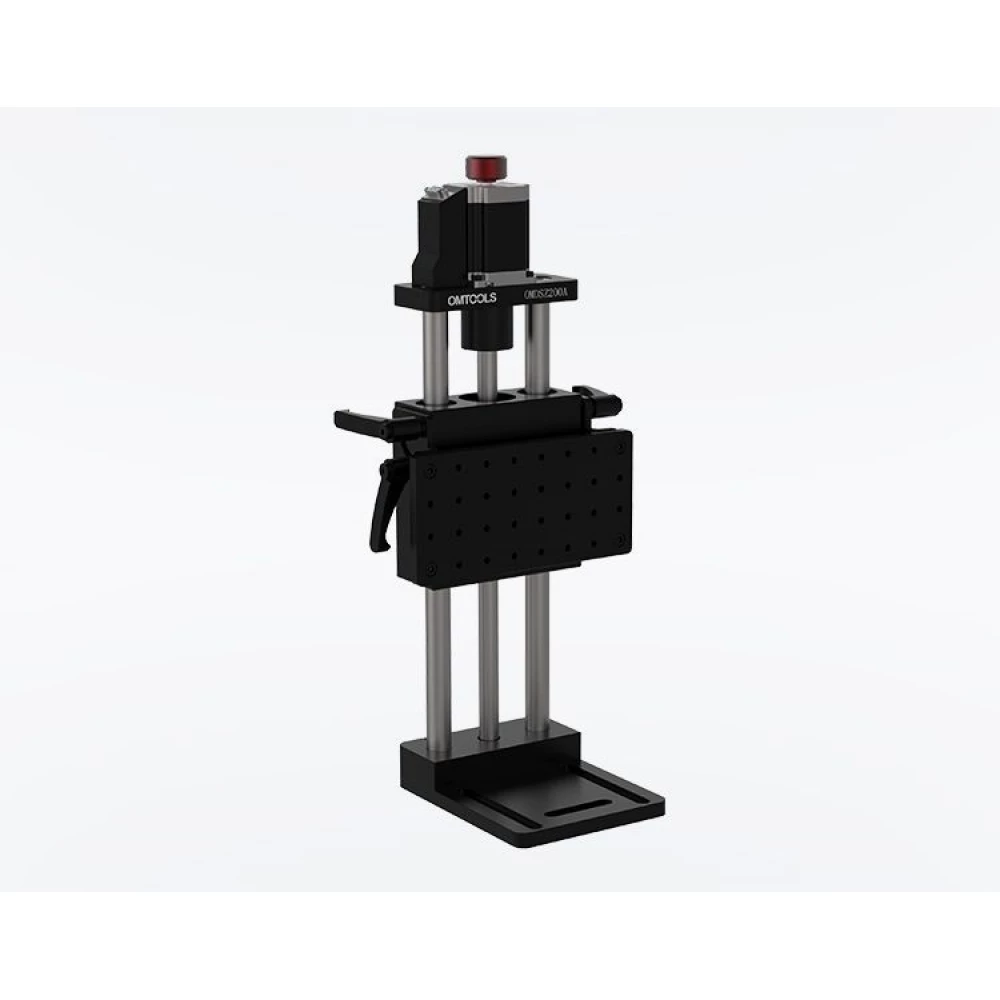

Моторизованные Z позиционеры OMDSZ200A
Новинка
Характеристики
| Вертикальная грузоподъёмность, кг20 | ВысокостабильныйНет | Горизонтальная грузоподъёмность, кг20 |
| Грузоподъёмность, кг20 | Датчик крайнего положения (встроенный)Omron | Длина хода, мм200 |
| Допуск общей высоты, мм±2 | Зеркальная версияНет | Количество осей1 |
Описание
Вертикальный электрический подъемный позиционер компании OMTOOLS серии OMDSZ приводится в движение двухфазным шаговым двигателем с низким уровнем вибрации и шума. Прецизионный подшипниковый механизм перемещается по линейной направляющей, обладает высокой грузоподъемностью. Последнее позволяет обеспечить плавное движение позиционера при высоких нагрузках. Широкий диапазон перемещения платформы способны удовлетворить большинство требований по позиционированию при эксплуатации его в тяжелых условиях. Позиционер изготовлен из высокопрочного алюминиевого сплава (6061T4), прошедшего процедуру анодирования, что обеспечивает точность, износостойкость и приятный внешний вид прибора.
Позиционер приводится в движение с помощью двухосевого двухфазного шагового двигателя со стандартным интерфейсом DB9, который совместим с контроллером двухфазных шаговых двигателей компании OMTOOLS. Маховик на конце двигателя оснащен механической рукояткой для ручного управления позиционером.
Позиционер приводится в движение с помощью двухосевого двухфазного шагового двигателя со стандартным интерфейсом DB9, который совместим с контроллером двухфазных шаговых двигателей компании OMTOOLS. Маховик на конце двигателя оснащен механической рукояткой для ручного управления позиционером.
Технические характеристики Моторизованные Z позиционеры OMDSZ200A
| Вертикальная грузоподъёмность, кг | 20 |
|---|---|
| Высокостабильный | Нет |
| Горизонтальная грузоподъёмность, кг | 20 |
| Грузоподъёмность, кг | 20 |
| Датчик крайнего положения (встроенный) | Omron |
| Длина хода, мм | 200 |
| Допуск общей высоты, мм | ±2 |
| Зеркальная версия | Нет |
| Количество осей | 1 |
| Крутящий момент двигателя, Н · м | 2.3 |
| Максимальная скорость, мм/с | 10 |
| Марка и модель двигателя | Leadshine |
| Марка и модель привода (опционально) | Leadshine |
| Масса, кг | 8.1 |
| Материал корпуса | Алюминиевый сплав 6061-T6 |
| Напряжение питания датчика, В | DC5-24V ± 10% |
| Обработка поверхности | Черное анодирование |
| Общая высота, мм | 500 |
| Передаточный механизм | Прецизионный тройниковый винт Ø16X4,0 |
| Повторяемость, мкм | ≤ ±50 |
| Положение привода | Центральный верхний |
| Рабочие оси | Z |
| Рабочий ток, А | 5.0 |
| Размер столика, мм | 200 х 100 |
| Разрешение (в 20 подразделениях), мкм | 0.0625 |
| Разрешение полного шага, мкм | 1.25 |
| Разрешение, мкм | 0.0625 |
| Разъём кабеля | DB9 (male) |
| Световое отверстие | Нет |
| Серия | OMDSZ - Вертикальные подъёмники с ручным тормозом |
| Тип двигателя | Двухфазный 57-шаговый двигатель с углом шага 1,8 ° |
| Тип направляющей | Линейная скользящая направляющая |
| Энкодер | Нет |
Характеристики
| Тип кабеля | Кабель высокой гибкости |
|---|
