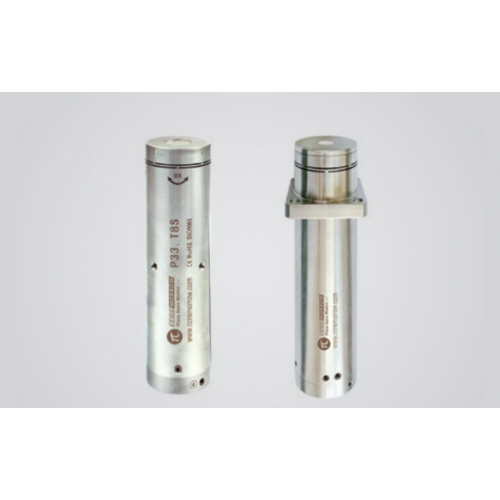

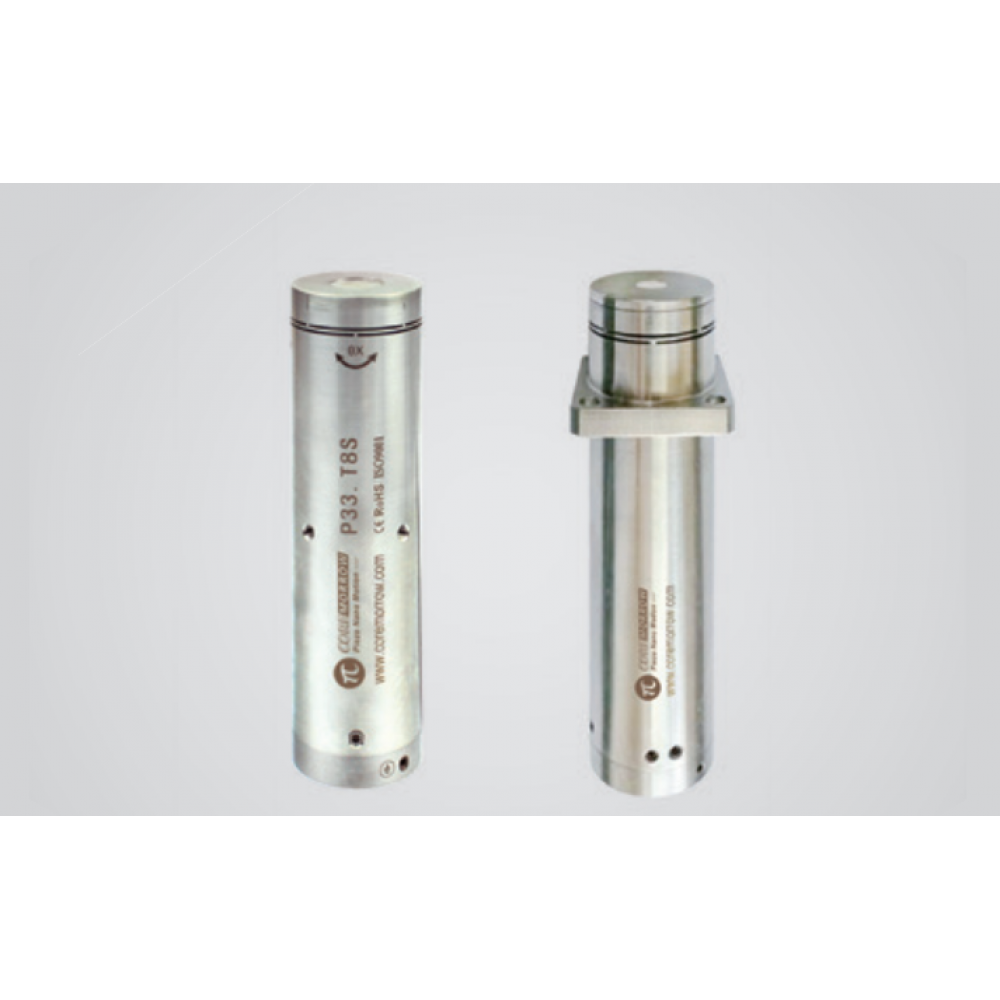

Наклонные платформы для пьезопозиционирования P33.T8KF
Новинка
Характеристики
| Вращение по оси θX, мрад10 | Вращение по оси θY, мрад10 | Время шага без нагрузки, мс4 |
| Высота столика, мм91 | Габариты, мм91 | Диаметр столика, мм25 |
| Длина кабеля, м1.5 | Длинного ходаНет | Допуск по времени шага, %20 |
Описание
Наклонные платформы для пьезопозиционирования P33.T8KF — это высококачественное оборудование, предназначенное для точного позиционирования в пьезоэлектрических системах.
Платформы обеспечивают надёжное и стабильное крепление, что позволяет достичь высокой точности при позиционировании. Они идеально подходят для использования в различных областях, где требуется точное управление положением объектов.
Основные характеристики:
- высокая точность позиционирования;
- надёжное крепление;
- стабильность работы.
Приобретите наклонные платформы для пьезопозиционирования P33.T8KF и обеспечьте точность и надёжность ваших систем!
Технические характеристики Наклонные платформы для пьезопозиционирования P33.T8KF
| Вращение по оси θX, мрад | 10 |
|---|---|
| Вращение по оси θY, мрад | 10 |
| Время шага без нагрузки, мс | 4 |
| Высота столика, мм | 91 |
| Габариты, мм | 91 |
| Диаметр столика, мм | 25 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Количество каналов | 3 |
| Количество осей | 2 |
| Максимальный угол хода, мрад | 10 х 10 |
| Максимальный угол хода, угл.сек. | 2060 х 2060 |
| Масса, г | 340 |
| Масса, кг | 0.34 |
| Напряжение максимального хода, В | 0 - 120 |
| Напряжение номинального хода, В | 0 - 100 |
| Номинальный угол хода, мрад | 8,2 х 8,2 |
| Номинальный угол хода, угл.сек | 1690 х 1690 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Рабочие оси | θX, θY |
| Разрешение по оси θX, мкрад | 0.1 |
| Разрешение по оси θY, мкрад | 0.1 |
| Разрешение, мкрад | 0,1 х 0,1 |
| Разрешение, угл.сек. | 0,02 х 0,02 |
| Резонансная частота без нагрузки, Гц | 3100 |
| Рекомендованный контроллер | E01.D3, E70 |
| Световое отверстие | Нет |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | Без обратной связи |
| Электроёмкость, мкФ | 14,5 х 14,5 |
Характеристики
| Материал | Сталь |
|---|
