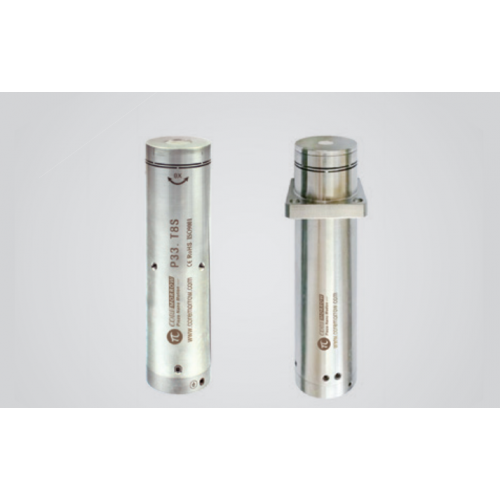

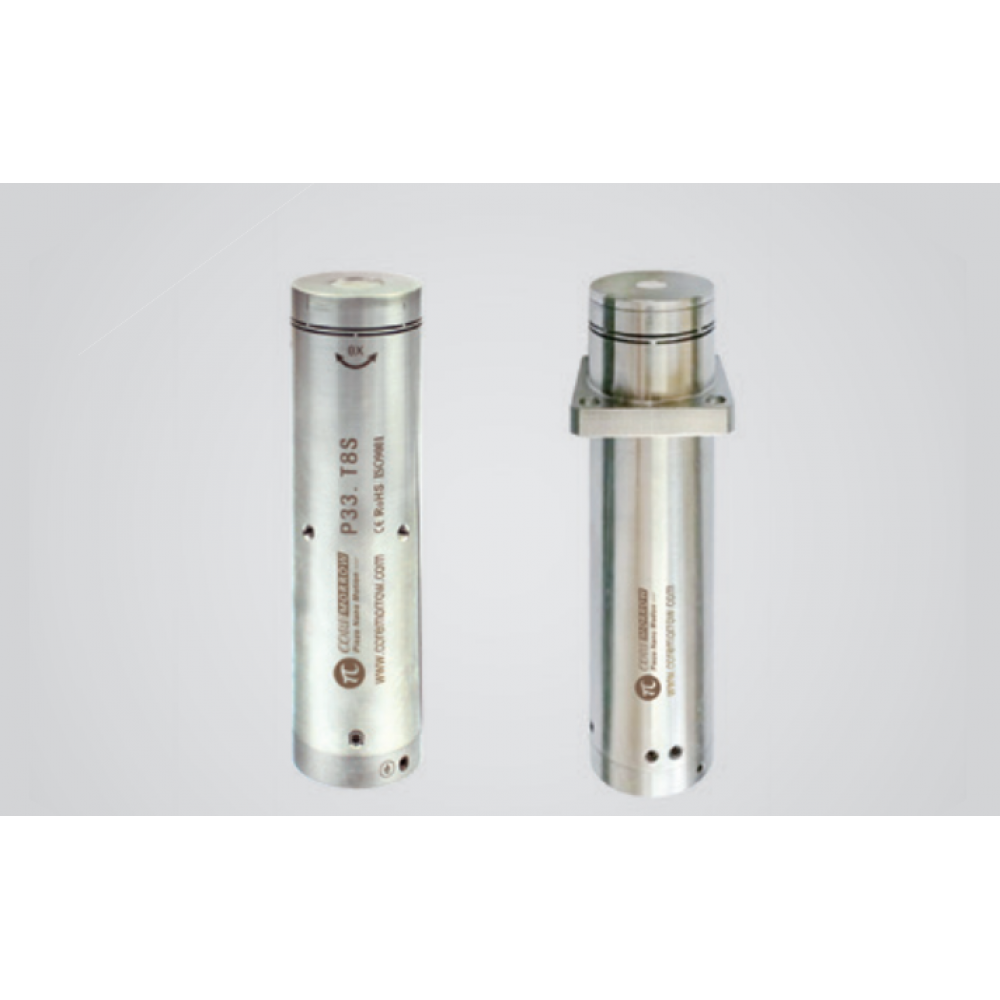

Наклонные платформы для пьезопозиционирования P33.T8SY
Новинка
Характеристики
| Вращение по оси θX, мрад10 | Вращение по оси θY, мрад10 | Время шага без нагрузки, мс8 |
| Высота столика, мм91 | Габариты, мм91 | Диаметр столика, мм25 |
| Длина кабеля, м1.5 | Длинного ходаНет | Допуск по времени шага, %20 |
Описание
Наклонные платформы P33.T8SY — это высококачественное решение для пьезопозиционирования. Они обеспечивают точное и надёжное позиционирование в различных приложениях.
Преимущества наклонных платформ P33.T8SY:
- высокая точность позиционирования;
- надёжность и долговечность;
- простота в использовании.
Эти платформы идеально подходят для широкого спектра применений, включая медицинские устройства, робототехнику и автоматизацию производства.
Закажите наклонные платформы P33.T8SY прямо сейчас и убедитесь в их качестве и эффективности!
Технические характеристики Наклонные платформы для пьезопозиционирования P33.T8SY
| Вращение по оси θX, мрад | 10 |
|---|---|
| Вращение по оси θY, мрад | 10 |
| Время шага без нагрузки, мс | 8 |
| Высота столика, мм | 91 |
| Габариты, мм | 91 |
| Диаметр столика, мм | 25 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Количество каналов | 3 |
| Количество осей | 2 |
| Максимальный угол хода, мрад | 10 х 10 |
| Максимальный угол хода, угл.сек. | 2060 х 2060 |
| Масса, г | 340 |
| Масса, кг | 0.34 |
| Напряжение максимального хода, В | 0 - 120 |
| Напряжение номинального хода, В | 0 - 100 |
| Номинальный угол хода, мрад | 8,2 х 8,2 |
| Номинальный угол хода, угл.сек | 1690 х 1690 |
| Повторяемость, %F.S. | 0.02 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.25 |
| Рабочие оси | θX, θY |
| Разрешение по оси θX, мкрад | 0.3 |
| Разрешение по оси θY, мкрад | 0.3 |
| Разрешение, мкрад | 0,3 х 0,3 |
| Разрешение, угл.сек. | 0,06 х 0,06 |
| Резонансная частота без нагрузки, Гц | 3100 |
| Рекомендованный контроллер | E01.D3, E70 |
| Световое отверстие | Нет |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 14,5 х 14,5 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Сталь |
