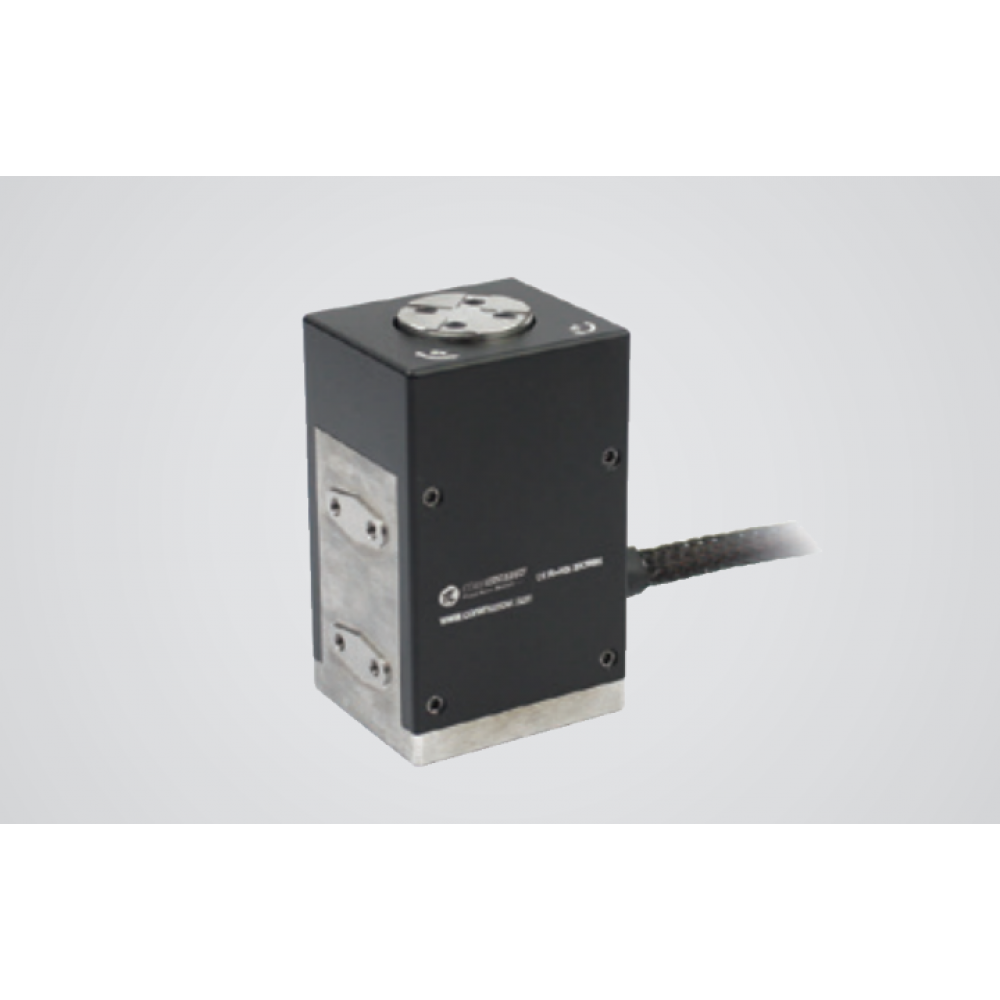

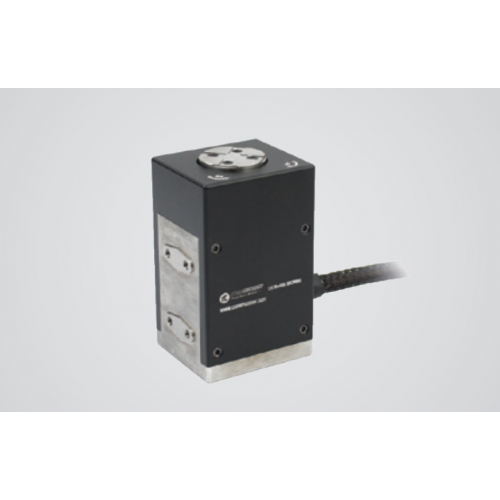

Наклонные платформы для пьезопозиционирования P35A.T40S
Новинка
Характеристики
| Вращение по оси θX, мрад43 | Вращение по оси θY, мрад43 | Время шага без нагрузки, мс1.4 |
| Высота столика, мм56.8 | Диаметр столика, мм18 | Длина кабеля, м1.5 |
| Длинного ходаНет | Допуск по времени шага, %20 | Допуск по массе, %5 |
Описание
Наклонные платформы P35A.T40S — это высококачественное оборудование для пьезопозиционирования, предназначенное для точного и надёжного контроля положения объектов.
Основные характеристики:
- высокая точность позиционирования;
- надёжность и долговечность;
- простота в использовании;
- совместимость с различными системами.
Наклонные платформы P35A.T40S идеально подходят для применения в различных областях, включая медицину, робототехнику, автоматизацию производства и другие сферы, где требуется точное позиционирование объектов.
Приобретите наклонные платформы P35A.T40S и обеспечьте высокую точность и надёжность ваших проектов!
Технические характеристики Наклонные платформы для пьезопозиционирования P35A.T40S
| Вращение по оси θX, мрад | 43 |
|---|---|
| Вращение по оси θY, мрад | 43 |
| Время шага без нагрузки, мс | 1.4 |
| Высота столика, мм | 56.8 |
| Диаметр столика, мм | 18 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Допуск рабочей частоты, % | 20 |
| Количество каналов | 3 |
| Количество осей | 2 |
| Максимальный угол хода, мрад | 43 х 43 |
| Максимальный угол хода, угл.сек. | 8870 х 8870 |
| Масса, г | 223 |
| Масса, кг | 0.223 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальный угол хода, мрад | 35 х 35 |
| Номинальный угол хода, угл.сек | 7200 х 7200 |
| Повторяемость, %F.S. | 0.02 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.05 |
| Рабочая частота, Гц | 50 |
| Рабочие оси | θX, θY |
| Разрешение по оси θX, мкрад | 1.2 |
| Разрешение по оси θY, мкрад | 1.2 |
| Разрешение, мкрад | 1,2 х 1,2 |
| Разрешение, угл.сек. | 0,25 х 0,25 |
| Резонансная частота без нагрузки, Гц | 1300 |
| Резонансная частота с нагрузкой, Гц | 1050 |
| Рекомендованный контроллер | E01.D3, E70 |
| Световое отверстие | Нет |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 7,2 х 7,2 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Титан |
