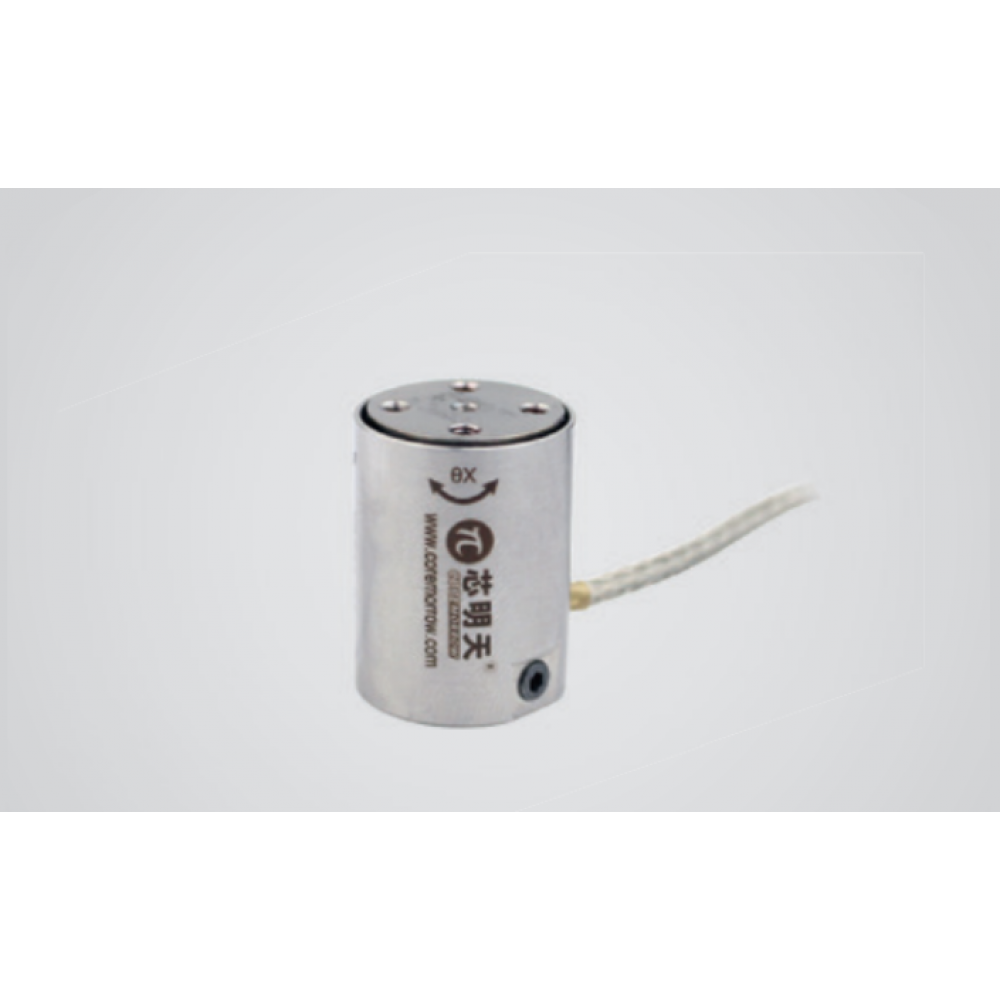

Наклонные платформы для пьезопозиционирования S30.T1KY
Новинка
Характеристики
| Вращение по оси θX, мрад1.5 | Вращение по оси θY, мрад1.5 | Высота столика, мм21 |
| Высота центра вращения (относительно столика), мм4.2 | Габариты, ммØ15,6 х 21 | Диаметр столика, мм13.6 |
| Длина кабеля, м1.5 | Длинного ходаНет | Допуск по массе, %5 |
Описание
Наклонные платформы для пьезопозиционирования S30.T1KY — это высококачественное оборудование, предназначенное для точного позиционирования в пьезоэлектрических системах.
Особенности:
- высокая точность позиционирования;
- надёжность и долговечность;
- простота в использовании.
Платформы S30.T1KY идеально подходят для применения в различных областях, где требуется точное позиционирование. Они станут незаменимым помощником в вашей работе.
Закажите наклонные платформы для пьезопозиционирования S30.T1KY прямо сейчас и убедитесь в их качестве и эффективности!
Технические характеристики Наклонные платформы для пьезопозиционирования S30.T1KY
| Вращение по оси θX, мрад | 1.5 |
|---|---|
| Вращение по оси θY, мрад | 1.5 |
| Высота столика, мм | 21 |
| Высота центра вращения (относительно столика), мм | 4.2 |
| Габариты, мм | Ø15,6 х 21 |
| Диаметр столика, мм | 13.6 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по массе, % | 5 |
| Допуск по разрешению, % | 20 |
| Допуск по резонансной частоте, % | 20 |
| Количество каналов | 3 двигающих |
| Количество осей | 2 |
| Масса, г | 20 |
| Масса, кг | 0.02 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальный угол хода, мрад | 1,5 х 1,5 |
| Номинальный угол хода, угл.сек | 309 х 309 |
| Ошибка положения центра вращения, мм | 0.2 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Рабочие оси | θX, θY |
| Разрешение по оси θX, мкрад | 0.02 |
| Разрешение по оси θY, мкрад | 0.02 |
| Разрешение, мкрад | 0,02 х 0,02 |
| Разрешение, угл.сек. | 0,004 х 0,004 |
| Резонансная частота без нагрузки, Гц | 15000 |
| Резонансная частота с нагрузкой, Гц | 10000 |
| Рекомендованный контроллер | E01.C3, E70 |
| Световое отверстие | Нет |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | Без обратной связи |
| Электроёмкость, мкФ | 0,7 х 0,7 |
Характеристики
| Материал | Титан, сталь |
|---|
