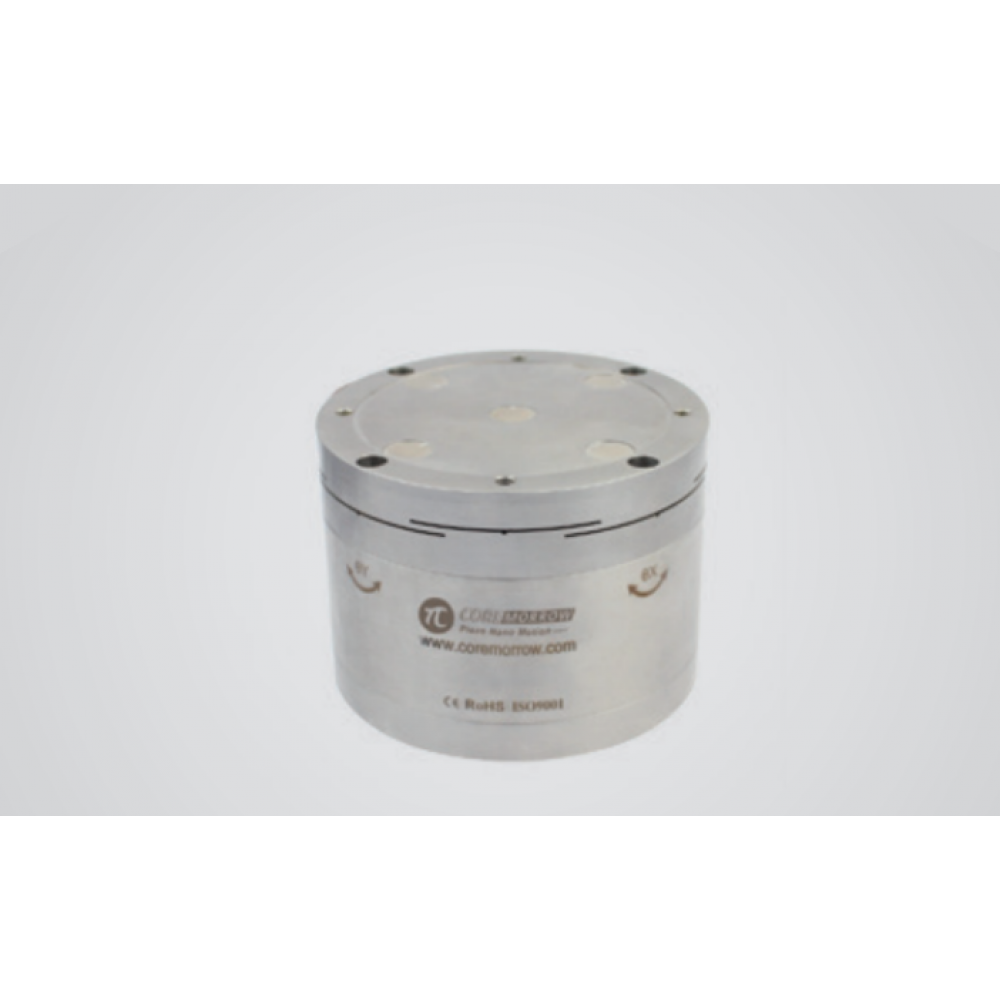

Наклонные платформы для пьезопозиционирования S34.T2SY
Новинка
Характеристики
| Вращение по оси θX, мрад1 | Вращение по оси θY, мрад1 | Время шага без нагрузки, мс5 |
| Высота столика, мм59.5 | Диаметр столика, мм66.5 | Длина кабеля, м1.5 |
| Длинного ходаНет | Допуск по времени шага, %20 | Допуск по массе, %5 |
Описание
Наклонные платформы S34.T2SY — это высококачественное оборудование для пьезопозиционирования, предназначенное для точного и надёжного определения положения объектов.
Преимущества использования наклонных платформ S34.T2SY:
- высокая точность позиционирования;
- надёжность и долговечность;
- простота в использовании;
- возможность адаптации под различные задачи.
Наклонные платформы S34.T2SY идеально подходят для применения в различных областях, включая промышленность, медицину и научные исследования. Они обеспечивают высокую точность и стабильность позиционирования, что делает их незаменимыми в задачах, требующих высокой точности и надёжности.
Приобретите наклонные платформы S34.T2SY в нашем интернет-магазине и убедитесь в их качестве и эффективности!
Технические характеристики Наклонные платформы для пьезопозиционирования S34.T2SY
| Вращение по оси θX, мрад | 1 |
|---|---|
| Вращение по оси θY, мрад | 1 |
| Время шага без нагрузки, мс | 5 |
| Высота столика, мм | 59.5 |
| Диаметр столика, мм | 66.5 |
| Длина кабеля, м | 1.5 |
| Длинного хода | Нет |
| Допуск по времени шага, % | 20 |
| Допуск по массе, % | 5 |
| Допуск по резонансной частоте, % | 20 |
| Использованная нагрузка для измерения резонансной частоты, г | 500 |
| Количество каналов | 3 |
| Количество осей | 2 |
| Максимальный угол хода, мрад | 1 х 1 |
| Максимальный угол хода, угл.сек. | 200 х 200 |
| Масса, г | 2000 |
| Масса, кг | 2 |
| Напряжение максимального хода, В | 0 - 150 |
| Напряжение номинального хода, В | 0 - 120 |
| Номинальный угол хода, мрад | 0,8 х 0,8 |
| Номинальный угол хода, угл.сек | 165 х 165 |
| Повторяемость, %F.S. | 0.2 |
| Погрешность длины кабеля, мм | ±10 |
| Погрешность хода, % | 10 |
| Погрешность электроёмкости, % | 20 |
| Примечание | Кастомизируется длина кабеля и разъём, Опционально доступны крио и вакуум версии |
| Прямолинейность, %F.S. | 0.5 |
| Рабочие оси | θX, θY |
| Разрешение по оси θX, мкрад | 0.05 |
| Разрешение по оси θY, мкрад | 0.05 |
| Разрешение, мкрад | 0,05 х 0,05 |
| Разрешение, угл.сек. | 0,01 х 0,01 |
| Резонансная частота без нагрузки, Гц | 2800 |
| Резонансная частота с нагрузкой, Гц | 600 |
| Рекомендованный контроллер | E01.D3, E70 |
| Световое отверстие | Нет |
| Совместим с вакуумом | Нет |
| Совместим со сверхвысокими температурами | Нет |
| Совместим со сверхнизкими температурами | Нет |
| Температура эксплуатации, °С | -20 - 80 |
| Тип многоосевого | Интегрированный |
| Тип управления | С обратной связью |
| Электроёмкость, мкФ | 14,5 х 14,5 |
Характеристики
| Датчик | SGS |
|---|---|
| Материал | Сталь, Алюминй |
