| Вращение по оси θY, градус180 | Вращение по оси θZ, градус- | Габариты, мм32 х 32 х 26 |
| Количество осей1 | Крепёжные элементы11 х М4, 4 х М4, 1 х М4 (контрбор) | Масса, г70 |
| Материал корпусаАлюминиевый сплав 6061-T6 | Метод фиксации2 х М4, 1 х М4 (контрбор) | Наличие блокировкиЕсть |

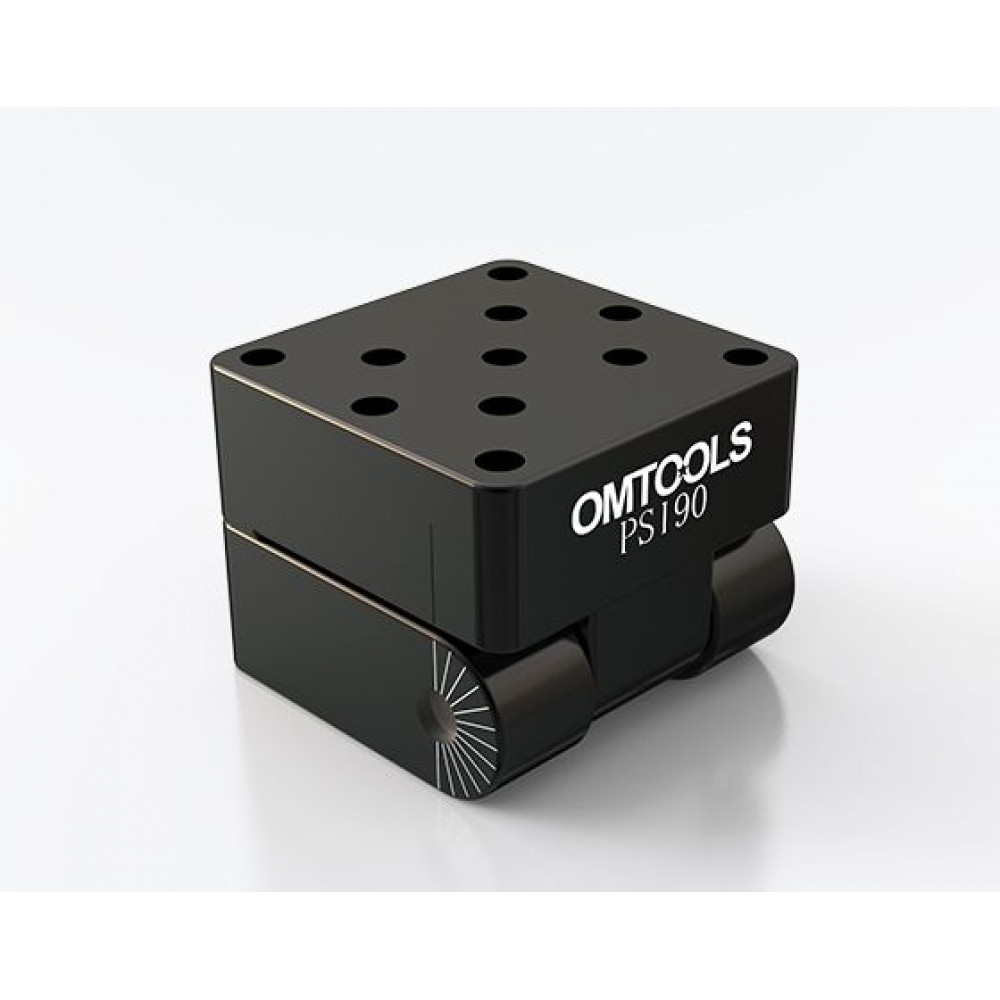

Откидные крепления PSI90 — это надёжные комплектующие для лазерных систем. Обеспечивают лёгкость установки и удобство использования. Идеальны для профессиональных лазерных установок. Повышают точность и стабильность работы оборудования. Высокое качество и долговечность. Подходят для различных моделей лазерных устройств.
- Материал: алюминиевый сплав 6061-T6
- Для регулировки угла наклона 90°
Откидная пластина OMTOOLS 90 ° подходит для установки на верхнюю часть оптического удлинителя Ø12 мм из нержавеющей стали или удлинителя колонны Ø25 мм, обеспечивая гибкие варианты установки компонентов.Используйте потайное отверстие M4 в центре опорной пластины или отверстие для винта M4 на боковой стороне любой пластины и закрепите откидную пластину под углом 90 ° на удлинительном стержне.Верхняя пластина размером 32 x 32 мм содержит 11 отверстий для винтов M4 для крепления компонентов.При установке с помощью потайного отверстия в центре нижней пластины угол наклона верхней пластины можно регулировать в диапазоне от 0 ° до 90 ° относительно поверхности оптической платформы.При установке с отверстиями для винтов M4 сбоку верхнюю пластину можно регулировать в диапазоне от -90° до +90° относительно поверхности оптической платформы.Если вам нужно зафиксировать платформу, вы можете использовать шестигранный ключ диаметром 4 мм, чтобы затянуть контурные винты сбоку.
Поворотная пластина на 90 ° может быть модифицирована в левостороннее или правостороннее устройство.Просто выверните контурные винты, отделите верхнюю и нижнюю пластины, переверните нижнюю пластину вверх и вниз, а затем снова соберите откидную платформу.Таким образом, пользователь может выбрать направление вращения стопорного винта, чтобы найти более подходящее направление для экспериментального устройства.
- Размер столешницы серии PSI90 составляет 32,0 x 32,0 мм;
- Столешница серии PSI90 содержит 11 отверстий для винтов M4 для установки компонентов；
- Откидная платформа требует только удаления контурных винтов, отделения верхней и нижней пластин и может быть модифицирована в левостороннее или правостороннее устройство.；
- Если вам нужно зафиксировать платформу, вы можете использовать шестигранный ключ диаметром 4 мм, чтобы затянуть контурные винты сбоку.
| Вращение по оси θY, градус | 180 |
|---|---|
| Вращение по оси θZ, градус | - |
| Габариты, мм | 32 х 32 х 26 |
| Количество осей | 1 |
| Крепёжные элементы | 11 х М4, 4 х М4, 1 х М4 (контрбор) |
| Масса, г | 70 |
| Материал корпуса | Алюминиевый сплав 6061-T6 |
| Метод фиксации | 2 х М4, 1 х М4 (контрбор) |
| Наличие блокировки | Есть |
| Обработка поверхности | Чёрное анодирование |
| Производитель | OMTOOLS |
| Размер столика, мм | 32 х 32 |
| Серия | PSI - Откидные крепления |
| Толщина пластины, мм | 13 |
| Угол хода, градусы | 180 |
| Цена деления основной шкалы, градусы | 15 |
| Тип | Простое |
|---|
