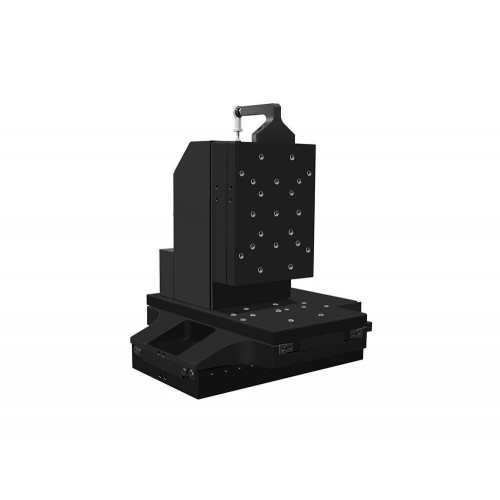

Позиционеры на воздушных подшипниках IRBN-150-150-60
Новинка
Характеристики
| Горизонтальная грузоподъёмность, кг10 | Грузоподъёмность, кг10 | Длина хода, мм150 х 150 х 60 |
| Количество осей3 | Крен, угл. сек± 3 | Максимальная скорость, мм/с200 |
| Максимальное ускорение, м/с²1 | Минимальный шаг по оси X, мкм0.002 | Минимальный шаг по оси Y, мкм2 |
Технические характеристики Позиционеры на воздушных подшипниках IRBN-150-150-60
| Горизонтальная грузоподъёмность, кг | 10 |
|---|---|
| Грузоподъёмность, кг | 10 |
| Длина хода, мм | 150 х 150 х 60 |
| Количество осей | 3 |
| Крен, угл. сек | ± 3 |
| Максимальная скорость, мм/с | 200 |
| Максимальное ускорение, м/с² | 1 |
| Минимальный шаг по оси X, мкм | 0.002 |
| Минимальный шаг по оси Y, мкм | 2 |
| Минимальный шаг по оси Z, мкм | 2 |
| Обработка поверхности | Чёрное анодирование |
| Ортогональность, угл. сек. | ± 2,5 |
| Особенность | Нулевой люфт |
| Перемещение по оси X, мм | 150 |
| Перемещение по оси Y, мм | 150 |
| Перемещение по оси Z, мм | 60 |
| Плоскостность, мкм | ± 0,5 |
| Повторяемость, мкм | ± 0,05 |
| Примечание | Опционально доступен энкодер с разрешением 5 нм. Опционально доступно ускорение >5 м/с² |
| Производитель | ASP |
| Прямолинейность, мкм | ± 0,5 |
| Рабочие оси | X, Y, Z |
| Разрешение по оси X, нм | 2 |
| Разрешение по оси Y, нм | 2 |
| Разрешение по оси Z, нм | 2 |
| Разрешение энкодера, нм | 0.3 |
| Разрешение, нм | 2 |
| Рыскание, угл. сек. | ± 1 |
| Световое отверстие | Нет |
| Серия | IRBN - Трёхосевые позиционеры с вертикальным столиком |
| Совместим с вакуумом | Нет |
| Тангаж, угл. сек. | ± 3 |
| Тип двигателя | Линейный двигатель |
| Тип направляющей | Направляющая с поперечными роликами, устойчивая к проскальзыванию |
| Точность двунаправленного позиционирования, мкм | ± 0,05 |
| Точность позиционирования после компенсации, мкм | ± 0,1 |
Характеристики
| Датчик | Оптический градуированный датчик |
|---|---|
| Материал | Авиационный алюминиевый сплав 7075 |
