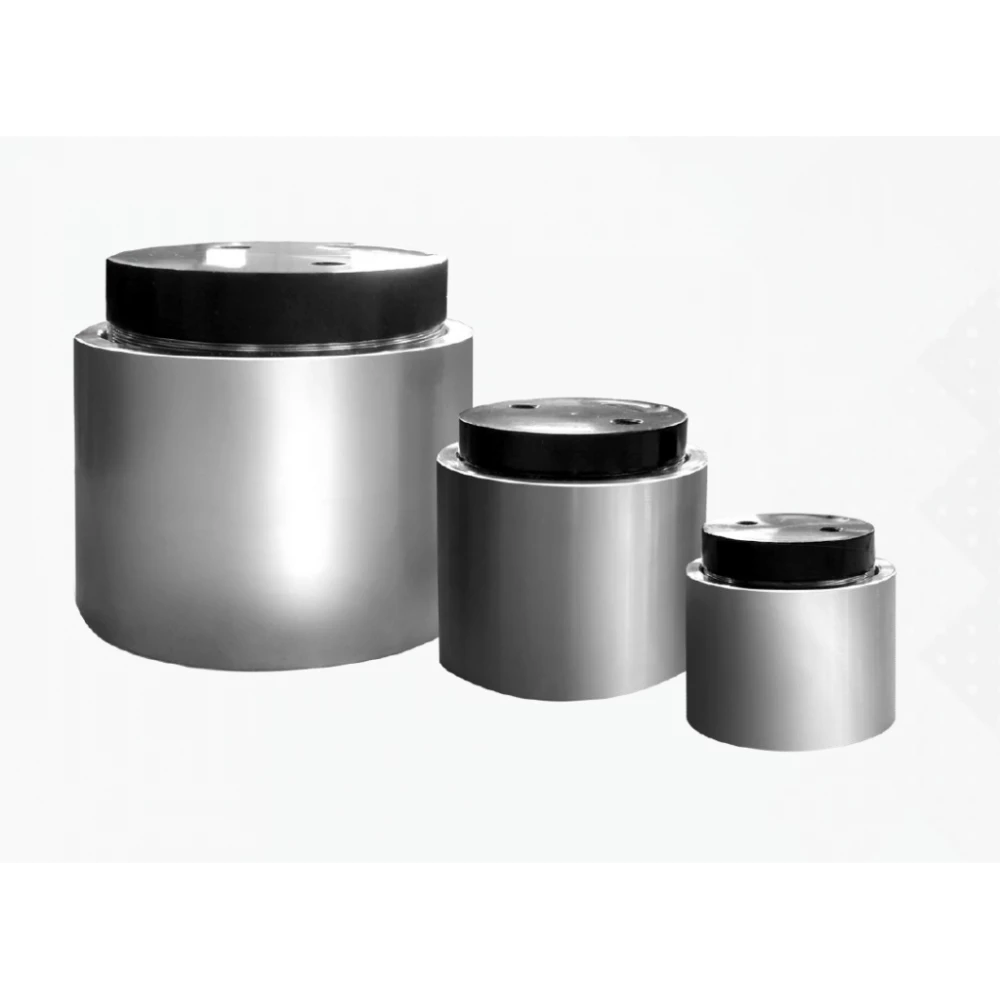

Позиционеры с линейными двигателями ICVCA40-SP-20-CRX
Новинка
Характеристики
| Длина хода, мм20 | Индуктивность, мГн5,59 для 1 кГц | Максимальное напряжение на клеммах, В48 |
| Масса подвижных частей, г215 | Масса, г916 | Номинальная мощность, Вт6,77 для 100°C/9,63 для 125°C |
| Номинальное усилие торможения, Н8,34 для 100°С/9,58 для 125°С | Номинальный ток торможения, А0,545 для 100°C (среднеквадратичный) / 0,626 для 125°C (среднеквадратичный) | Обработка поверхностиПолировка, Бесцветное анодирование |
Технические характеристики Позиционеры с линейными двигателями ICVCA40-SP-20-CRX
| Длина хода, мм | 20 |
|---|---|
| Индуктивность, мГн | 5,59 для 1 кГц |
| Максимальное напряжение на клеммах, В | 48 |
| Масса подвижных частей, г | 215 |
| Масса, г | 916 |
| Номинальная мощность, Вт | 6,77 для 100°C/9,63 для 125°C |
| Номинальное усилие торможения, Н | 8,34 для 100°С/9,58 для 125°С |
| Номинальный ток торможения, А | 0,545 для 100°C (среднеквадратичный) / 0,626 для 125°C (среднеквадратичный) |
| Обработка поверхности | Полировка, Бесцветное анодирование |
| Параллелизм движения, мкм | ±3 (на ход 25 мм) *** |
| Пиковая мощность, Вт | 240,73 для 125°C* |
| Пиковая тяга двигателя, Н | 47.92 |
| Пиковый ток, А | 3.13 |
| Повторяемость, мкм | ± 1,5 ** |
| Постоянная двигателя, Н/Вт^(1/2) | 3,66 для 125°С |
| Постоянная обратная ЭДС, В·м/с | 15,31 для средней дистанции |
| Постоянная тяга двигателя (±10%), Н/А | 15,31 для средней дистанции |
| Предельная температура катушки, °С | 150 |
| Примечание | Беззазорная конструкция, нулевой гистерезис |
| Производитель | BAS |
| Прямолинейность, мкм | ±3 (на ход 25 мм) *** |
| Рабочие оси | X |
| Разрешение, мкм | 0.1 |
| Сопротивление катушки, Ом | 17,50 для 25°С / 22,80 для 100°C / 24,57 для 125°C |
| Термическое сопротивление, °С/Вт | 11,07 для 100°C / 10,39 для 125°C |
| Тип двигателя | Двигатель на кольцевой звуковой катушке серии CVC |
| Точность однонаправленного позиционирования, мкм | ±3 (на ход 25 мм) *** |
| Энкодер | Нет |
Характеристики
| Материал | Сталь, Алюминиевый сплав |
|---|---|
| Тип | ICVCA - Позиционер с круглой звуковой катушкой |
