Соединительная скоба для оптического стола Standa 1CL
Соединительная скоба для оптического стола Standa 1CL — незаменимый элемент для сборки и укрепления оптических столов. Она обеспечивает надёжное соединение деталей, повышая прочность и стабильность конструкции. Скоба изготовлена из качественных материалов, что гарантирует её долговечность и устойчивость к износу.
Преимущества соединительной скобы:
- простота монтажа;
- высокая прочность соединения;
- совместимость с различными моделями оптических столов Standa.
Приобретите соединительную скобу для оптического стола Standa 1CL и обеспечьте надёжность и долговечность вашего оборудования!

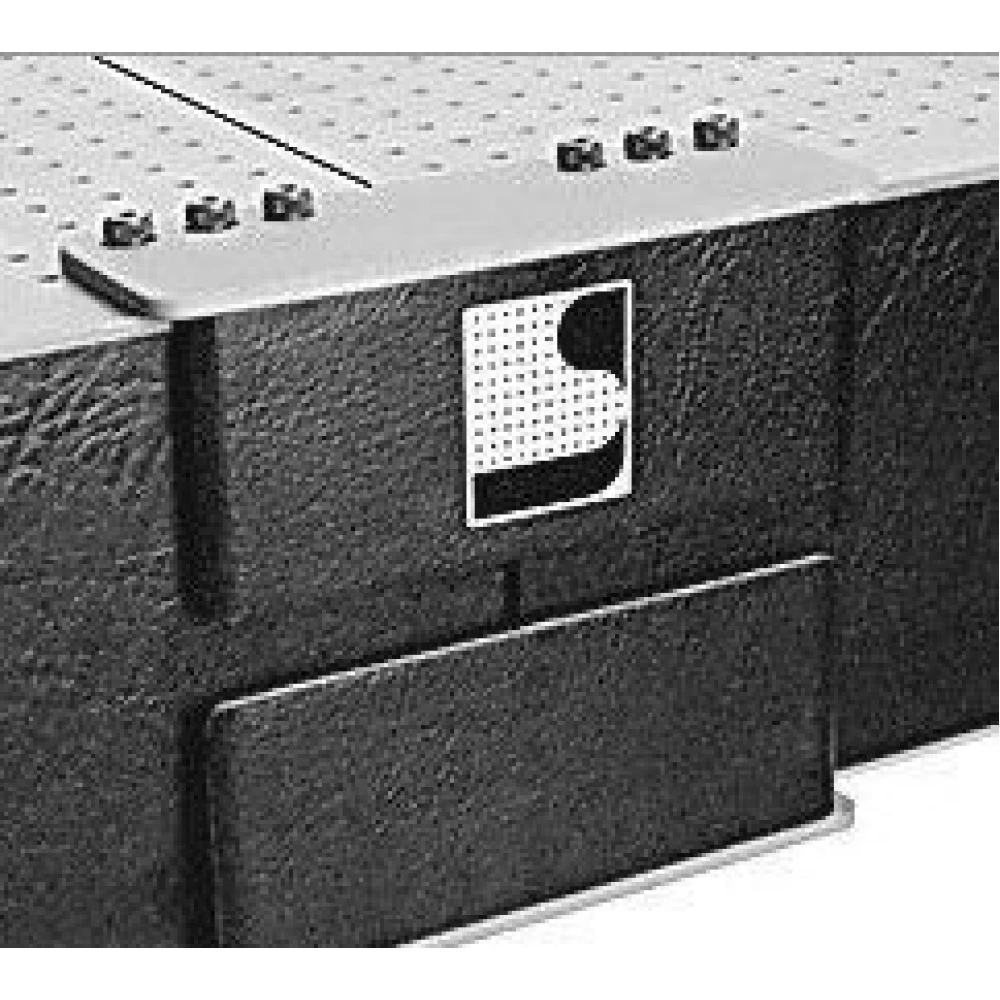

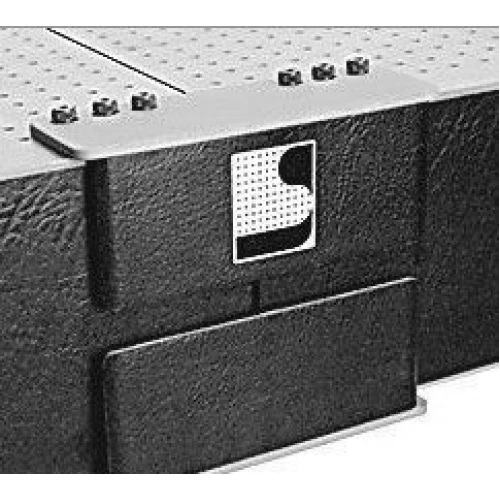

Соединительные скобы 1С представляют собой быстрый и надежный способ соединения оптических столов. Соединяемые столы обычно имеют отверстия М6 на верхней поверхности. Те же отверстия используются для соединительных скоб. При минимальном изгибе жесткость соединения составляет не более чем 15 мкм/м при нагрузке 100 кг. Универсальные соединительные скобы изготовлены из химически пассивированных стальных плит, декорированных кожзаменителем.
Для соединения нескольких оптически плит, установленных на пневматических системах виброизоляции необходимо использовать более жесткие стальные накладки 1CI-XXX, которые обеспечивают наиболее жесткое соединение двух и более оптических плит без потери жесткости и виброизолирующих параметров всей системы. Стыковка возможна в I, T, L и других конфигурациях, с любым количеством оптических плит.
Места стыка плит специально подготавливаются при производстве, а стальные накладки изготавливаются по месту специально для соединения двух конкретных плит. Обязательно производится контрольная сборка каждой системы при производстве.
Для стыковки используются стальные листы толщиной 5 мм, которые крепятся к верхней и нижней части оптической плиты в месте стыка. Такой вариант крепления распределят силы равномерно по всей площади стыка. Соединенная таким образом система столов обеспечивает параметры близкие к единому монолитному столу.
Модель 1CL:
- L-конфигурация плит
- Толщина плиты 200 мм
