TGG - Магнитооптический кристалл тербий галлиевого граната
Характеристики
Коэффициент затухания30 дБ | Лучевая прочность> 1 ГВт/см2 | Плотность7.13 г/см3 |
Показатель преломления1.954 @1064 нм | Постоянная Верде134 рад/(Т×м) @632 нм, 40 рад/(Т×м) @1064 нм | Рабочий диапазон400–1100, исключая область 475–500 нм |
Стандартная ориентация кристалла[111], [001] | Твёрдость по Моосу8 | Теплопроводность7.4 Вт/(м×К) |
Описание

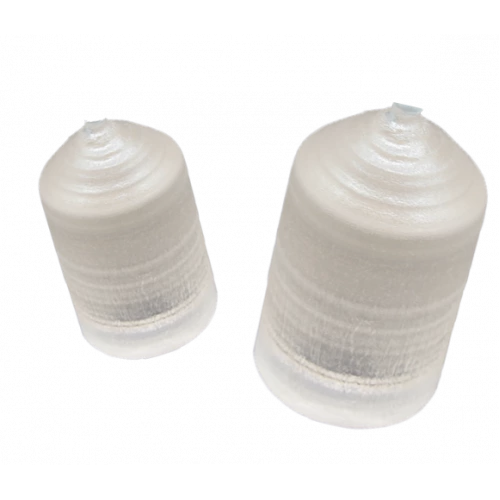

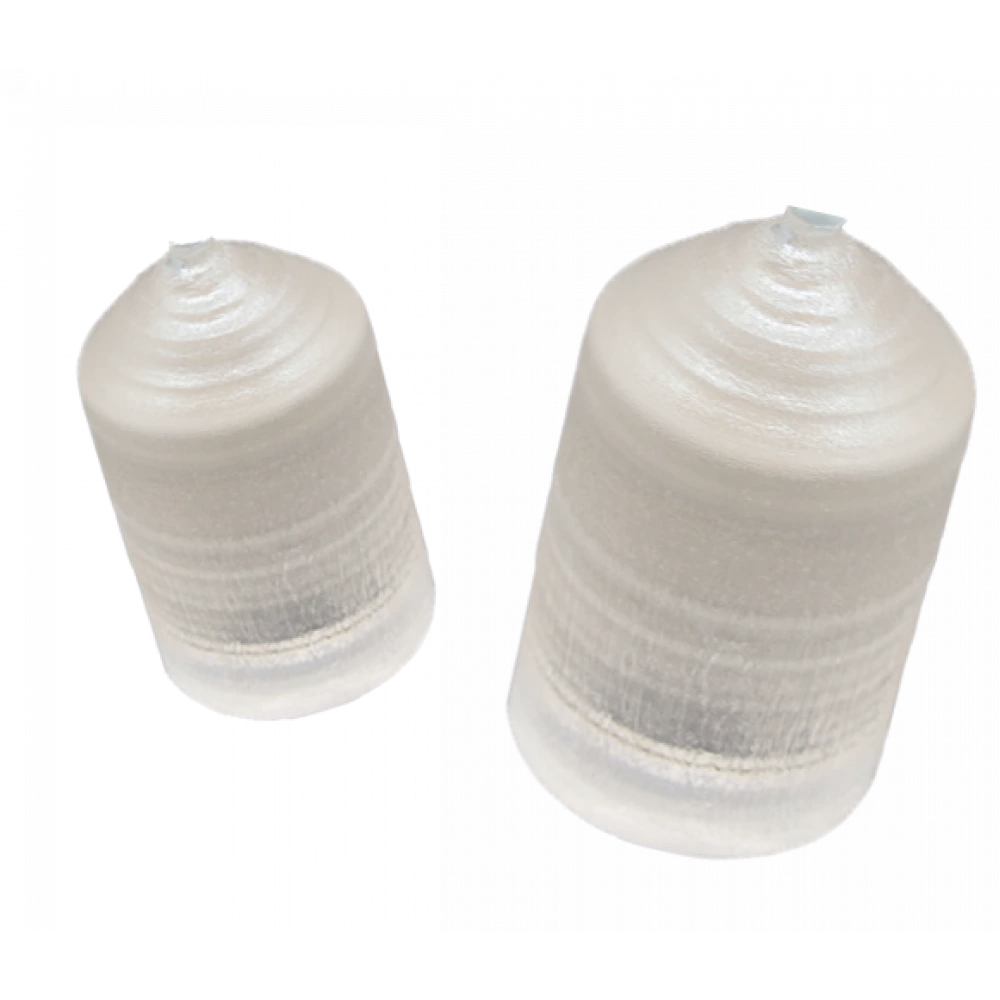

TGG - Магнитооптический кристалл тербий галлиевого граната
Tb3Ga5O12 (TGG - Тербий Галлиевый Гранат) - это магнитооптический кристалл с рабочим диапазоном, покрывающим видимый и ближний ИК спектры: 400 нм-1100 нм, исключая 475-500 нм. Он используется в вращателях и изоляторах Фарадея.
Ключевые особенности:
- Большое значение постоянной Верде (35 рад Тл-1 м-1).
- Низкие оптические потери (<0,1%/см)
- Высокая теплопроводность (7,4 Втм-1K-1).
- Высокий порог повреждения лазерным излучением ( >1 ГВт/см2).
Параметры кристалла TGG фирмы Castech
Допуск по диаметру |
+0.0/-0.05 мм |
Допуск по длине | ±0.2 мм |
Искажение волнового фронта | < λ/8 |
Отклонение от параллельности | < 30 угловых секунд |
Перпендикулярность | < 5 угловых минут |
Защитные фаски | < 0.1 мм x 45° |
Качество поверхности | 10-5 S-D |
Просветляющее покрытие (1064 нм) | <0.2% |
Технические характеристики TGG - Магнитооптический кристалл тербий галлиевого граната
Коэффициент затухания | 30 дБ |
---|---|
Лучевая прочность | > 1 ГВт/см2 |
Плотность | 7.13 г/см3 |
Показатель преломления | 1.954 @1064 нм |
Постоянная Верде | 134 рад/(Т×м) @632 нм, 40 рад/(Т×м) @1064 нм |
Рабочий диапазон | 400–1100, исключая область 475–500 нм |
Стандартная ориентация кристалла | [111], [001] |
Твёрдость по Моосу | 8 |
Теплопроводность | 7.4 Вт/(м×К) |
Химическая формула | Tb3Ga5O12 |
