| Вращение по оси θY, градус±4 | Вращение по оси θZ, градус±4 | ВысокостабильныйНет |
| Диаметр зажимаемого компонента, мм25.4 | Количество осей2 | Количество юстирующих винтов2 |
| Максимальная толщина компонента, мм- | Материал корпусаАлюминиевый сплав 6061-T6 | Метод фиксации2 х SM1, 8 х М3х0,5, 4 х Ø2,4 мм |

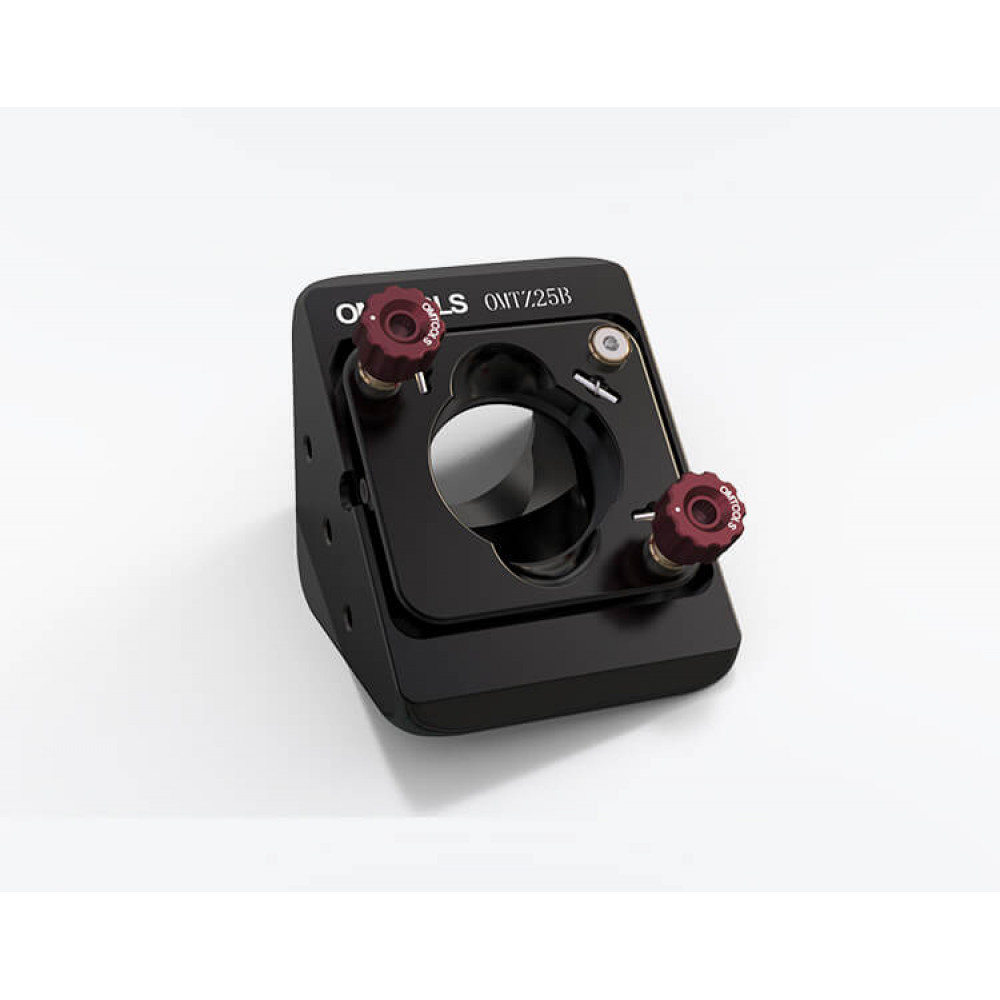

Угловые держатели для зеркал под 45 градусов OMTZ25B — незаменимый элемент для лазерно-оптических систем. Обеспечивают надёжное крепление и точную установку зеркал. Изготовлены из высококачественных материалов, что гарантирует долговечность и стабильность работы. Идеально подходят для профессионального использования в оптических приборах. OMTOOLS 30 мм коаксиальная трехмерная прямоугольная регулировочная рамка OMTZ широко используется для установки и регулировки оптических компонентов с горизонтальным положением под углом 45 °.Порт имеет резьбовые отверстия SM1 и четыре резьбовых отверстия M3 с шагом 30x30 или отверстия с легкими стенками φ6. Стороны отверстий с легкими стенками φ6 фиксируются крепежными винтами M3, которые совместимы со стрежнями 30 мм.
| Вращение по оси θY, градус | ±4 |
|---|---|
| Вращение по оси θZ, градус | ±4 |
| Высокостабильный | Нет |
| Диаметр зажимаемого компонента, мм | 25.4 |
| Количество осей | 2 |
| Количество юстирующих винтов | 2 |
| Максимальная толщина компонента, мм | - |
| Материал корпуса | Алюминиевый сплав 6061-T6 |
| Метод фиксации | 2 х SM1, 8 х М3х0,5, 4 х Ø2,4 мм |
| Метод фиксации оптики | Двойное отверстие |
| Метод фиксации чипа | Двойное отверстие |
| Минимальная толщина компонента, мм | 3 |
| Наличие блокировки | Нет |
| Обработка поверхности | Чёрное анодирование |
| Производитель | OMTOOLS |
| Рабочие оси | θY, θZ |
| Серия | OMTZ - Угловые держатели зеркал для коаксиальной системы |
| Совместим с | Коаксиальная система 30 мм, Система оптических труб SM1 |
| Тип крепления оптики | Закрытое |
| Толщина зажимаемого компонента, мм | 3 и более |
| Точность линейной регулировки, мм/оборот | 0.25 |
| Точность угловой регулировки, градус/оборот | 0.32 |
| Угол наклона, градусы | 45 |
| Угол хода, градусы | ±4 х ±4 |
| Юстирующий винт | М6х0,25 |
| Тип | С юстировкой угла |
|---|
