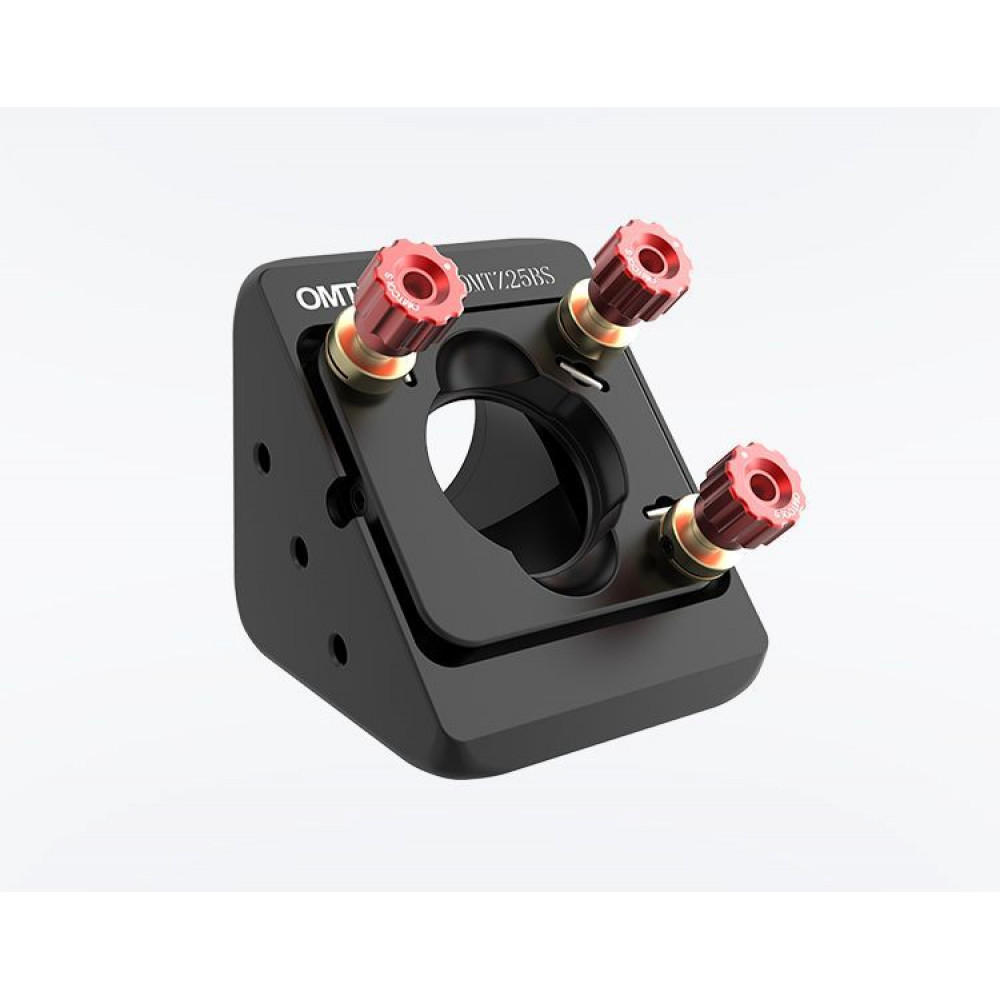

Угловые держатели для зеркал под 45 градусов OMTZ25BS
Новинка
Характеристики
| Вращение по оси θY, градус±4 | Вращение по оси θZ, градус±4 | ВысокостабильныйНет |
| Диаметр зажимаемого компонента, мм25.4 | Длина хода, мм±3 | Количество осей3 |
| Количество юстирующих винтов3 | Максимальная толщина компонента, мм- | Материал корпусаАлюминиевый сплав 6061-T6 |
Описание
Угловые держатели для зеркал под 45 градусов OMTZ25BS — незаменимый компонент для лазерно-оптических систем. Обеспечивают точное крепление и угол в 45 градусов, что важно для правильной настройки оборудования. Изготовлены из качественных материалов, гарантируют надёжность и долговечность. Идеально подходят для профессионального использования в оптических системах.
Технические характеристики Угловые держатели для зеркал под 45 градусов OMTZ25BS
| Вращение по оси θY, градус | ±4 |
|---|---|
| Вращение по оси θZ, градус | ±4 |
| Высокостабильный | Нет |
| Диаметр зажимаемого компонента, мм | 25.4 |
| Длина хода, мм | ±3 |
| Количество осей | 3 |
| Количество юстирующих винтов | 3 |
| Максимальная толщина компонента, мм | - |
| Материал корпуса | Алюминиевый сплав 6061-T6 |
| Метод фиксации | 2 х SM1, 8 х М3х0,5, 4 х Ø2,4 мм |
| Метод фиксации оптики | Двойное отверстие |
| Метод фиксации чипа | Двойное отверстие |
| Минимальная толщина компонента, мм | 3 |
| Наличие блокировки | Есть |
| Обработка поверхности | Чёрное анодирование |
| Перемещение по оси X, мм | ±3 |
| Производитель | OMTOOLS |
| Рабочие оси | X, θY, θZ |
| Серия | OMTZ - Угловые держатели зеркал для коаксиальной системы |
| Совместим с | Коаксиальная система 30 мм, Система оптических труб SM1 |
| Тип крепления оптики | Закрытое |
| Толщина зажимаемого компонента, мм | 3 и более |
| Точность линейной регулировки, мм/оборот | 0.25 |
| Точность угловой регулировки, градус/оборот | 0.32 |
| Угол наклона, градусы | 45 |
| Угол хода, градусы | ±4 х ±4 |
| Юстирующий винт | М6х0,25 |
Характеристики
| Тип | С юстировкой угла |
|---|
