| OEM-совместимостьBystronic | P-поляризация, отражение90% @ 10.6 μm | S-поляризация, отражение99.8% @ 10.6 μm |
| S1 Радиус80MCC | Власть2 Fringes @ 633 nm | Диаметр1.97 in. |
| Допуск на диаметр+0/-0.12 mm | Допуск по толщине±0.1 mm | Качество поверхности10-5 scratch-dig |

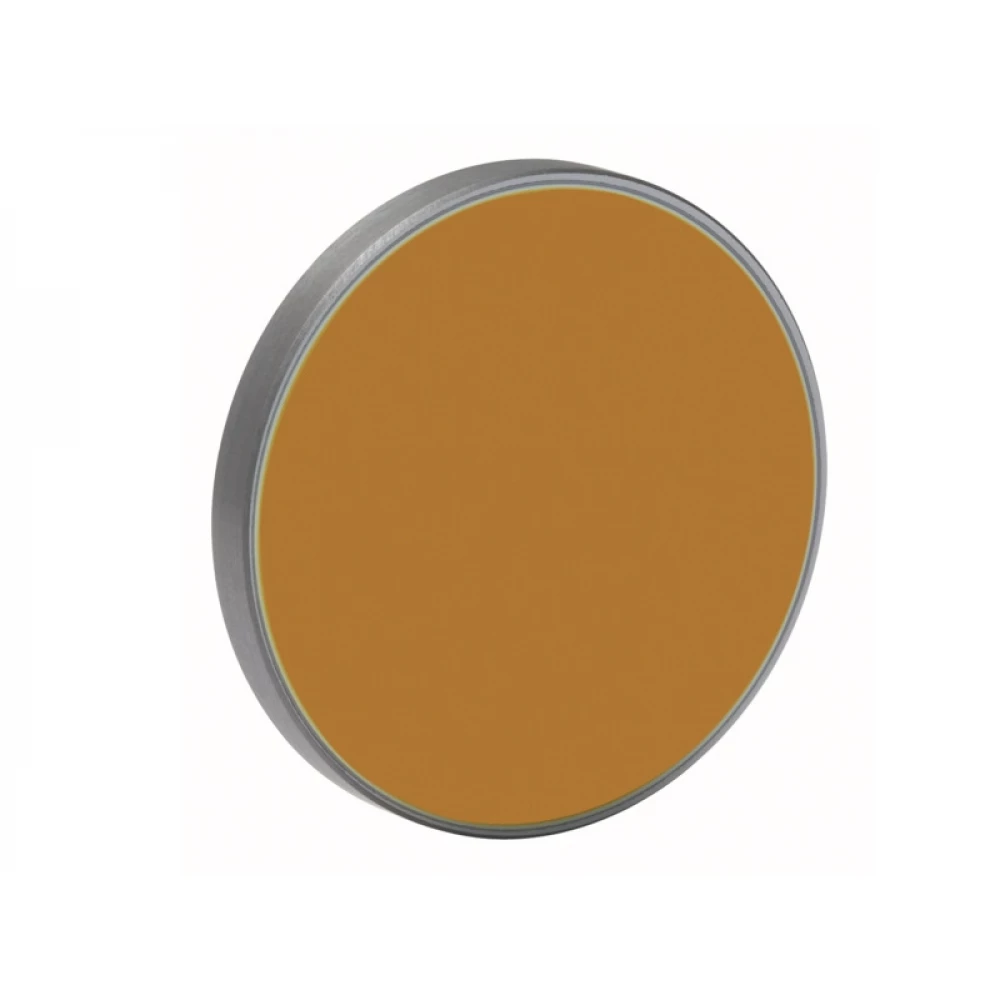

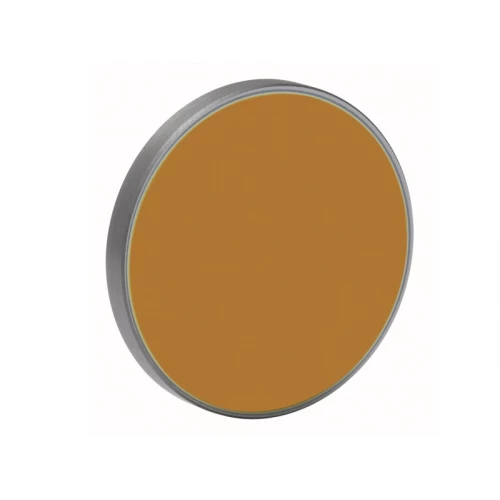

Зеркало с поляризационным замком, медь, диаметр 1,97 дюйма, кромка 10 мм, 80MCC, PLM-W, Bystronic
Зеркало-рефлектор с поляризационным замком и поляризационным затвором для CO2-лазера 631051-117 имеет диаметр 1,97 дюйма и толщину края 10 мм и совместимо с OEM-производителями Bystronic. Это вогнутое зеркало из меди 80MCC имеет наше покрытие PLM-W, отражающее более 99,8% S-поляризованного света на длине волны 10,6 Мм.
Преимущество покрытия PLM-W заключается в том, что оно снижает потери мощности и, следовательно, увеличивает срок службы компонентов. Лазерные резонаторы основаны на небольших различиях в отражательной способности складчатых зеркал для разных состояний поляризации, чтобы обеспечить стабильный линейно поляризованный выходной сигнал. В некоторых случаях небольших зазоров отражения всего зеркального покрытия отражателя недостаточно, чтобы предотвратить колебания поляризации. Используя особые свойства материалов, выбранных при проектировании оптических покрытий, мы можем увеличить разницу в отражении поляризации по сравнению с P-поляризацией и добиться действительно стабильной «заблокированной» поляризации.
| OEM-совместимость | Bystronic |
|---|---|
| P-поляризация, отражение | 90% @ 10.6 μm |
| S-поляризация, отражение | 99.8% @ 10.6 μm |
| S1 Радиус | 80MCC |
| Власть | 2 Fringes @ 633 nm |
| Диаметр | 1.97 in. |
| Допуск на диаметр | +0/-0.12 mm |
| Допуск по толщине | ±0.1 mm |
| Качество поверхности | 10-5 scratch-dig |
| Клин | <3' (arc minutes) |
| Неравномерность поверхности | 1 Fringe @ 633 nm |
| Оптический материал | Copper |
| Тип | Polarize Lock |
| Тип покрытия | PLM-W |
| Толщина края | 10 mm |
| Угол падения | 45° |
