| Вращение по оси θY, градус±2,5 | Вращение по оси θZ, градус±2,5 | ВысокостабильныйНет |
| Диаметр зажимаемого компонента, мм25.4 | Количество осей2 | Количество юстирующих винтов2 |
| Максимальная толщина компонента, мм7 | Материал корпусаАлюминиевый сплав 6061-T6 | Метод фиксации2 х М4х0,7 |
Держатели зеркал OMCZ25B — надёжное крепление для зеркал, обеспечивающее их устойчивость и безопасность. Идеально подходят для ванных комнат и других помещений с повышенной влажностью. Прочные и долговечные, легко монтируются. Обеспечивают надёжное крепление и долгий срок службы. Превратите ваше зеркало в функциональный и стильный элемент интерьера с держателями OMCZ25B.
- Материал: алюминиевый сплав 6061-T6
- 2 пары высокоточных резьбовых пар с мелкими зубьями диаметром 0,25 мм с самоблокирующимся замком
- Установочный размер: φ25.4 оптический элемент
- Способ загрузки карты объектива: закрытый тип, тип прижимного кольца

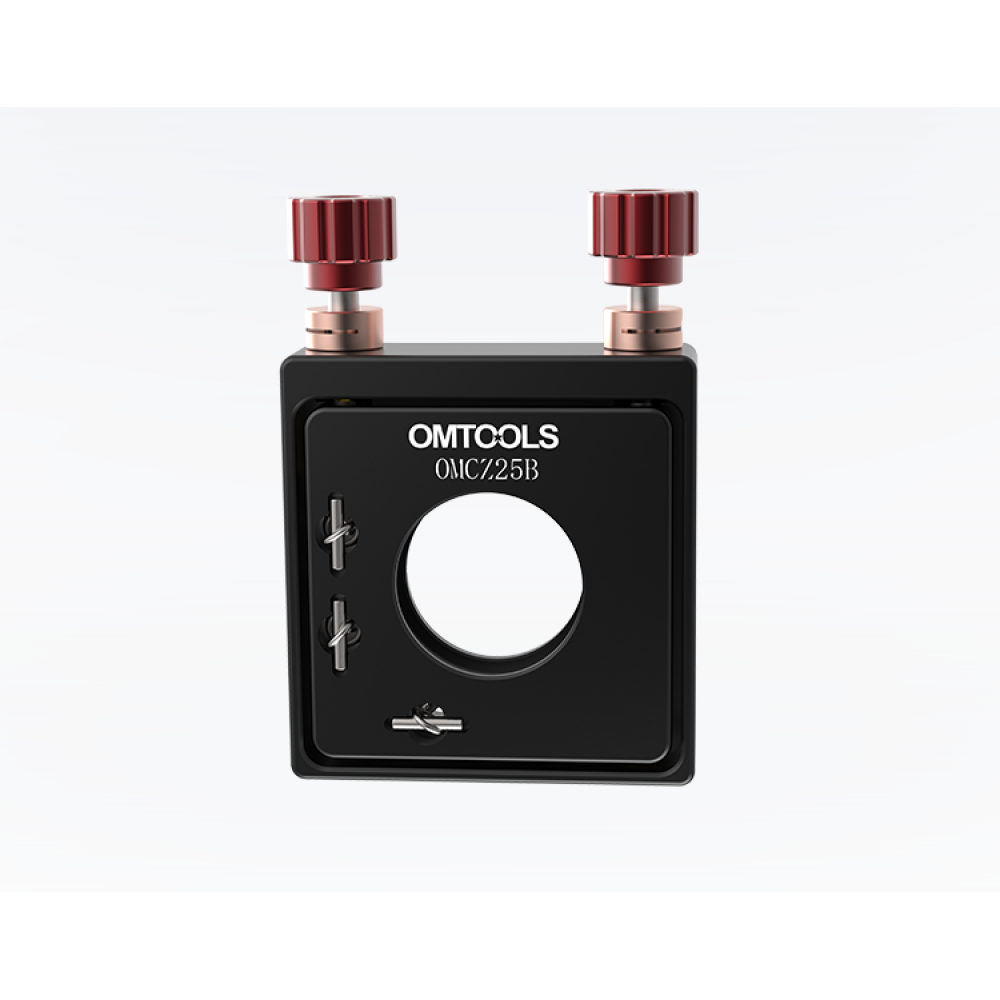

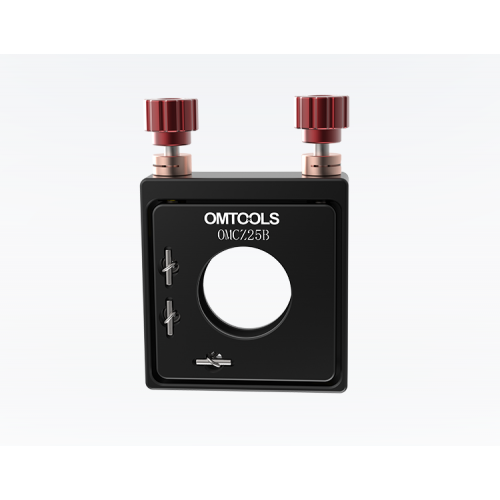

Монтажная рама OMTOOLS с вертикальной регулировкой OMCZ25B представляет собой раму вертикальной регулировки. Особенностью этой рамы является то, что две пары регулировочных резьбовых пар установлены вертикально на верхней части рамы. Такая конструкция экономит пространство для горизонтальной установки рамы и может использоваться в оптическом тракте с узким горизонтальным пространством.С помощью подвижного внутреннего резьбового отверстия SM1 можно устанавливать оптические компоненты диаметром 25,4 мм с максимальной толщиной 7 мм, которые можно регулировать по двум осям (шаг и отклонение), причем две оси могут быть плотно зафиксированы для обеспечения стабильности регулировочной рамки.Основание регулировочной рамки имеет два ортогональных резьбовых отверстия M4, которые могут быть установлены непосредственно на оптический адаптер Ø12 мм из нержавеющей стали или цилиндрический адаптер Ø25 мм.
| Вращение по оси θY, градус | ±2,5 |
|---|---|
| Вращение по оси θZ, градус | ±2,5 |
| Высокостабильный | Нет |
| Диаметр зажимаемого компонента, мм | 25.4 |
| Количество осей | 2 |
| Количество юстирующих винтов | 2 |
| Максимальная толщина компонента, мм | 7 |
| Материал корпуса | Алюминиевый сплав 6061-T6 |
| Метод фиксации | 2 х М4х0,7 |
| Минимальная толщина компонента, мм | - |
| Наличие блокировки | Нет |
| Обработка поверхности | Чёрное анодирование |
| Производитель | OMTOOLS |
| Рабочие оси | θY, θZ |
| Световой диаметр, мм | 22.8 |
| Серия | OMCZ - серия держателей с верхним приводом |
| Тип крепления оптики | Закрытое |
| Толщина зажимаемого компонента, мм | 0 - 7 |
| Точность линейной регулировки, мм/оборот | 0.25 |
| Точность угловой регулировки, градус/оборот | 0.41 |
| Угол хода, градусы | ±2,5 х ±2,5 |
| Юстирующий винт | М6х0,25 |
